Problema 55-1     Fuente:   Problema 9.27 - página 263 -    NILSSON & RIEDEL - Libro: Circuitos Elétricos - 8ª edição - Ed. Pearson - 2010.

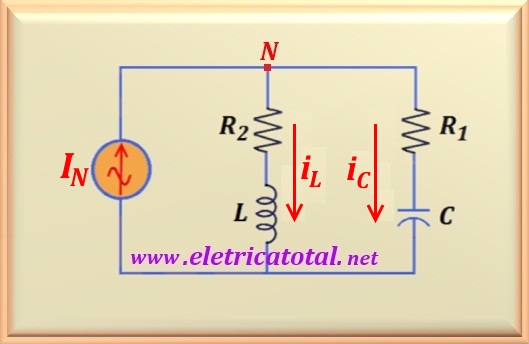

En el circuito de la Figura 55-01.1, se sabe que R₁ = 240 ohmios , R₂ = 80 ohmios , C = 2,5 uF y L = 48 mH. El valor de la fuente es I_N = 200 cos (5 000t) mA.

a) Determine la impedancia total del circuito y V_N.

b) Determine i_C , i_L y V_C

c) Dibuja un diagrama fasorial del circuito.

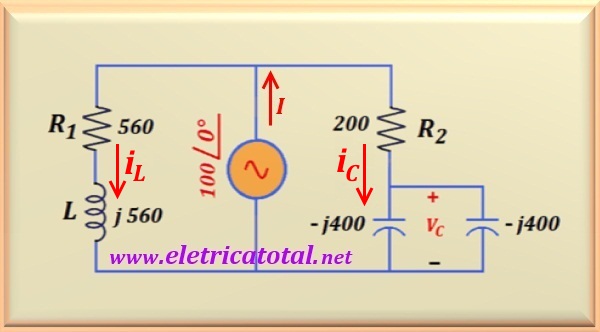

Problema 55-2    Fuente:  Problema 5 - página 510 -    BOYLESTAD, Robert - Libro: Introdução à Análise de Circuitos - Ed. Pearson Education do Brasil - 10ª edição - 2004.

Para el circuito que se muestra en la Figura 55-02.1, calcule:

a) la corriente I.

b) la voltage V_C.

c) la potencia media suministrado al circuito.

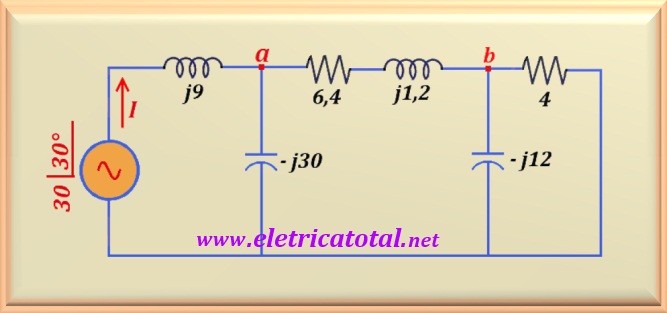

Problema 55-3    Fuente:   Problema desarrollado por el autor del sitio.

Calcule la corriente I y la potencia media disipado por el circuito que se muestra en la Figura 55-03.1

Problema 55-4    Fuente:   Problema 7 - página 511 -    BOYLESTAD, Robert - Libro: Introdução à Análise de Circuitos - Ed. Pearson Education do Brasil - 10ª edição - 2004.

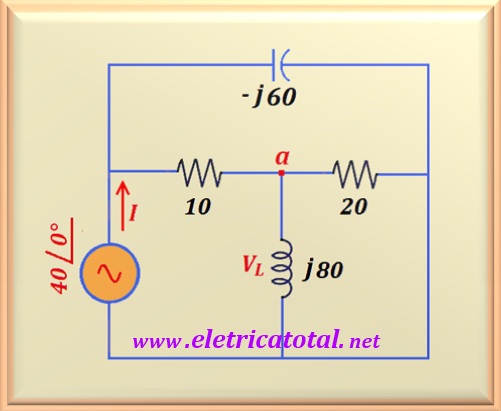

Para el circuitoque se muestra en la Figura 55-04.1, calcule:

a) la corriente I.

b) la voltaje V_L.

c) la potencia media suministrado al circuito.

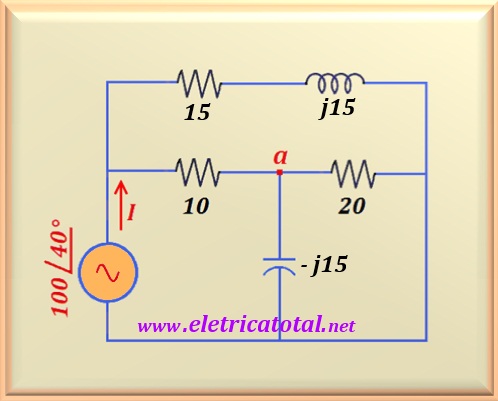

Problema 55-5    Fuente:  Problema desarrollado por el autor del sitio.

Para el circuito que se muestra en la Figura 55-05.1, calcule:

a) la corriente I.

b) la voltaje V_a.

c) la potencia media suministrado al circuito.

Problema 55-6    Fuente:   Problema 9 - Lista de Problemas RLC - Disciplina Circuitos Eléctricos de la Escuela de Ingeniería - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

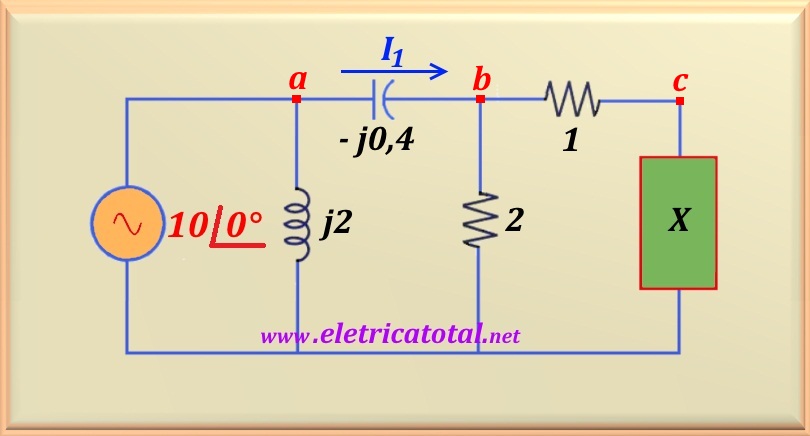

En el circuito que se muestra en la Figura 55-06.1, encuentre la naturaleza y los valores de X que hacen que el ángulo de fase de la corriente I₁ sea nulo.

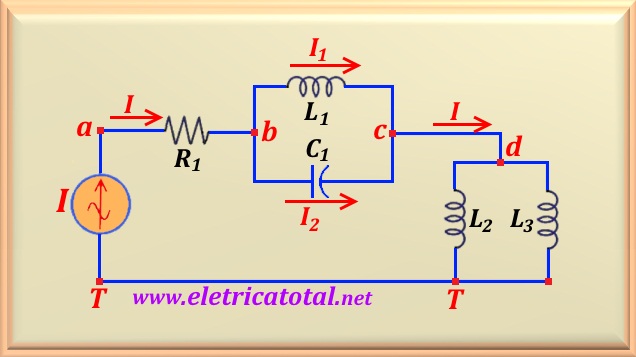

Problema 55-7    Fuente:   Problema 9 - Lista de Problemas RLC - Disciplina Circuitos Eléctricos de la Escuela de Ingeniería - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

En el circuito que se muestra en la Figura 55-07.1, los valores de   I = 20∠0° mA,    R₁ = 1,2 kΩ,    - jX_C1 = - j1,8 kΩ,   jX_L1 = j1,2kΩ   y   jX_L2 = jX_L3 = j2,4 kΩ. Determine:

a) los valores de   I₁  y   I₂:

b) los valores de   V_aT  y   V_dT.

Problema 55-8   Fuente:   Problema 9.29 - página 263 -    NILSSON & RIEDEL -    Libro: Circuitos Elétricos - 8ª edição - Ed. Pearson - 2010.

En el circuito que se muestra en la Figura 55-08.1, se sabe que    R = 25 Ω ,   R₁ = 160 Ω ,   R₂ = 120 Ω ,   jX_L = j40 Ω    y    -jX_C = -j80 Ω.  El valor de la fuente es   I_N = 40 + j80 mA.  Por otro lado, se sabe que    i_L= 40∠0° mA.

a) Determine i_C , i y V.

b) Dibuje un diagrama fasorial de las corrientes y voltajes en el circuito.

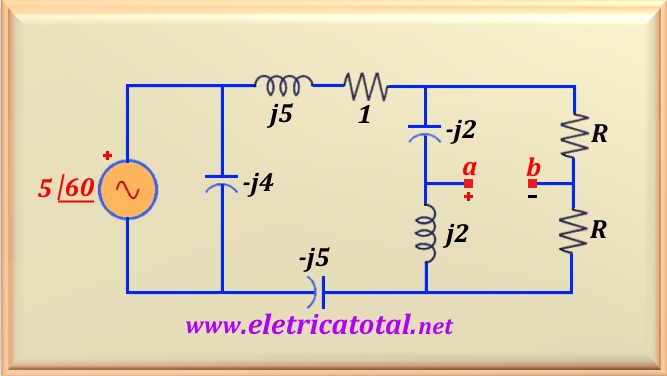

Problema 55-9    Fuente:   Problema 2 - Lista de Problemas Circuitos II - Disciplina Circuitos Eléctricos de la Escuela de Ingeniería - UFRGS - 2017 - Prof. Dr. Valner Brusamarello.

En el circuito que se muestra en la Figura 55-09.1, determine V_ab.

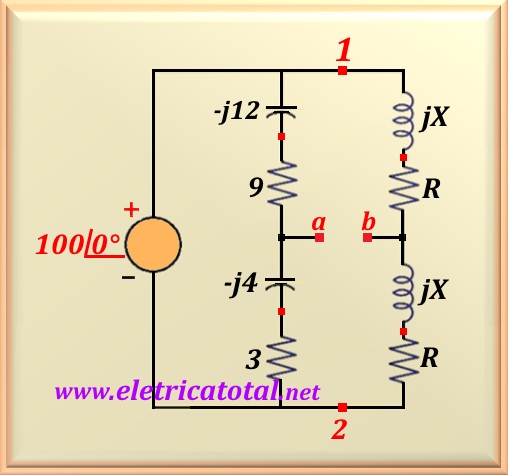

Problema 55-10    Fuente:   Problema 13 - Lista de Problemas RLC - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

Determine V_ab en módulo y fase de acuerdo con el circuito que se muestra en la Figura 55-10.1.

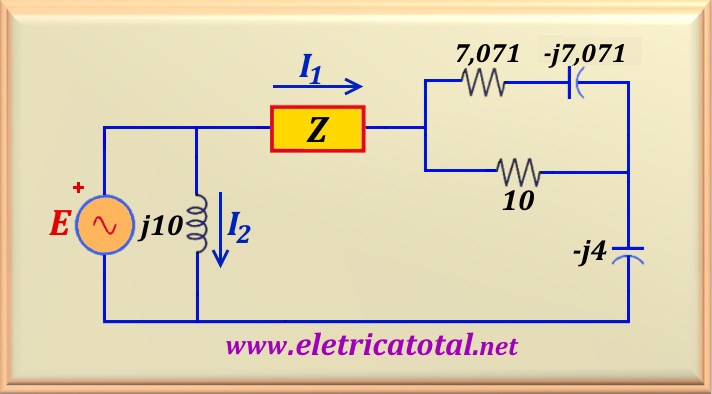

Problema 55-11    Fuente:   Problema 16 - Lista de Problemas Circuitos II - Disciplina Circuitos Eléctricos de la Escuela de Ingeniería - UFRGS - 2017 - Prof. Dr. Valner Brusamarello.

En el circuito que se muestra en la Figura 55-11.1 |I₁| = |I₂|. Sabiendo que I₁ está adelantada de 90° en relación con I₂, determine el valor de Z.

Atenção: En la lista UFRGS hay un error tipográfico en el resultado del valor de X_L. El valor correcto es X_L = +j1,93 y no   5√2 - 1.

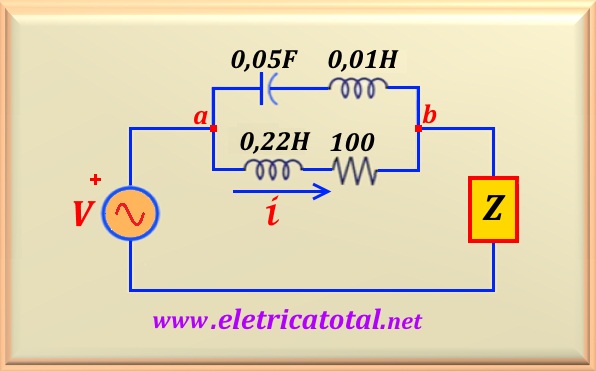

Problema 55-12    Fuente:   Problema desarrollado por el autor del sitio.

En el circuito que se muestra en la Figura 55-12.1, calcule el valor de Z  para satisfacer las condiciones impuestas por los datos del problema.

Datos:   V = 10 cos (100 t + 15°)    y    i = 0,1 sen (100 t + 47,6°).

Problema 55-13    Fuente:   Problema 1 - Lista de Problemas RLC - Disciplina Circuitos Eléctricos de la Escuela de Ingeniería - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

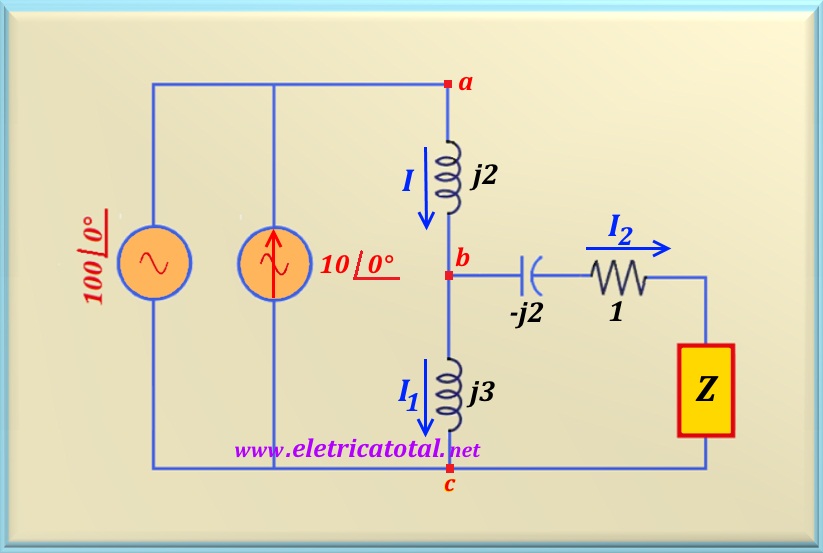

Determine la impedancia Z para que tengamos I₂ = 10 ∠0° en el circuito que se muestra en la Figura 55-13.1

Problema 55-14    Fuente:   Problema desarrollado por el autor del sitio.

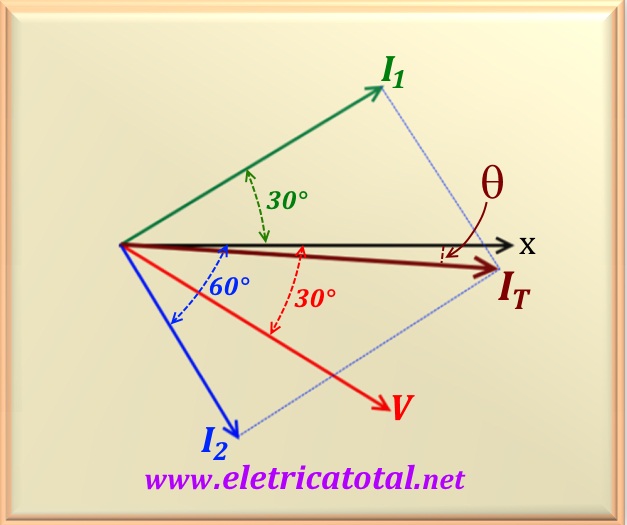

A partir del diagrama fasorial que se muestra en la Figura 55-14.1, determine:

a) El circuito equivalente y el ángulo θ.

b) Obtenga el fasor I_T y calcule la impedancia total equivalente que el circuito ofrece a la fuente de voltaje V.

Asume que V = 200 V , I₁ = 10 A y I₂ = 8 A.

Problema 55-15    Fuente:   Problema 26 - Lista de Problemas RLC - Disciplina Circuitos Eléctricos de la Escuela de Ingeniería - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

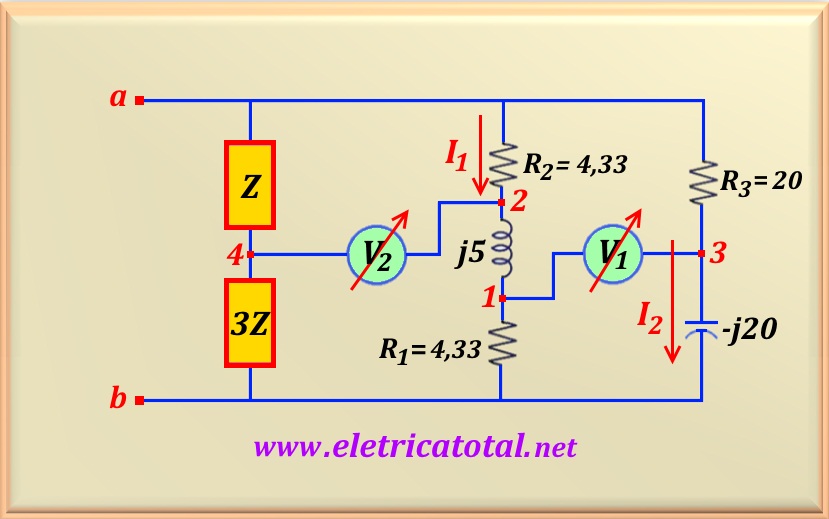

En el circuito que se muestra en la Figura 55-15.1, se sabe que V₁ = 60 V. Determine la lectura del voltímetro V₂, así como el valor de V_ab.

Problema 55-16    Fuente:   Problema 21 - Lista de Problemas RLC - Disciplina Circuitos Eléctricos de la Escuela de Ingeniería - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

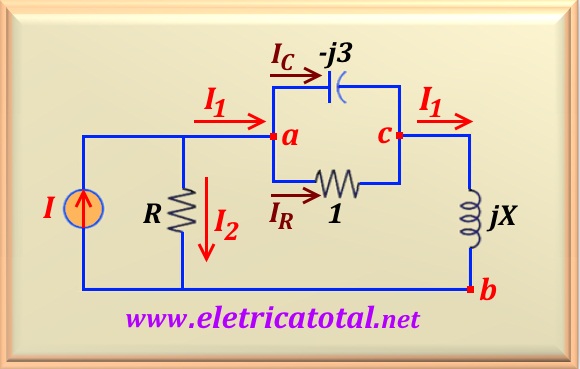

En el circuito que se muestra en la Figura 55-16.1, se sabe que |I₁| = |I₂|. Además, V_ac está 45° detrás de la fuente de corriente I.  Determine los valores de R y X.

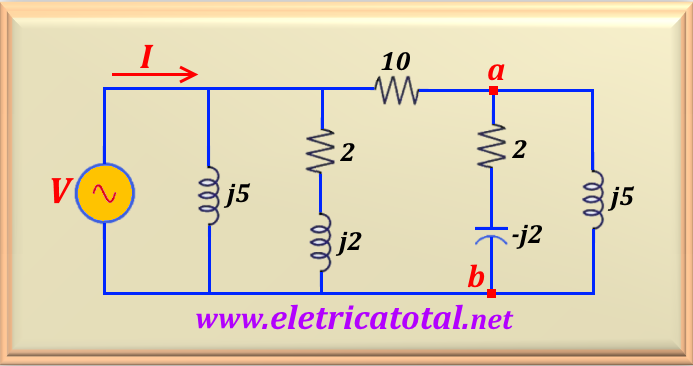

Problema 55-17    Fuente:   Problema 10.50 - página 288 -    EDMINISTER, Joseph A. -    Libro: Circuitos Elétricos (Coleção Schaum) - 2ª edição - McGraw-Hill - 1991.

En el circuito que se muestra en la Figura 55-17.1 , determine la corriente I, de modo que el voltaje entre los puntos a y b sea V_ab = 5 ∠ 30°.

Problema 55-18    Fuente:   Ejemplo 10.9 - página 396 -    IRWIN, J. David - Libro:Análisis de Circuitos en Ingeniería - Ed. Pearson Education do Brasil - 4ª edición - 2013.

Determine el voltaje V_o en el circuito que se muestra en la Figura 55-18.1, utilizando el método Kirchhoff.

Solución del problema usando Método Thévenin   Haga click aquí!

Problema 55-19    Fuente:   Ejemplo 10.9 - página 396 -    IRWIN, J. David - Libro: Análisis de Circuitos en Ingeniería - Ed. Pearson Education do Brasil - 4ª edición - 2013.

Determine el voltaje V_o en el circuito que se muestra en la Figura 55-19.1, utilizando el método Thévenin.

Solución del problema usando Método Kirchhoff   haga click aquí!

Problema 55-20    Fuente:   Pregunta 2 de la prueba Análisis del Circuito II - PUC - 2014

Determine el voltaje V_m en el circuito que se muestra en la Figura 55-20.1, sabiendo que V = 40 ∠30° y I = 5 ∠0°.

Problema 55-21    Fuente:   Adaptado del Problema 8.63 - página 497 - Ulaby, Maharbiz & Furse - Libro: Análisis y diseño de circuitos - 2018.

Determine la impedancia equivalente entre los puntos a - b en el circuito que se muestra en la Figura 55-21.1.

Problema 55-22    Fuente:   Adaptado del Problema 8.63 - página 497 - Ulaby, Maharbiz & Furse - Libro: Análisis y diseño de circuitos - 2018.

Determine la impedancia equivalente entre los puntos a - b en el circuito que se muestra en la Figura 55-21.1.
