Problema + Difícil 55-1    Fuente:   Problema 12 - Lista de problemas de RLC - Disciplina Circuitos Eléctricos de la Facultad de Ingeniería - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

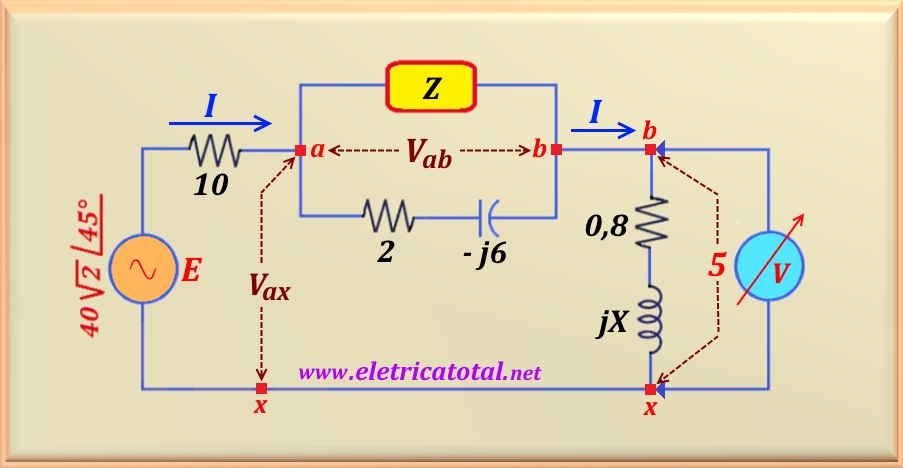

Para el circuito de la Figura 55-01.1 tenemos V = 5,   I = 3 + j 4 y E = 40√2∠45°. Determinar   Z,   X   y   V_ab.

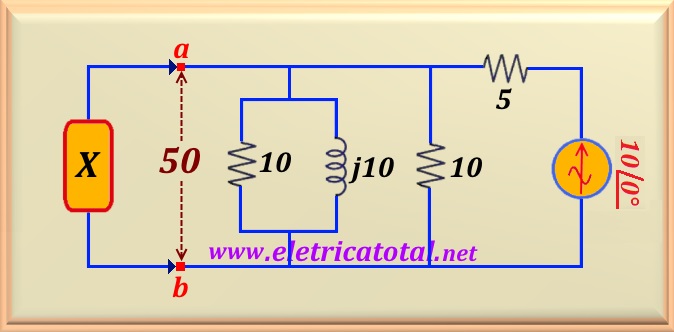

Problema + Difícil 55-2    Fuente:   Pregunta 1 - Lista 1ra área - Disciplina Circuitos Eléctricos de la Facultad de Ingeniería - UFRGS - 1972 - Prof. Dr. Sérgio Machado Bordini.

Problema + Difícil 55-3    Fuente:   Problema 18 - Lista de problemas de RLC - Disciplina Circuitos Eléctricos de la Facultad de Ingeniería - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

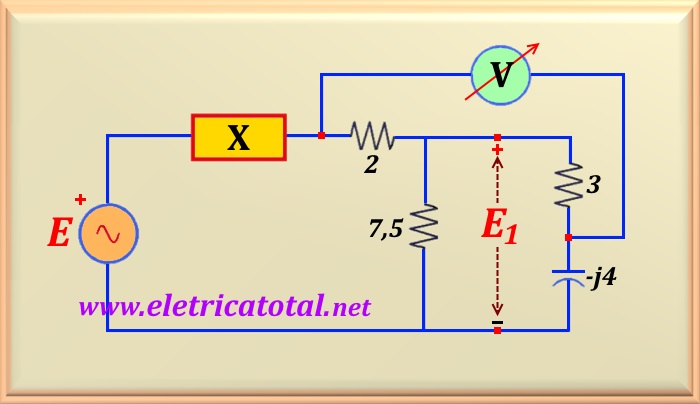

Para el circuito de la Figura 55-03.1, E está en fase con E₁ y el la lectura del voltímetro V es 60 V. Además, X es un componente R , L o C puro.   Determine E₁,  E   y   X.

Problema + Difícil 55-4    Fuente:   Problema 38 - Lista de problemas de RLC - Disciplina Circuitos Eléctricos de la Facultad de Ingeniería - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

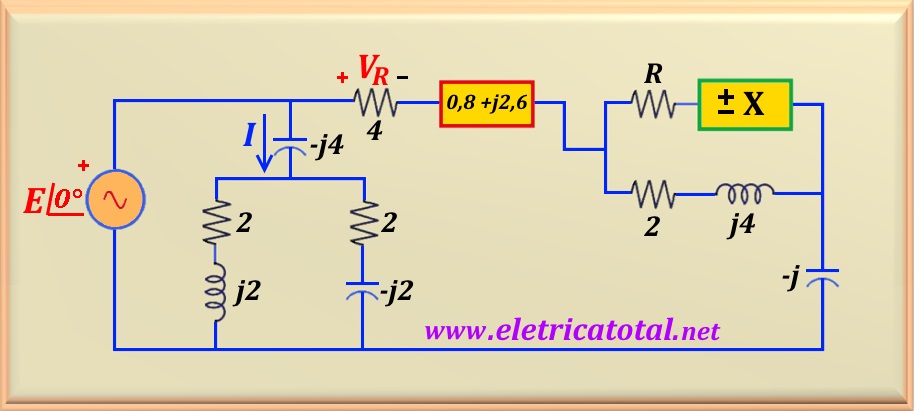

Para el circuito de la Figura 55-04.1 tenemos que |V_R| = 2. |I|. Sabemos que V_R es retrasado 90° con respecto a I. Además, X es un componente R , L o C puro.   Determine R y  X.

Problema + Difícil 55-5    Fuente:   Adaptado del Problema 30 - Lista de Problemas RLC - Disciplina Circuitos Eléctricos de la Facultad de Ingeniería - UFRGS - 2017 - Prof. Dr. Valner Brusamarello.

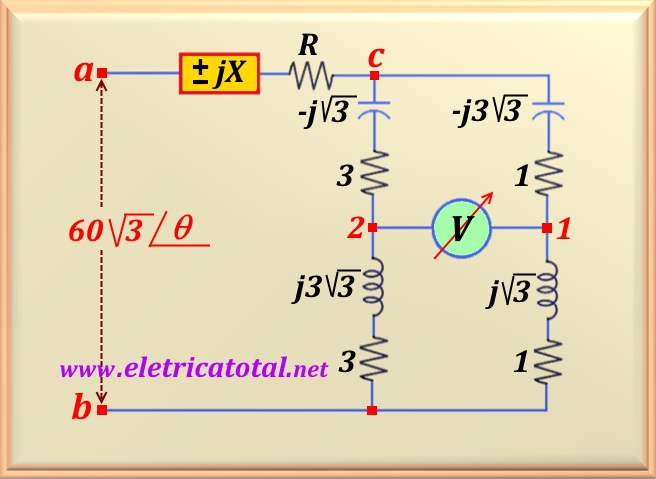

Se sabe que V_ab = 60√3∠θ y que el voltímetro V mide 60 V entre los puntos 1 y 2 en el circuito que se muestra en la Figura 55-05.1, determine:

a) V_cb sabiendo que está 30° detrás de V _ab ;

b) El valor de V_ac y I_T;

b) Los valores de R y X.

Problema + Difícil 55-6    Fuente:   Problema 33 - Lista de problemas de RLC - Disciplina Circuitos Eléctricos de la Facultad de Ingeniería - UFRGS - 2017 - Prof. Dr. Valner Brusamarello.

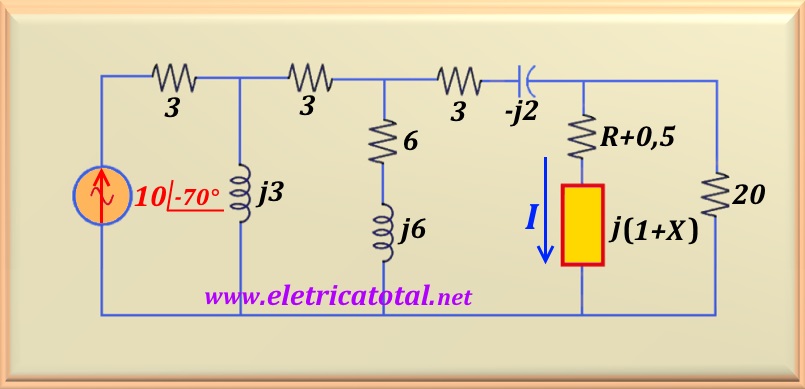

Determinar los valores de R y X en el circuito de la Figura 55-06.1 sabiendo que I = 1,6∠73,1° A.

Atención - En la lista de ejercicios de la UFRGS, la respuesta a este problema tiene un error tipográfico. La respuesta correcta es:   X = -9,  y  R = 1,5. La lista contiene X = 9. En este caso, X sería un inductor. No es el caso. X es un capacitor con reactancia de 9 Ω, como se demostrará en la solución del problema.

Problema + Duro 55-7    Fuente:   Problema 7 - RLC 2008 Lista de problemas IV - Disciplina Circuitos Eléctricos de la Facultad de Ingeniería - UFRGS - 2008 - Prof. Dr. Valner Brusamarello.

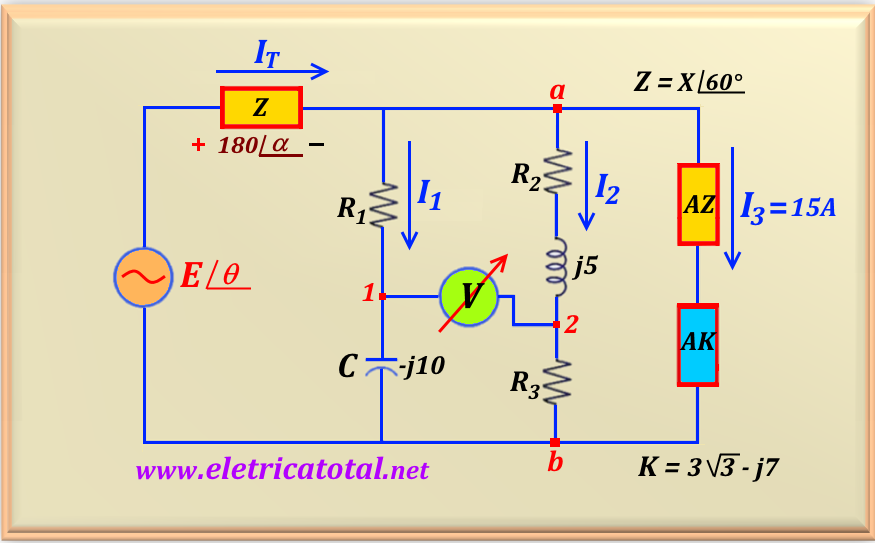

En el circuito mostrado en la Figura 55-07.1, determine la magnitud y fase de la fuente de voltaje E, y el valor de Z (se sabe que Z = X∠60°, donde X es una constante a determinar). También determine el valor de la constante A, sabiendo que la corriente I₃ es 15 A y el voltímetro V indica 75 V. También se sabe que el ángulo α es 60° por delante de V_ab. Tenga en cuenta que el voltaje sobre Z se proporciona en el circuito.

Valores de Resistencia:   R₁ = 10√3 Ω   R₂ = R₃ = 2,5√3 Ω

Problema + Difícil 55-8    Fuente:   Adaptado del Problema 4 - RLC 2008 Lista de Problemas IV - Disciplina Circuitos Eléctricos de la Facultad de Ingeniería - UFRGS - 2008 - Prof. Dr. Valner Brusamarello.

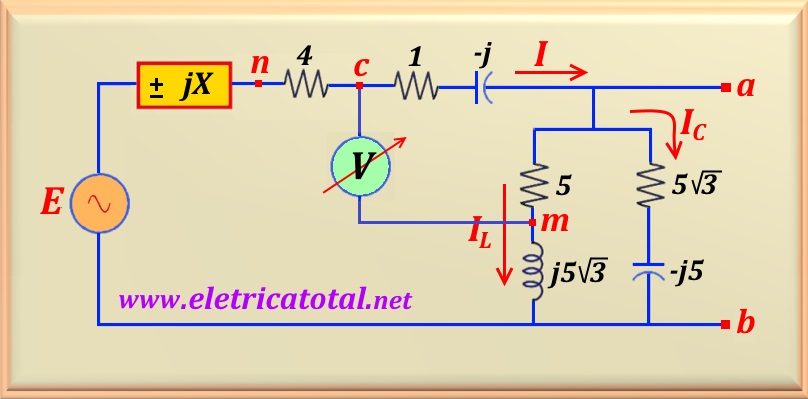

En el circuito que se muestra en la Figura 55-08.1, se sabe que la lectura del voltímetro V es 70 V. Además, el voltaje E está 30° detrás de V_ab. Determine la magnitud y la fase de la fuente de tensión E, así como el valor y naturaleza de X. También determine el valor de V_ab, I y el voltaje V_ca. Haga un diagrama fasorial de las tensiones principales en el circuito.
