Problema 13-1    Fonte:   Problema elaborado pelo autor do site.

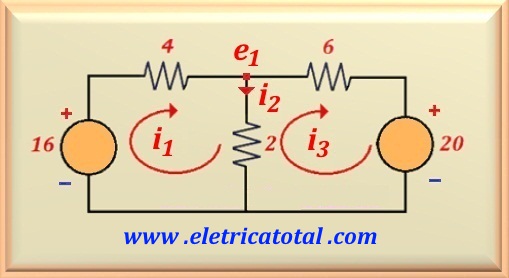

No circuito mostrado na Figura 13-01.1, calcule:

a) As correntes i₁ , i₂ e i₃.

b) A tensão do nó e₁.

Problema 13-2    Fonte:    Problema elaborado pelo autor do site.

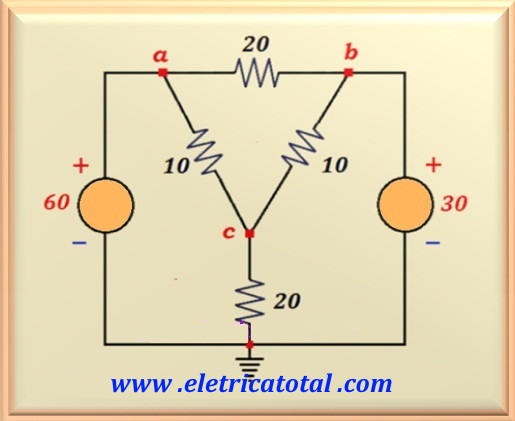

No circuito mostrado na Figura 13-02.1, calcule:

a) As correntes que circulam pelo circuito.

b) Faça um balanço de potência do circuito.

Problema 13-3    Fonte:    Problema elaborado pelo autor do site.

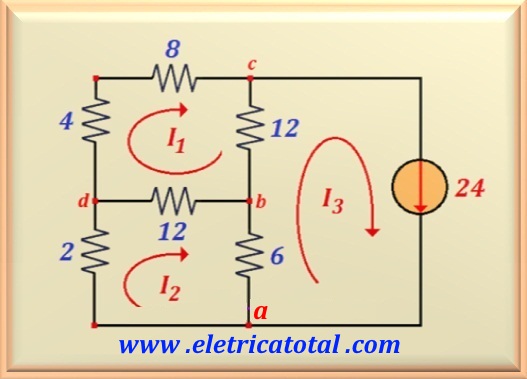

Calcule as correntes no circuito mostrado na Figura 13-03.1.

Problema 13-4    Fonte:   Questão 1 da 1ª Prova 2012 - 1 - Escola de Engenharia - UFRGS.

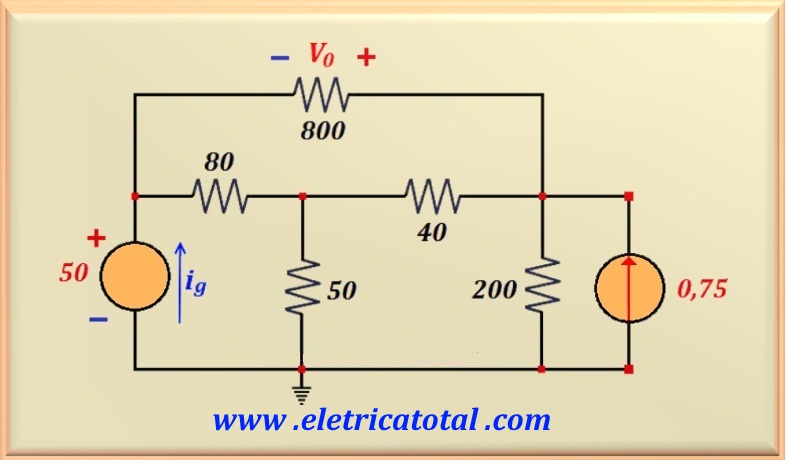

Para o circuito mostrado na Figura 13-04.1, calcule pelas leis de Kirchhoff a tensão V_o, a corrente i_g e faça um balanço de potência do circuito.

Problema 13-5    Fonte:   Problema elaborado pelo autor do site.

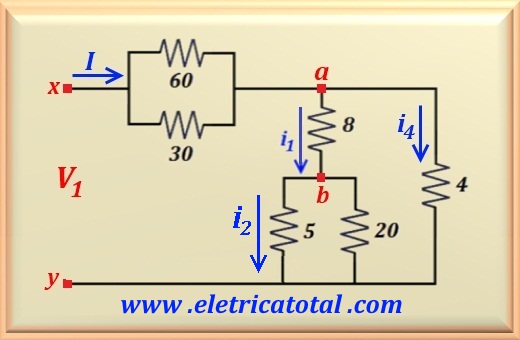

Para o circuito mostrado na Figura 13-05.1, calcule pela lei dos nós de Kirchhoff e lei de Ohm, a corrente I , i₂ e a tensão V₁ sabendo que i₁ = 1A.

Problema 13-6    Fonte:   Adaptado do exemplo 3.7 - página 87 - ALEXANDER, Charles K. & SADIKU, Matthew N. O. - Livro: Fundamentos de Circuitos Elétricos - 5ª edição - Ed. McGrawHill - 2013.

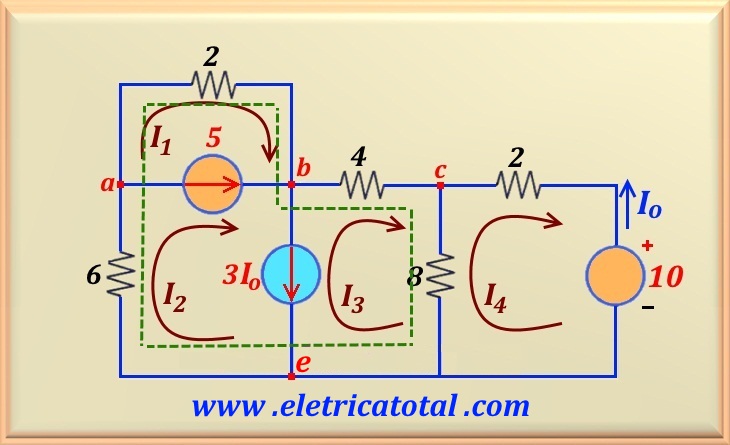

Para o circuito mostrado na Figura 13-06.1, determine as correntes no circuito e o valor da corrente I_o, bem como a potência recebida e/ou fornecida pela fonte de 10 V.

Problema 13-7    Fonte:   Adaptado do problema 3.73 - página 109 - ALEXANDER, Charles K. & SADIKU, Matthew N. O. - Livro: Fundamentos de Circutos Elétricos - 5ª edição - Ed. McGrawHill - 2013.

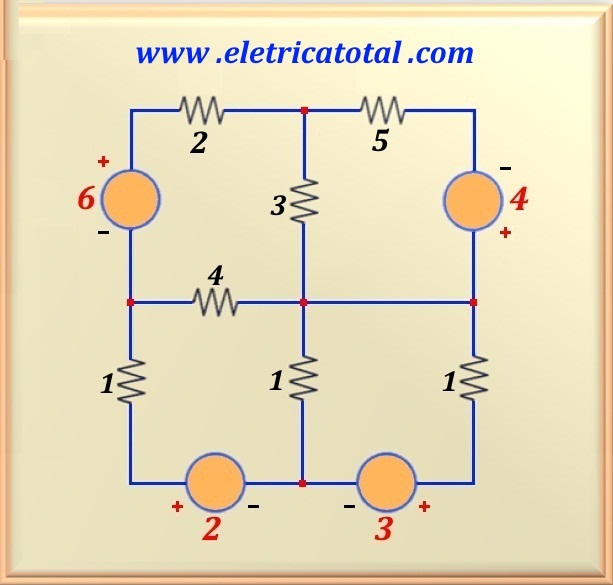

Para o circuito mostrado na Figura 13-07.1, determine as correntes no circuito, bem como a potência recebida e/ou fornecida pela fonte de 2 V.

Problema 13-8    Fonte:   Questão 27 - UFSC - Concurso Público- Edital 172/DDP/2014 - Cargo/Área de Especialização: Técnico em Eletrotécnica.

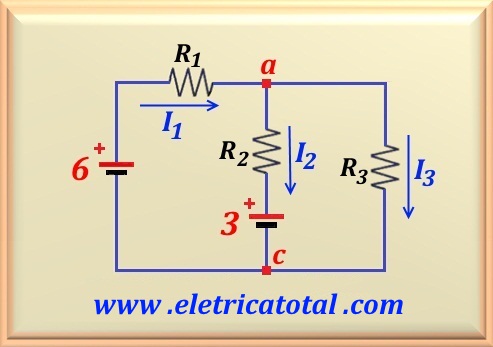

O circuito mostrado na Figura 13-08.1 é composto por três resistores – R1 , R2 e R3 – e duas fontes de tensão contínuas – E1 e E2. Sabendo que:

R₁ = 2 Ω,   R₂ = 1 Ω,   R₃ = 1 Ω,   E₁ = 6 volts   e   E₂ = 3 volts.

Analise as seguintes alternativas:

I. A corrente I₁ tem intensidade 3A.

II. A corrente I₂ tem intensidade 3A.

III. A corrente I₃ tem intensidade -6A.

IV. A corrente I₂ tem sentido inverso ao mostrado na figura.

V. A potência consumida em todos os resistores é de 54W.

VI. A diferença de potencial elétrico sobre o resistor R₁ é de 6V.

VII. A diferença de potencial elétrico sobre o resistor R₂ é de 4V.

VIII. A diferença de potencial elétrico sobre o resistor R₃ é de 3V.

Assinale a alternativa CORRETA.

A ( ) Somente as afirmativas II, V, VI e VIII são corretas.

B ( ) Somente as afirmativas I, II, V e VI são corretas.

C ( ) Somente as afirmativas I, IV, V e VI são corretas.

D ( ) Somente as afirmativas III, IV, VII e VIII são corretas.

E ( ) Somente as afirmativas II, IV, V e VI são corretas.

Atenção - Nesta questão a única afirmativa correta é a IV, conforme pode ser comprovado na solução deste problema. Portanto, não há alternativa correta. Houve um erro na elaboração da questão e ela provavelmente foi anulada.

Problema 13-9    Fonte:   Problema elaborado pelo autor do site.

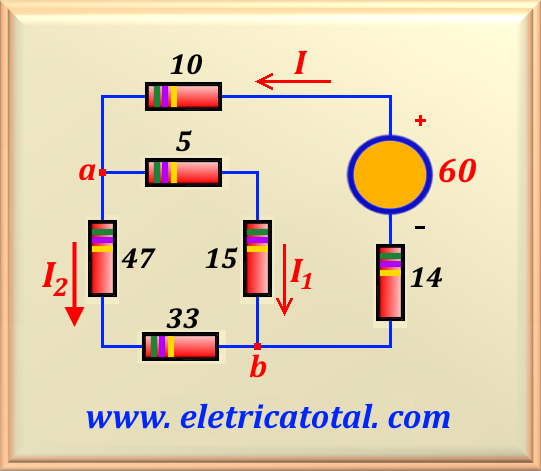

Para o circuito mostrado na Figura 13-09.1, sabendo que V = 60 volts e usando a lei de Kirchhoff, determine:

a) Os valores de I e I₁.

b) A potência dissipada no resistor de 14 ohms.

Solução do problema usando Lei de Ohm   clique aqui!

Solução do problema usando Teorema da Linearidade   clique aqui!

Problema 13-10    Fonte:   Problema elaborado pelo autor do site.

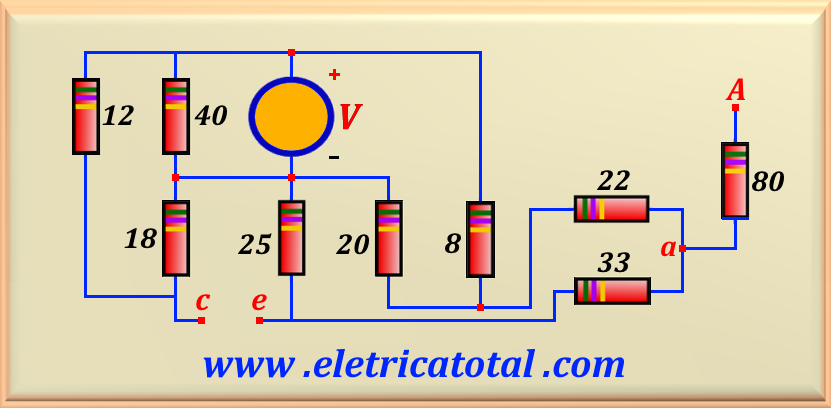

Para o circuito mostrado na Figura 13-10.1, sabendo que V = 60 volts e usando a lei de Kirchhoff, determine:

a) A tensão no ponto A, ou seja, V_A.

b) A diferença de potencial entre os pontos c-e.

Solução do problema usando Lei de Ohm   clique aqui!

Problema 13-11    Fonte:   Problema elaborado pelo autor do site.

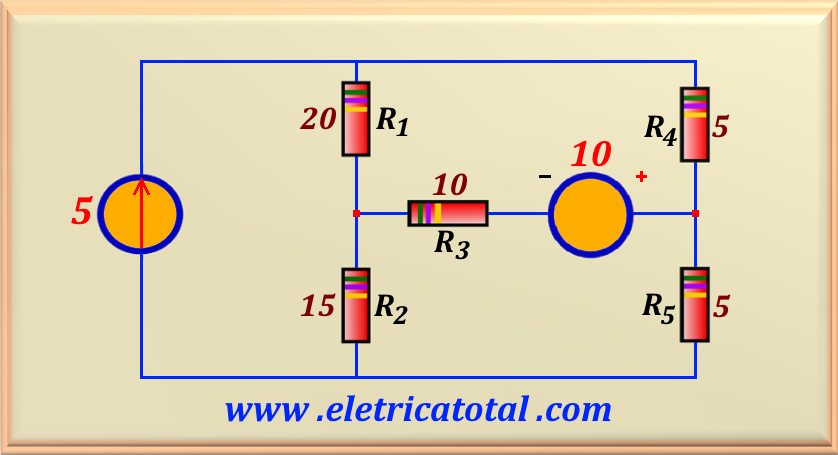

Para o circuito mostrado na Figura 13-11.1, usando a lei de Kirchhoff, determine:

a) As correntes no circuito.

b) A potência dissipada em R₃.

Problema 13-12    Fonte:   Problema elaborado pelo autor do site.

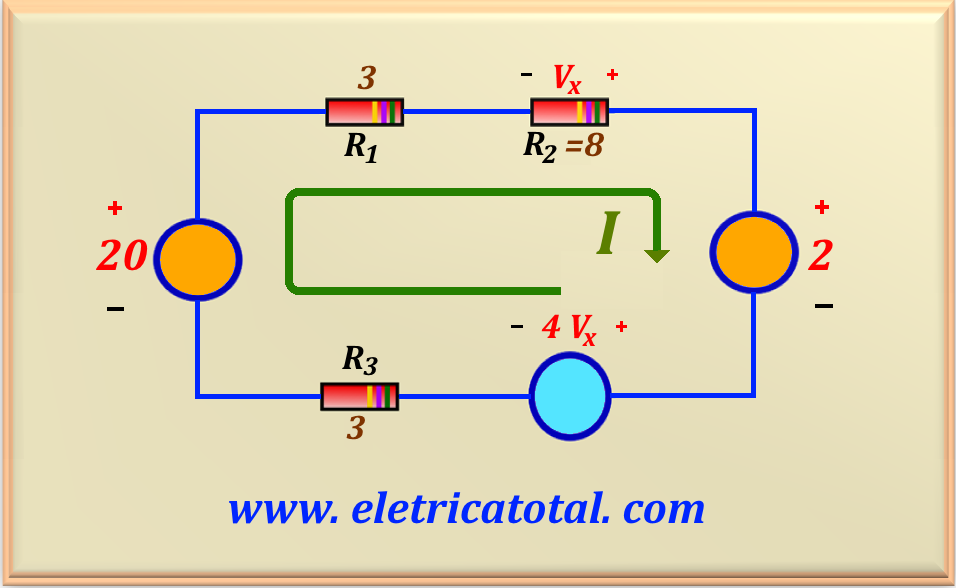

Para o circuito mostrado na Figura 13-12.1, usando a lei de Kirchhoff, determine:

a) O valor da corrente I.

b) A tensão V_x.

Problema 13-13    Fonte:   Problema elaborado pelo autor do site.

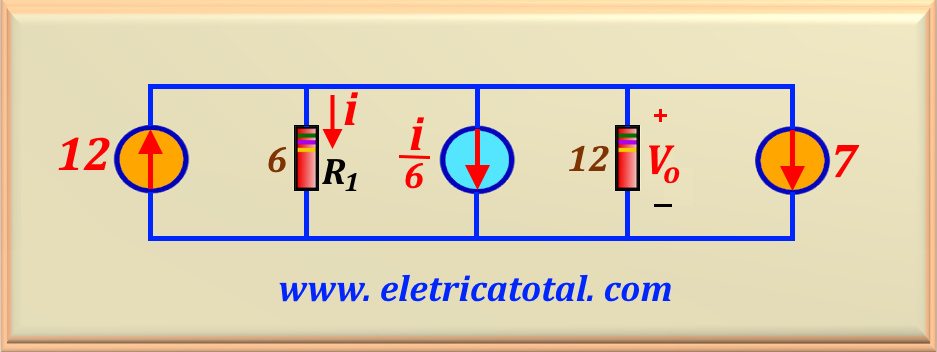

Para o circuito mostrado na Figura 13-13.1, usando a lei de Kirchhoff, determine:

a) O valor da corrente i.

b) A tensão V_o.

Problema 13-14    Fonte:   Problema elaborado pelo autor do site.

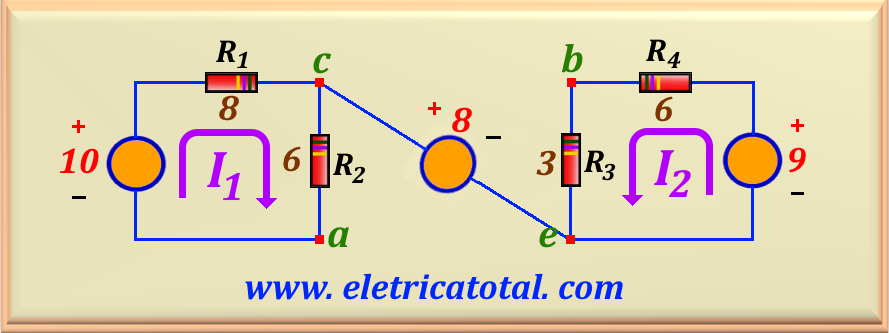

Para o circuito mostrado na Figura 13-14.1, usando a lei de Kirchhoff e a lei de Ohm, determine:

a) Os valores das correntes I₁ e I₂.

b) A tensão V_ab.
