Problema 10-21 Fonte:
Problema elaborado pelo autor do site.
Para o circuito mostrado na Figura 10-21.1, determine:
a) Os valores de I e I1.
b) A potência dissipada pelo resistor de 14 ohms.
Solução do problema usando Lei de Kirchhoff
clique aqui!
Solução do problema usando Teorema da Linearidade
clique aqui!
Solução do Problema 10-21 -
Método Lei de Ohm
Inicialmente vamos resolver o série-paralelo entre os pontos a-b. Por onde circula
I1 resulta 20 ohms e o outro ramo resulta 80 ohms. Fazendo o paralelo

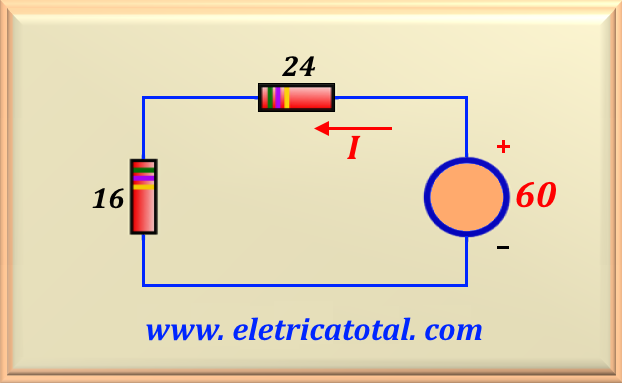

desses dois resistores encontramos o valor de 16 ohms, conforme mostra a Figura 10.21-2.
A partir do circuito, facilmente calculamos o valor de I, ou:
Voltando à Figura 10.21-1 e aplicando um divisor de corrente podemos calcular o valor
de I1. Assim:
Levando em consideração que pelo resistor de 14 ohms circula a corrente I = 1,5 A,
então a potência dissipada por este resistor vale:
