Problema 17-2    Fonte:   Problema elaborado pelos autores do site.

Para o circuito mostrado na Figura 17-1.1, determine os valores de I e I₁ usando o teorema da Linearidade.

Solução do problema usando Lei de Ohm   clique aqui!

Solução do problema usando Lei de Kirchhoff   clique aqui!

Solução do Problema 17-2

Para usar o teorema da Linearidade devemos providenciar um valor numérico para a corrente I₁. Façamos então I₁ = 4 A. Dessa forma, podemos calcular o valor de V_ab, ou:

Com o valor de V_ab é possível calcular o valor da corrente I₂, ou seja:

Logo, podemos calcular o valor de I, pois sabemos que:

E agora podemos calcular o valor da fonte de tensão que gera I = 5 A.

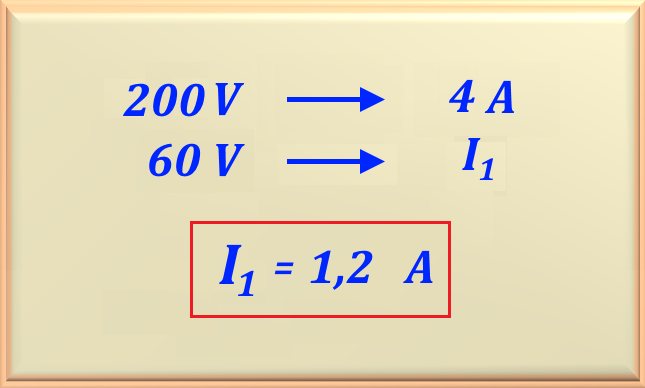

Neste momento a pergunta a se fazer é: se uma fonte de tensão de 200 V gera uma corrente I₁ = 4 A, qual será o valor da corrente I₁ quando a fonte de tensão tiver seu valor alterado para 60 V ? Basta usar uma regra de três simples, ou:

Conhecendo o valor da corrente I₁, podemos calcular I₂, sabendo que V_ab = 20 x 1,2 = 24 V. Logo:

Então, o valor de I será:
