Problema 13-13 Fonte:
Problema elaborado pelo autor do site.

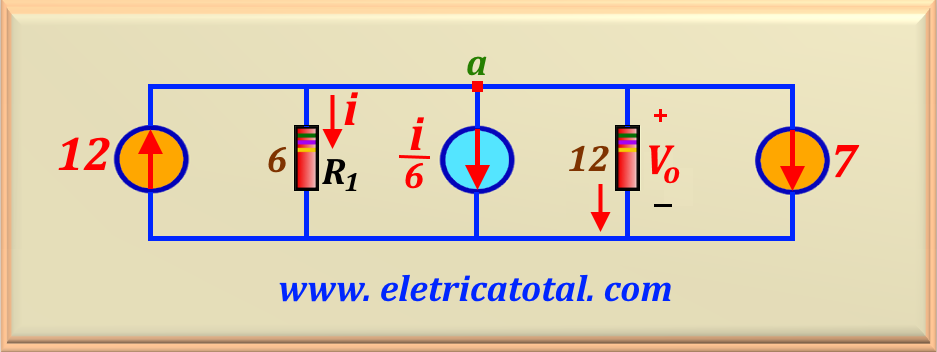

Para o circuito mostrado na Figura 13-13.1,
usando a lei de Kirchhoff, determine:
a) O valor da corrente i.
b) A tensão Vo.
Solução do Problema 13-13 -
Método Kirchhoff
O nó na parte superior do circuito denominamos de nó a. Então, olhando para o circuito mostrado na Figura 13-13.1,
imediatamente reconhecemos que:
Como consequência temos que a corrente que circula pelo resistor de 12 Ω vale i/ 2. Agora podemos aplicar
a lei de Kirchhoff para o nó a, lembrando que adotamos a convenção de corrente saindo do nó como positiva e
corrente entrando no nó como negativa. Logo :
Efetuando o cálculo encontramos o valor de i, ou:
Para calcularmos o valor de Vo, basta usar a equação ⓵ e o valor de i. Logo:
