Problema 15-1    Fonte:    Problema elaborado pelo autor do site.

No circuito mostrado na Figura 15-01.1, calcule:

a) As correntes i₁, i₂ e i₃

b) A tensão do nó e₁

Problema 15-2    Fonte:    Problema 4.12 - página 96 -    NILSSON - RIEDEL -    Livro: Circuitos Elétricos - 8ª edição - Ed. Pearson Education do Brasil - 2010.

Para o circuito mostrado na Figura 15-02.1 calcule:

a) As tensões dos nós, as correntes i₁, i₂, i₃ e i₄.

Problema 15-3    Fonte:   Questão 2 - Prova P.1 - 2012 - Ufrgs.

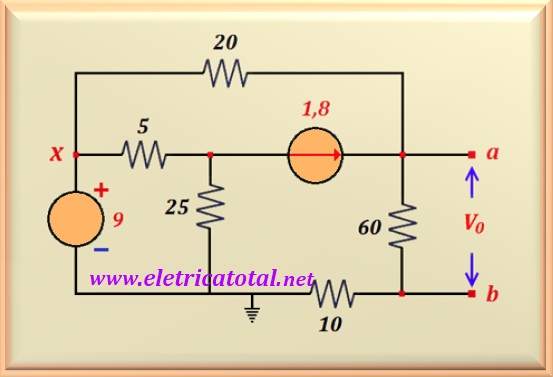

No circuito mostrado na Figura 15-03.1:

a) Obtenha o equivalente Thévenin com relação aos terminais a-b do circuito, determinando a tensão de circuito aberto e a corrente de curto-circuito.

b) Calcule a resistência de Thévenin eliminando as fontes independentes. Compare seu resultado com a resistência de Thévenin encontrada no item anterior.

Problema 15-4    Fonte:    Problema 3.58 - página 140 -    IRWIN, J. David -    Livro: Análise de Circuitos em Engenharia - 4ª edição - Ed. Pearson - 2013.

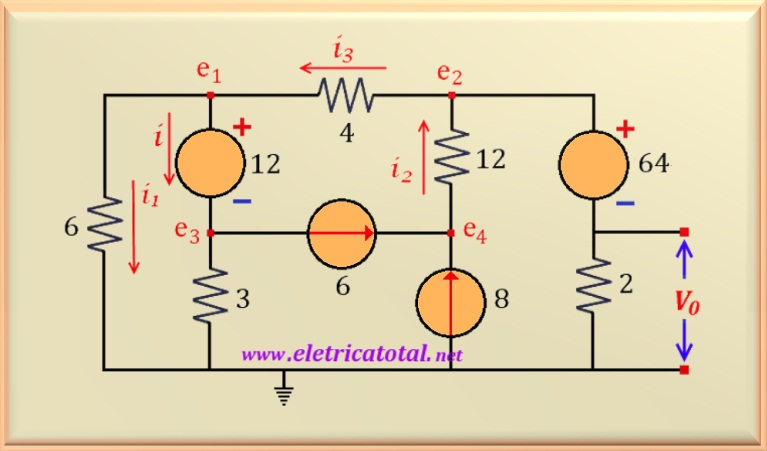

No circuito mostrado na Figura 15-04.1 calcule:

a) As tensões dos nós essenciais , i₁ e i₂.

b) A tensão V_o

Problema 15-5    Fonte:    Problema 5.18 - página 115 -    JOHNSON, David E. , HILBURN, John L. , JOHNSON, Johnny R. -    Livro: Fundamentos de Análise de Circuitos Elétricos - 4ª edição - Ed. Prentice Hall do Brasil - 1994.

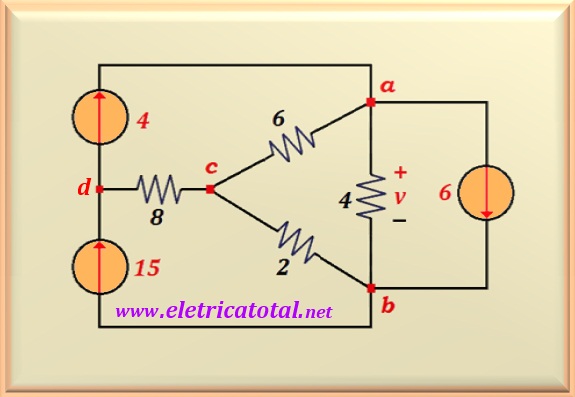

Calcule v pela substituição de tudo, menos o resistor de 4 ohms, pelo seu equivalente de Thévenin.

Problema 15-6    Fonte:   Prova 1 - Problema 3 - Circuitos Elétricos I - Ufrgs - 1975.

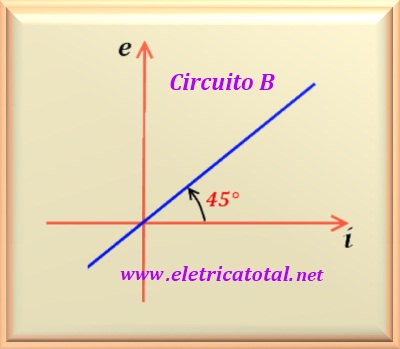

No circuito mostrado na Figura 15-06.1, calcule a corrente I_B quando a chave S estiver fechada, sabendo que o circuito B é representado pelo gráfico na Figura 15-06.2.

Problema 15-7    Fonte:   Problema elaborado pelo autor do site.

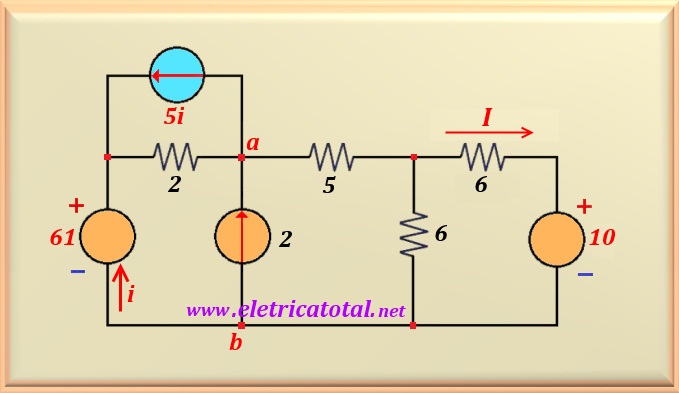

No circuito mostrado na Figura 15-07.1, determine as correntes i e I.

Problema 15-8    Fonte:    Problema adaptado do problema 70 da lista de Circuitos Elétricos I, Da Escola de Engenharia da UFRGS, Prof. Dr. Valner Brusamarello.

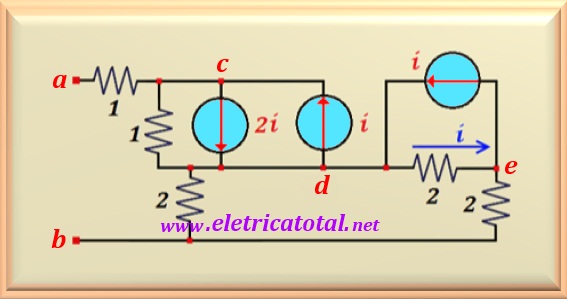

Determine o equivalente de Thévenin para o circuito contendo somente fontes dependentes mostrado na Figura 15-08.1.

Problema 15-9    Fonte:    Problema elaborado pelo autor do site.

Determine o valor de I que circula entre os pontos a e b no circuito mostrado na Figura 15-09.1, quando entre esses pontos são inseridos, alternadamente, resistores de valores iguais a 4, 10 e 25 ohms. Além disso, calcule a potência dissipada em cada resistor.

Problema 15-10    Fonte:    Problema elaborado pelo autor do site.

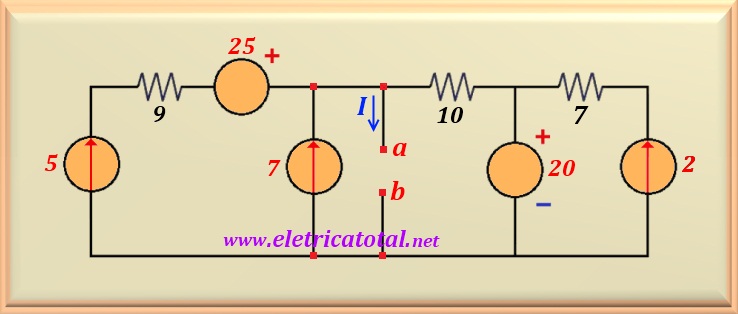

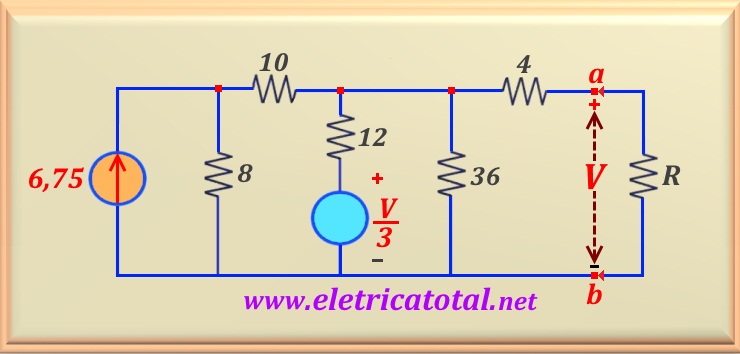

Determine o equivalente Thévenin para os terminais a - b do circuito mostrado na Figura 15-10.1. Posteriormente, encontre o valor de R para máxima transferência de potência e calcule essa potência.

Problema 15-11    Fonte:    Problema 68 da lista de Circuitos Elétricos I, Da Escola de Engenharia da UFRGS, Prof. Dr. Valner Brusamarello.

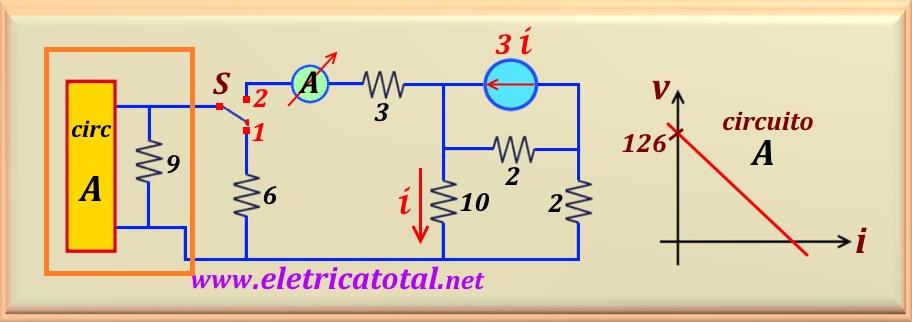

No circuito mostrado na Figura 15-11.1, determine o valor lido pelo amperímetro A quando a chave S estiver na posição 2, sabendo que quando a chave S está na posição 1 o circuito contido e realçado pelo retângulo laranja na figura, transfere a máxima potência possível.

Atenção -    Há um erro de digitação na resposta da lista. O valor correto da leitura do amperímetro é 3 ampère e não 9 ampère como consta na lista.

Solução do problema usando Método Transf. de Fontes   clique aqui!

Problema 15-12    Fonte:    Problema elaborado pelo autor do site.

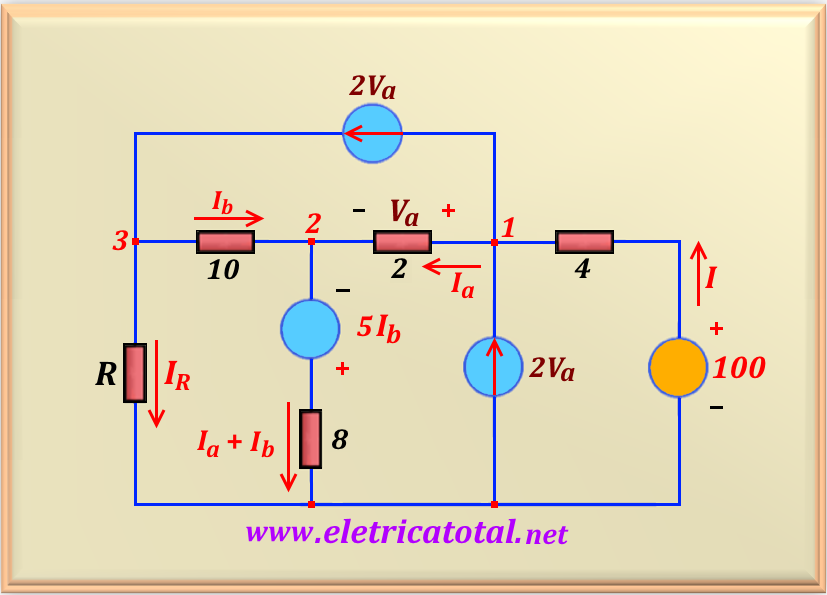

Determine o valor de R sabendo que a fonte de tensão de 100 volts fornece ao circuito uma potência de 500 watts.

Problema 15-13    Fonte:    Problema elaborado pelo autor do site.

Baseado no problema anterior, considerando o circuito mostrado na Figura 15-13.1, determine para qual valor de R ocorre a máxima dissipação de potência na mesma.

Problema 15-14    Fonte:    Problema elaborado pelo autor do site.

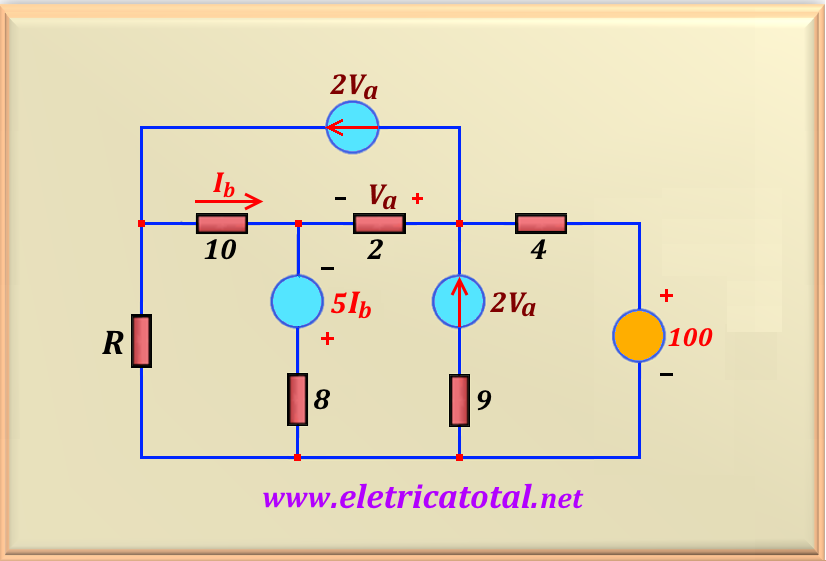

Baseado no problema anterior, considerando o circuito mostrado na Figura 15-14.1, determine o equivalente Thévenin do circuito quando analisado do ponto de vista de R.

Problema 15-15    Fonte:    Problema 7 - página 23 - PERIS, César F. & RIPOLL, M. A. Vicente    Livro: 150 Problemas de Teoria de Circuitos - 2004.

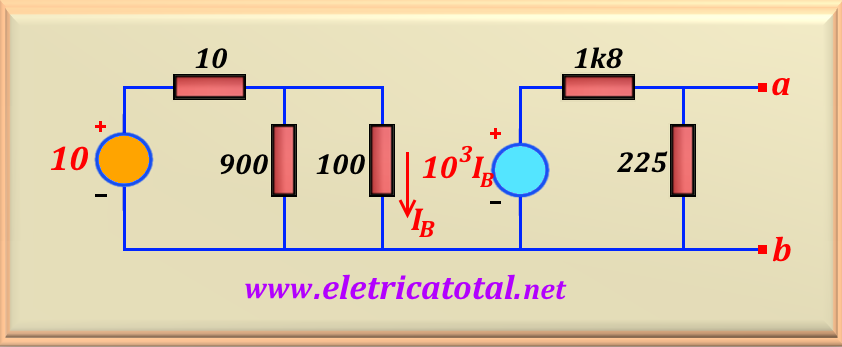

Determine o equivalente Thévenin e Norton nos terminais a-b do circuito mostrado na Figura 15-15.1.

Problema 15-16    Fonte:    Problema 13 - página 38 - PERIS, César F. & RIPOLL, M. A. Vicente    Livro: 150 Problemas de Teoria de Circuitos - 2004.

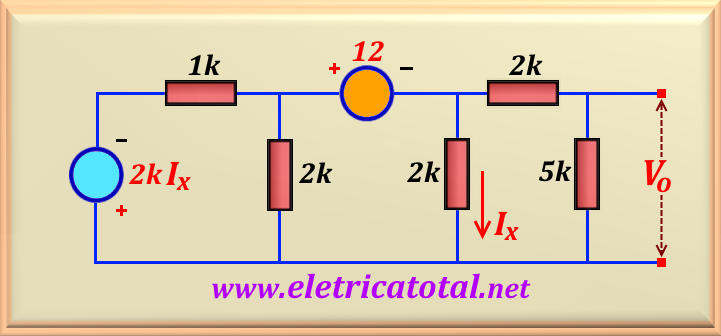

Determine o valor de V_o no circuito mostrado na Figura 15-16.1.

Problema 15-17    Fonte:    Problema elaborado pelo autor do site.

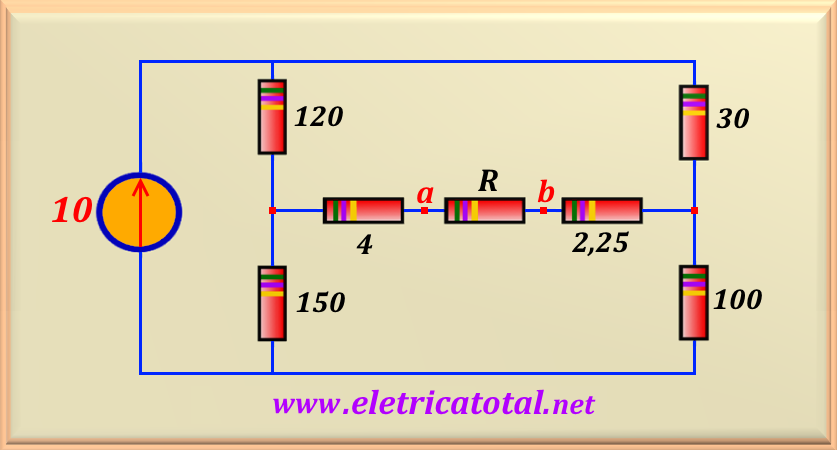

No circuito mostrado na Figura 15-17.1, usando o teorema de Thévenin, determine o valor de R para que o mesmo dissipe a máxima potência.

Problema 15-18    Fonte:    Adaptado do Problema 4.87 - página 153 -    NILSSON - RIEDEL -    Livro: Circuitos Elétricos - 10ª edição - Ed. Pearson Education do Brasil - 2016.

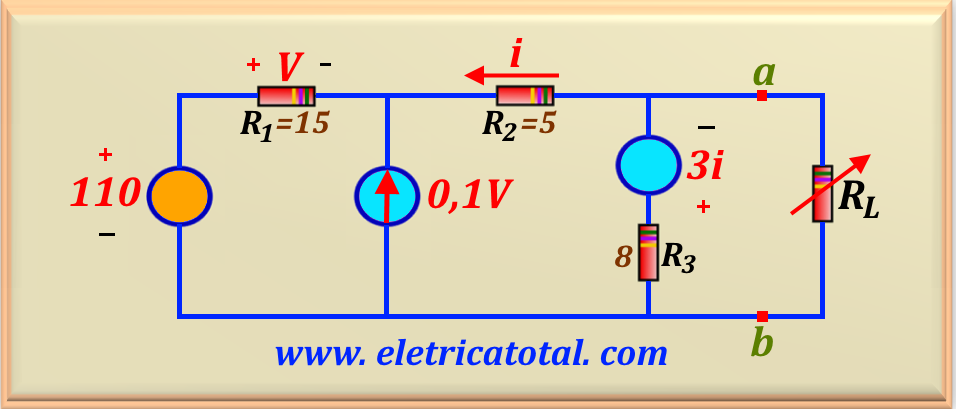

No circuito mostrado na Figura 15-18.1, o resistor R_L é ajustado até absorver a potência máxima do circuito. Determine:

a ) O valor de R_L:

b ) A potência máxima dissipada por R_L:

c ) Faça um balanço de potência no circuito.
