Problema 16-1    Fonte:    Problema elaborado pelo autor do site.

A Figura 16-01.1 mostra um galvanômetro de 1 mA de fundo de escala e possui uma resistência interna de 200 ohms. Calcule o valor de R₁, R₂ e R₃ para que se consiga medir correntes de 0,1A, 1A e 10A, respectivamente, com o instrumento.

Problema 16-2    Fonte:    Problema elaborado pelo autor do site.

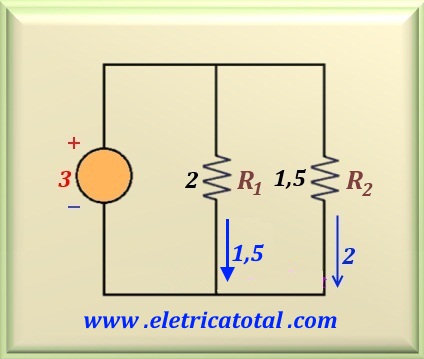

Considere o circuito mostrado na Figura 16-02.1. Calcule o erro de leitura ao se inserir um amperímetro em série com cada resistor do circuito, sabendo-se que na escala de 3 A o instrumento apresenta uma resistência interna de valor igual a 0,2 Ω.

Problema 16-3    Fonte:    Problema elaborado pelo autor do site.

A Figura 16-03.1 mostra um galvanômetro de 1 mA de fundo de escala e possui uma resistência interna de 400 ohms. Calcule o valor de R₁, R₂ e R₃ para que consigamos medir tensões de 1 V, 10 V e 100 V, respectivamente, e calcule a sensibilidade do voltímetro.

Problema 16-4    Fonte:    Problema elaborado pelo autor do site.

Um voltímetro com a sensibilidade de   2.000 Ω/V,  possuindo escalas de  0 - 100V   e 0 - 300V,   é usado para medir a tensão entre os terminais a - b de um circuito. Quando foi usada a escala 0 - 100V, o voltímetro acusou uma leitura de 80 volts. Quando a escala utilizada foi a de 0 - 300V, a leitura do voltímetro foi de 120 volts. Calcule a tensão real que existe entre os terminais a - b .

Problema 16-5    Fonte:    Problema 4.62 - página 97 - NILSSON, James W. & RIEDEL, Susan A. - Livro: Circuitos Elétricos - 5ª edição - Ed. LTC (Livros Técnicos e Científicos) - 1996.

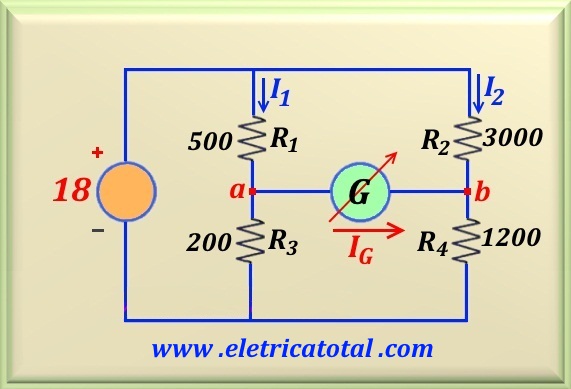

A ponte de Wheatstone no circuito mostrado na Figura 16-05.1 está equilibrada quando R₂ = 3000 Ω. Se o galvanômetro tem uma resistência interna de 50 ohms, qual a corrente indicada pelo galvanômetro quando R₂ = 3003 Ω? .

Problema 16-6    Fonte:    Problema elaborado pelo autor do site.

Um voltímetro com a sensibilidade de   1.000 Ω/V,  possuindo escalas de  0 - 100 V, 0 - 200 V e 0 - 300 V   é usado para medir a tensão entre os terminais a - b de um circuito. A leitura feita na escala 0 - 100 V acusou um valor de 60 V e na escala 0 - 300 V acusou um valor de 100 V conforme mostra a Figura 16-06-1. Determine qual a verdadeira tensão entre os terminais a - b do circuito.
