Problema 2.1  Fonte:   Problema elaborado pelo autor do site.

Sabendo que a resistividade do cobre é de 1,69 x 10^-2 ohms . mm² / m e que a resistividade do alumínio é de 2,75 x 10^-2 ohms . mm² / m , qual deve ser a relação entre as áreas do fio de cobre e do alumínio para que tenham a mesma resistência, considerando os fios com o mesmo comprimento?

Solução do problema:   clique aqui!

Problema 2.2  Fonte:   Problema 17 - página 161 -    HALLIDAY, RESNICK, WALKER, Jearl - Livro: Fundamentos de Física - Vol 3 - Ed. LTC - 8ª edição - 2009.

Um fio elétrico tem 1,0 mm de diâmetro, 2,0 m de comprimento e uma resistência de 50 mΩ. Qual é a resistividade do material?

Solução do problema:   clique aqui!

Problema 2.3  Fonte:   Problema 18 - página 161 -    HALLIDAY, RESNICK, WALKER, Jearl - Livro: Fundamentos de Física - Vol 3 - Ed. LTC - 8ª edição - 2009.

Um certo fio tem uma resistência R. Qual é a resistência de um segundo fio, feito do mesmo material, com metade do comprimento e metade do diâmetro?

Solução do problema:   clique aqui!

Problema 2.4  Fonte:   Problema 21 - página 161 -    HALLIDAY, RESNICK, WALKER, Jearl - Livro: Fundamentos de Física - Vol 3 - Ed. LTC - 8ª edição - 2009.

Um fio com uma resistência de 6,0 ohms é esticado de tal forma que seu comprimento se torna três vezes maior que o original. Determine a resistência do fio após a operação supondo que a resistividade e a densidade do material permaneçam inalteradas.

Solução do problema:   clique aqui!

Problema 2.5   Fonte:   Problema elaborado pelo autor do site.

Calcule a resistência equivalente R_eq, entre os pontos a-b, do circuito mostrado na Figura 02-5.1.

Problema 2.6   Fonte:   Problema elaborado pelo autor do site.

No circuito mostrado na Figura 02-6.1 encontre a resistência equivalente vista dos terminais a-b.

Solução do problema:   clique aqui!

Problema 2.7   Fonte:   Problema elaborado pelo autor do site.

Calcule a resistência equivalente entre os pontos a-b do circuito mostrado na Figura 02-7.1.

Solução do problema:   clique aqui!

Problema 2.8   Fonte:   Problema elaborado pelo autor do site.

Calcule a resistência equivalente entre os pontos a-b do circuito mostrado na Figura 02-8.1.

Solução do problema:   clique aqui!

Problema 2.9   Fonte:   Problema elaborado pelo autor do site.

Calcule a resistência equivalente entre os pontos a-b do circuito mostrado na Figura 02-9.1.

Solução do problema:   clique aqui!

Problema 2.10   Fonte:   Problema elaborado pelo autor do site.

Calcule a resistência equivalente entre os pontos A-B do circuito mostrado na Figura 02-10.1.

Solução do problema:   clique aqui!

Problema 2.11   Fonte:   Problema elaborado pelo autor do site.

Calcule a resistência equivalente entre os pontos x - y do circuito mostrado na Figura 02-11.1.

Solução do problema:   clique aqui!

Problema 2.12   Fonte:   Problema elaborado pelo autor do site.

No circuito mostrado na Figura 02-12.1, encontre a resistência equivalente entre os seguintes terminais:

a) A-D.

b) C-E.

a) B-D quando os terminais C-E estão curto-circuitados.

Solução do problema:   clique aqui!

Problema 2.13   Fonte:   Problema elaborado pelo autor do site.

Calcule a resistência equivalente entre os pontos A-E do circuito mostrado na Figura 02-13.1.

Solução do problema:   clique aqui!

Problema 2.14   Fonte:   Problema elaborado pelo autor do site.

Calcule a resistência equivalente entre os pontos B-E considerando os pontos D-E em curto-circuito como mostrado na Figura 02-13.1

Solução do problema:   clique aqui!

Problema 2.15   Fonte:   Problema elaborado pelo autor do site.

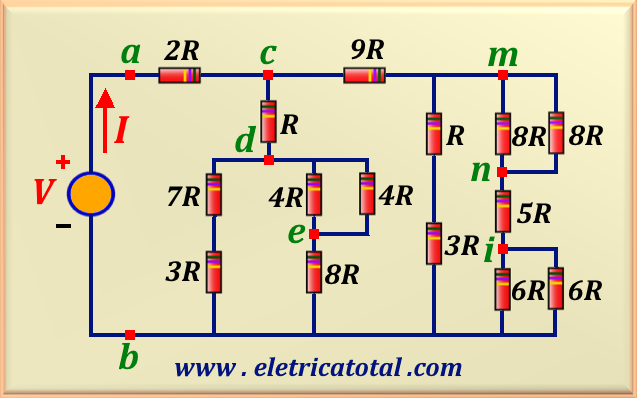

Calcule a resistência que o circuito oferece à fonte de tensão V no circuito mostrado na Figura 02-15.1.

Solução do problema:   clique aqui!

Problema 2.16   Fonte:   Instituto de Física - Ufrgs - Disciplina Eletrônica Básica - Lista de exercicios - Prof. Dr. Francis

No circuito mostrado na Figura 02-16.1 encontre a resistência equivalente vista dos terminais a-b quando:

a) os terminais c-d estão abertos.

b) os terminais c-d estão fechados.

Solução do problema:   clique aqui!

Problema 2.17   Fonte:   Prob. 3.8b - página 55 - NILSSON & RIEDEL - Livro: Circuitos Elétricos - 8ª edição - Ed. Pearson - 2010

Calcule a resistência equivalente entre os pontos a-b do circuito mostrado na Figura 02-17.1.

Solução do problema:   clique aqui!

Problema 2.18   Fonte:   Problema elaborado pelo autor do site.

Calcule o valor de R no circuito mostrado na Figura 02-18.1, para que R_ab = R_x.

Solução do problema:   clique aqui!

Problema 2.19   Fonte:   Adaptado do Exercicio 2.31 - página 65 - THOMAS, Roland E. & ROSA, Albert J. & TOUSSAINT, Gregory J. - Livro: The Analysis and Design of Linear Circuits - 6ª edição - Ed. John Wiley & Sons, Inc. - 2009.

No circuito mostrado na Figura 02-19.1, encontre a resistência equivalente entre os seguintes terminais:

a) A-B

b) A-C

a) B-D

Solução do problema:   clique aqui!

Problema 2.20   Fonte:   Problema elaborado pelo autor do site.

Calcule a resistência equivalente entre os pontos a-b do circuito mostrado na Figura 02-20.1.

Solução do problema:   clique aqui!
