Problema 3.1    Fonte:   Problema elaborado pelo autor do site.

Sabendo que C₁ = 12 µF,  C₂ = 2 µF,  C₃ = 4 µF.

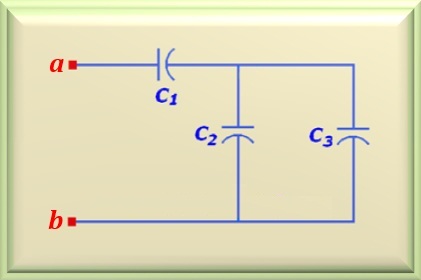

a) Calcule a capacitância total do circuito abaixo entre os pontos a e b

b) Se entre os pontos a e b ligarmos uma bateria de 10 volts, calcule a carga acumulada em cada capacitor.

Solução do problema:   clique aqui!

Problema 3.2    Fonte: Problema 25.23 - pag 134 -    HALLIDAY, RESNICK, WALKER, Jearl - Livro: Fundamentos de Física - Vol 3 - Ed. LTC - 8ª edição - 2009.

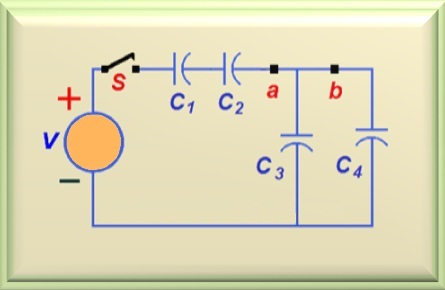

Na figura abaixo, V= 9,0 volts , C₂ = 3 µF , C₄ = 4 µF e todos os capacitores estão inicialmente descarregados. Quando a chave S é fechada uma carga total de 12 µC passa pelo ponto a e uma carga total de 8 µC passa pelo ponto b.

a) Qual é o valor de C₃ ?

b) Qual é o valor de C₁ ?

Solução do problema:   clique aqui!

Problema 3.3    Fonte:    Problema 6.22 - pag 216 -    SADIKU, Matthew N. O. , ALEXANDER, Charles K. -    Livro: Fundamentos de Circuitos Elétricos - McGraw Hill - 5ª edição - 2013.

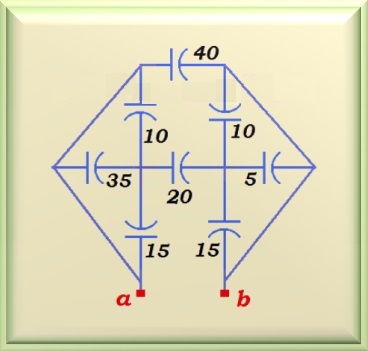

Na figura abaixo, calcule a capacitância equivalente entre os pontos a e b.

Solução do problema:   clique aqui!

Problema 3.4    Fonte:   Problema 6.25 - pag 243 -    IRWIN, J. David -    Livro: Análise de Circuitos em Engenharia - 4ª edição - Ed. Pearson - 2013.

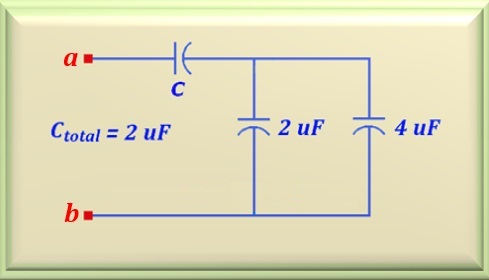

Determine o valor de C para produzir a capacitância total desejada de C_total = 2 µF, no circuito abaixo.

Solução do problema:   clique aqui!

Problema 3.5   Fonte:   Adaptado do Problema 6.24 - pag 216 -    SADIKU, Matthew N. O. , ALEXANDER, Charles K. - Livro: Fundamentos de Circuitos Elétricos - McGraw Hill - 5ª edição - 2013.

Sabendo que C₁ = 30 µF , C₂ = 60 µF , C₃ = 14 µF , C₄ = 20 µF , C₅ = 80 µF e V = 90 volts:

a) Calcule a capacitância total do circuito abaixo, entre os pontos a e b.

b) Calcule a tensão em cada capacitor.

c) Calcule a energia acumulada em cada capacitor.

Solução do problema:   clique aqui!

Problema 3.6   Fonte:   Problema 6.28 - pag 216 -    SADIKU, Matthew N. O. , ALEXANDER, Charles K. - Livro: Fundamentos de Circuitos Elétricos - McGraw Hill - 5ª edição - 2013.

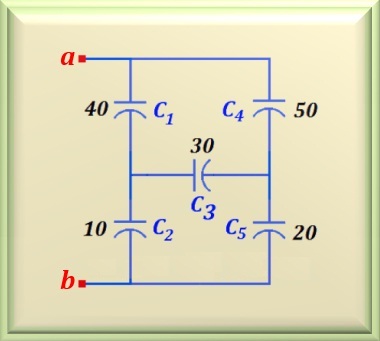

Dados os valores dos capacitores (em µF) no circuito abaixo, calcule a capacitância total do circuito entre os pontos a e b.

Solução do problema:   clique aqui!

Problema 3.7    Fonte:   Adaptado do Problema 6.26 - pag 244 -    IRWIN, J. David -    Livro: Análise de Circuitos em Engenharia - 4ª edição - Ed. Pearson - 2013.

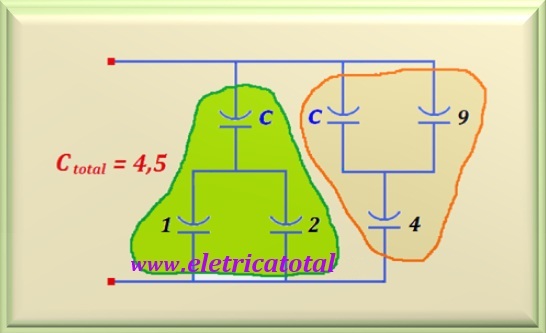

Determine o valor de C para produzir a capacitância total desejada de C_total = 4,5 µF, no circuito abaixo. Todos os valores estão em µF.

Solução do problema:   clique aqui!

Problema 3.8    Fonte:   Problema 6.29 - pag 244 -    IRWIN, J. David - Livro: Análise de Circuitos em Engenharia - 4ª edição - Ed. Pearson - 2013.

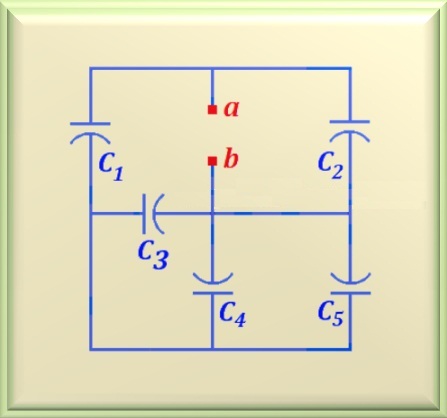

Determine o valor da capacitância total que o circuito abaixo apresenta entre os terminais a-b, sabendo que: C₁ = 4,0 µF, C₂ = 6,0 µF, C₃ = 1,0 µF, C₄ = 8,0 µF e C₅ = 3,0 µF.

Solução do problema:   clique aqui!

Problema 3.9    Fonte:   Problema 6.24 - pag 242 -    IRWIN, J. David - Livro: Análise de Circuitos em Engenharia - 4ª edição - Ed. Pearson - 2013.

Dados quatro capacitores de 2 µF, determine os valores máximos e mínimos que podem ser obtidos conectando os capacitores em combinações em série e/ou em paralelo.

Solução do problema:   clique aqui!

Problema 3.10    Fonte:   Problema elaborado pelo autor do site.

Suponha que tenhamos um capacitor, denominado de C₁, com capacidade de 1 F. E uma tensão entre seus terminais de V₁ = 10 volts. Imagine um outro capacitor, denominado de C₂, também com a capacidade de 1 F, porém totalmente descarregado. Agora conectamos os dois capacitores em paralelo. Determine a tensão que surge entre os terminais dos capacitores. Calcule a energia inicial do sistema e a energia final. Explique a discrepância nos valores das energias.

Solução do problema:   clique aqui!
