Problema 10-1    Fonte:   Problema elaborado pelo autor do site.

No circuito mostrado na Figura 10-01.1, calcule:

a) As correntes i₁ , i₂ e i₃.

b) As tensões nos pontos e₁ e e₂.

c) Faça um balanço de potências do circuito.

Solução do problema:   clique aqui!

Problema 10-2    Fonte:   Problema elaborado pelo autor do site.

No circuito mostrado na Figura 10-02.1, calcule:

a) A corrente i_k.

b) Qual a potência fornecida e/ou recebida pela fonte de 10 A.

Solução do problema:   clique aqui!

Problema 10-3    Fonte:   Problema 2.13 - pag. 64 -   IRWIN, J. David - Livro: Análise de Circuitos em Engenharia - 4ª edição - Ed. Pearson Education do Brasil - 2013.

No circuito mostrado na Figura 10-03.1, calcule:

a) A tensão V_o.

b) Qual a potência fornecida e/ou recebida pela fonte de tensão.

Problema 10-4    Fonte:   Problema elaborado pelo autor do site.

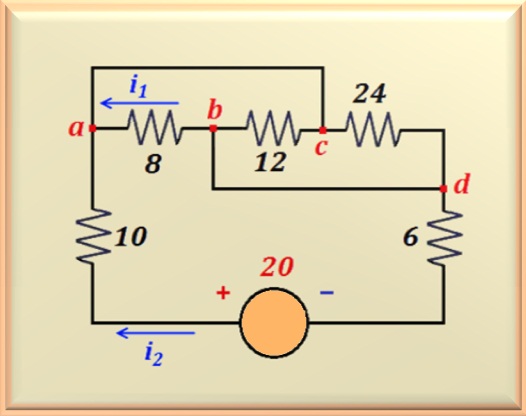

No circuito mostrado na Figura 10-04.1, calcule:

a) As correntes i₁ e i₂.

b) Qual a potência dissipada no resistor de 10 ohms?

Problema 10-5    Fonte:   Problema elaborado pelo autor do site.

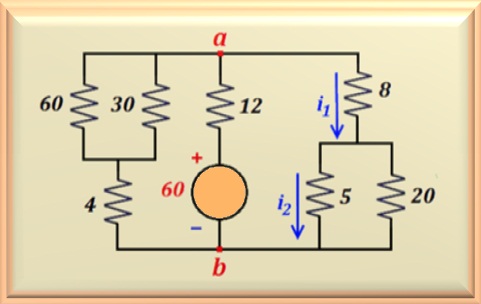

No circuito mostrado na Figura 10-05.1, calcule:

a) As correntes i₁ e i₂.

b) Qual a potência dissipada pelo resistor de 5 ohms.

Problema 10-6    Fonte:   Problema 2.18 - pag. 64 -   IRWIN, J. David - Livro: Análise de Circuitos em Engenharia - 4ª edição - Ed. Pearson Education do Brasil - 2013.

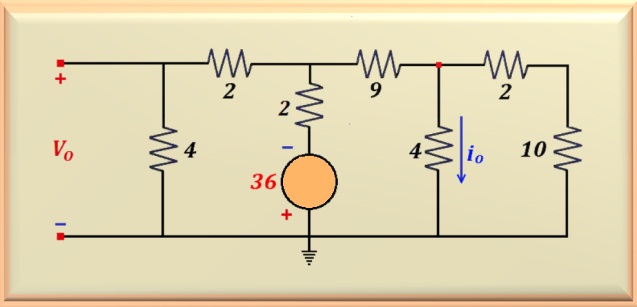

No circuito mostrado na Figura 10-06.1, calcule:

a) A corrente i_o.

b) A tensão V_o.

Problema 10-7    Fonte:   Problema elaborado pelo autor do site.

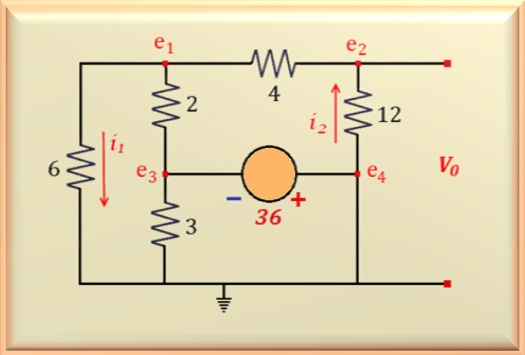

No circuito mostrado na Figura 10-07.1, calcule:

a) As correntes i₁ e i₂.

b) A tensão V_o.

Problema 10-8    Fonte:   Problema 2.42 - pag. 70 -   IRWIN, J. David - Livro: Análise de Circuitos em Engenharia - 4ª edição - Ed. Pearson Education do Brasil - 2013.

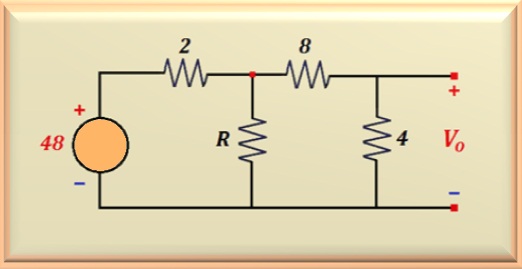

No circuito mostrado na Figura 10-08.1, sabendo que V_o = 12 Volts, calcule o valor de R.

Problema 10-9    Fonte:   Problema elaborado pelo autor do site.

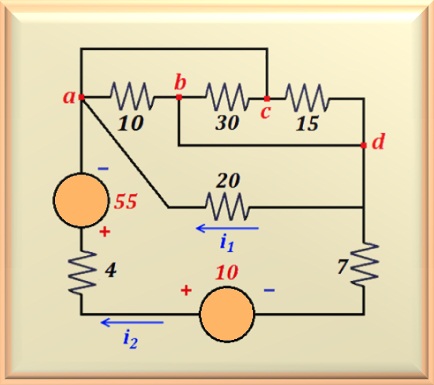

No circuito mostrado na Figura 10-09.1, calcule:

a) Calcule i₁ e i₂.

b) Qual a potência dissipada no resistor de 20 ohms?

Problema 10.10    Fonte:    Prob 3.52 - página 61 -    NILSSON & RIEDEL -    Livro: Circuitos Elétricos - 8ª edição - Ed. Pearson Education do Brasil - 2010.

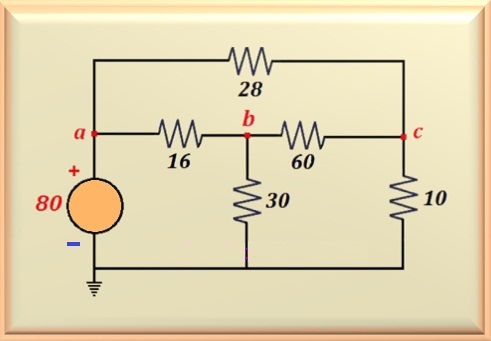

Use transformação Delta-Estrela e calcule as tensões V_b e V_c no circuito mostrado na Figura 10-10.1.

Problema 10-11    Fonte:   Questão 24 da prova de acesso Professor de Elétrica do IF de Santa Catarina, Edital 42/2014.

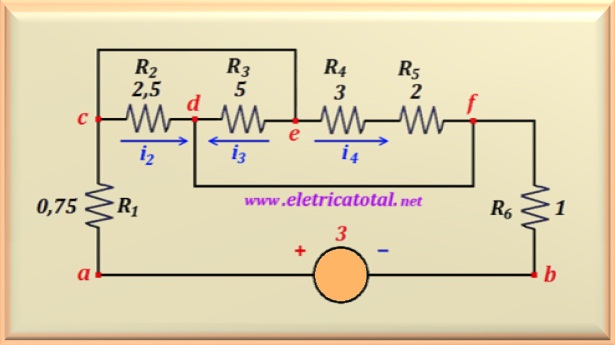

No circuito da Figura 10-11.1, calcule o valor das correntes i₂ , i₃ e i₄ sobre os resistores R₂ , R₃ e R₄, respectivamente.

Problema 10.12    Fonte:    Prob 2.57 - página 74 -    IRWIN, J. David -    Livro: Análise de Circuitos em Engenharia - 4ª edição - Ed. Pearson Education do Brasil - 2013.

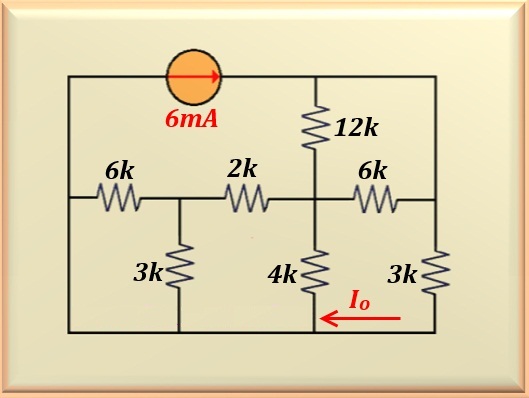

Determine o valor de I_o no circuito mostrado na Figura 10-12.1.

Atenção: Em "Respostas de Alguns Problemas" no final do livro, na página 829, há um erro de impressão na resposta deste problema. Consta o valor 4 A, quando a resposta correta é 4 miliampère (4 mA).

Problema 10-13    Fonte:   Problema elaborado pelo autor do site.

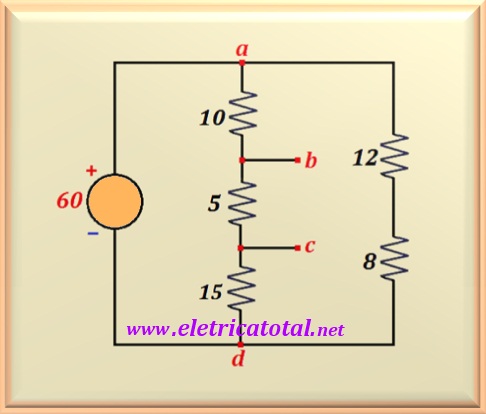

Use um divisor de tensão e calcule a tensão V_bc no circuito mostrado na Figura 10-13.1.

Problema 10-14    Fonte:   Problema elaborado pelo autor do site.

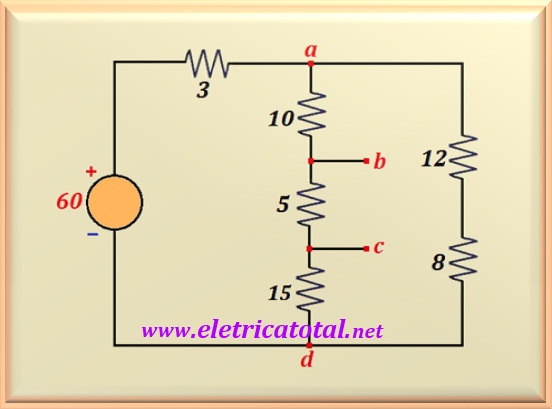

Use um divisor de tensão e calcule a tensão V_bc no circuito mostrado na Figura 10-14.1.

Problema 10-15    Fonte:   Problema elaborado pelo autor do site.

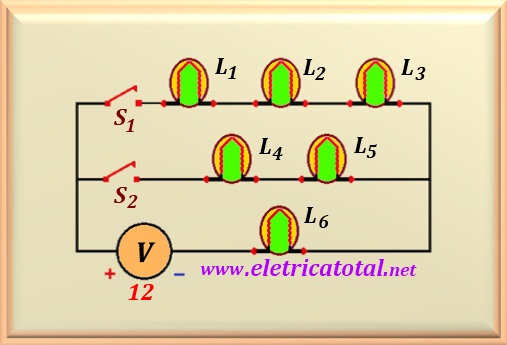

Na Figura 10-15.1 todas as lâmpadas possuem uma tensão nominal de 4 volts e uma potência de 16 watts cada uma. Entenda-se que quando a lâmpada dissipar a potência nominal (16 watts) ela estará com brilho máximo. Pede-se:

a) Com S₁ fechada e S₂ aberta as lâmpadas acenderão com brilho máximo?

b) Com S₁ aberta e S₂ fechada, quais lâmpadas acenderão com brilho máximo?

c) Com ambas chaves, S₁ e S₂ fechadas, quais lâmpadas acenderão com brilho máximo?

Problema 10-16    Fonte:   Problema elaborado pelo autor do site.

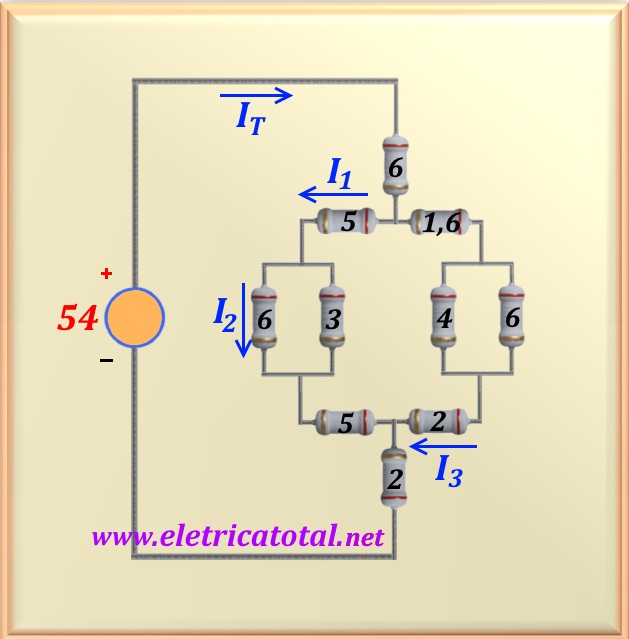

No circuito da Figura 10-16.1, determine:

a) O valor de I_T.

b) Os valores de I₁ , I₂ e I₃.

c) A potência dissipada no resistor de 1,6 Ω.

Problema 10-17    Fonte:   Problema elaborado pelo autor do site.

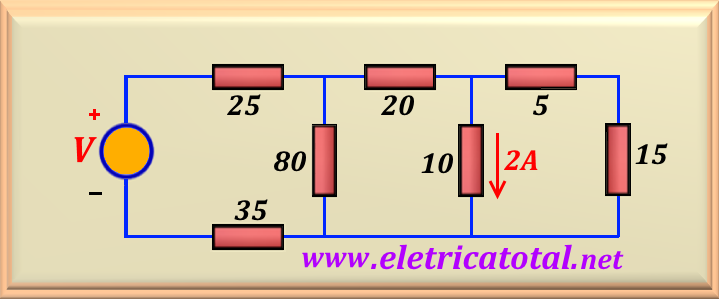

Encontre o valor de V com as informações fornecidas pelo circuito mostrado na Figura 10-17.1.

Problema 10-18    Fonte:   Problema 3.23 - página 65 -    O'MALLEY, John -    Livro: Análise de Circuitos - 2ª edição - Coleção Schaum - Ed. Makron Books - 1994.

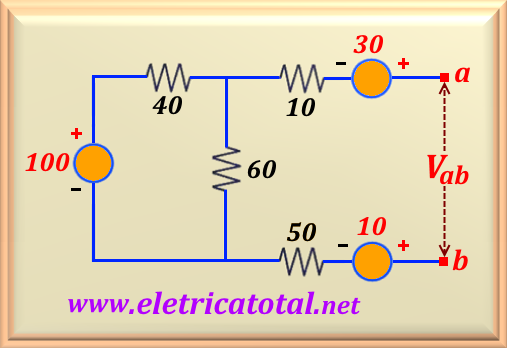

Encontre o valor de V_ab sobre o circuito aberto conforme mostrado na Figura 10-18.1.

Problema 10-19    Fonte:   Problema 2.24 - página 66 -    IRWIN, J. David -    Livro: Análise de Circuitos em Engenharia - 4ª edição - Ed. Pearson Education do Brasil - 2013.

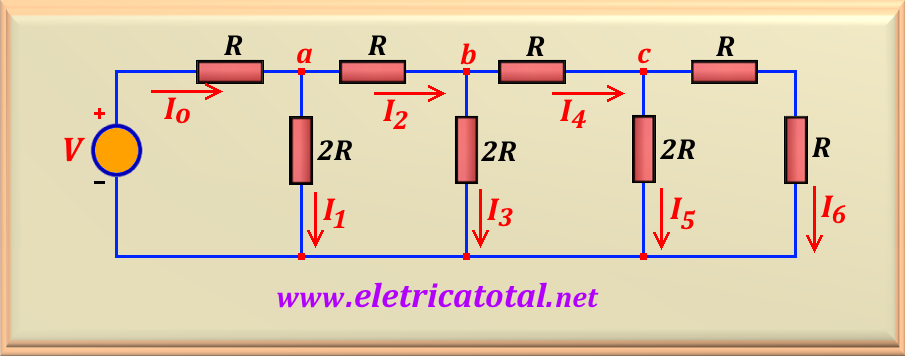

O circuito mostrado na Figura 10-19.1 é usado em conversores digital-analógico. Determine expressões para I₁, I₃ e I₅ em termos de I_o.

Problema 10-20    Fonte:   Problema F6 da lista da UFRGS - 2016.

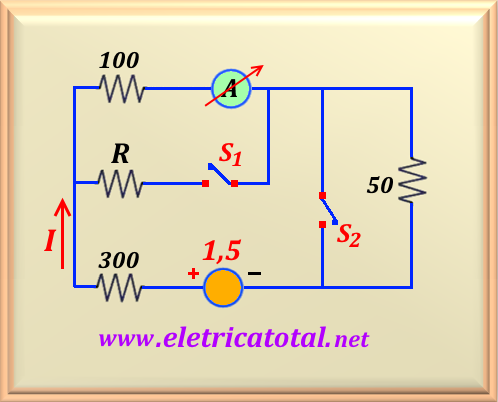

A corrente medida pelo amperímetro A no circuito da Figura 10-20.1 é a mesma quando ambas as chaves estão abertas ou fechadas. Determine o valor de R.

Problema 10-21    Fonte:   Problema elaborado pelo autor do site.

Para o circuito mostrado na Figura 10-21.1, determine:

a) Os valores de I e I₁.

b) A potência dissipada pelo resistor de 14 ohms.

Solução do problema usando Lei de Kirchhoff   clique aqui!

Solução do problema usando Teorema da Linearidade   clique aqui!

Problema 10-22    Fonte:   Problema elaborado pelo autor do site.

Para o circuito mostrado na Figura 10-22.1, sabendo que V = 60 volts, determine:

a) A tensão no ponto A, ou seja, V_A.

b) A diferença de potencial entre os pontos c-e.

Solução do problema usando Lei de Kirchhoff   clique aqui!

Problema 10-23    Fonte:   Problema 12 - Lista de Problemas Circuitos I - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2013 - Prof. Dr. Valner Brusamarello.

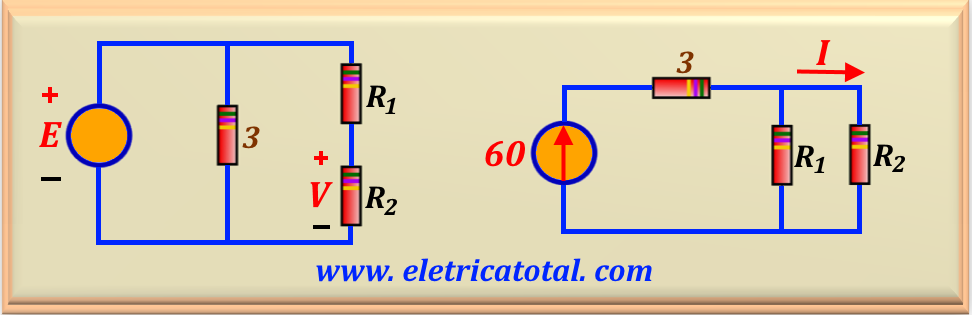

Nos dois circuitos mostrados na Figura 10-23.1, R₁ e R₂ são os mesmos. Sabendo que no primeiro circuito V = (1/3) E, determine I no segundo circuito.
