Problema 10-14    Fonte:   Problema elaborado pelo autor do site.

Use um divisor de tensão e calcule a tensão V_bc no circuito mostrado na Figura 10-14.1.

Solução do Problema 10-14

Aparentemente parece que este problema é igual ao anterior. Porém, pode-se perceber que há um resistor de 3 ohms em série com o conjunto de resistorers do problema anterior. Isto modifica a maneira de solucionar este problema. Deve-se entender que haverá uma queda de tensão no resistor de 3 ohms.

Para calcular essa queda de tensão, deve-se calcular qual a resistência equivalente entre os pontos a - d. O ramo que contém os três resistores em série gera um único resistor de valor igual a R' = 5 + 10 + 15 = 30 ohms. O outro ramo gera um outro resistor de valor igual a R'' = 8 + 12 = 20 ohms. Agora, calculando-se o paralelo entre R' e R'':

Efetuando-se o cálculo:

Usando um divisor de tensão, calcula-se o valor de V_ad:

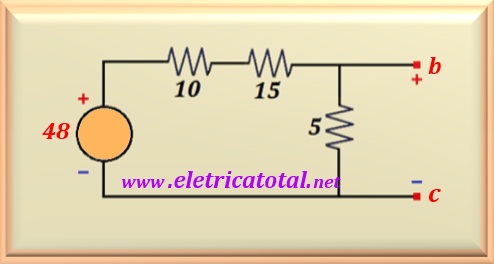

A partir deste momento a solução é a mesma do problema anterior, com a diferença de que a tensão é 48 volts e não 60 volts. Veja na figura abaixo como ficou o circuito.

Vamos aplicar a equação do divisor de tensão.

Essa modificação, neste problema, teve o objetivo de mostrar como um resistor em série modifica a tensão em um ponto do circuito passando de 10 volts (resultado do problema anterior) para 8 volts (resultado deste problema).
