Problema + Difícil 55-1    Fonte:   Problema 12 - Lista de Problemas RLC - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

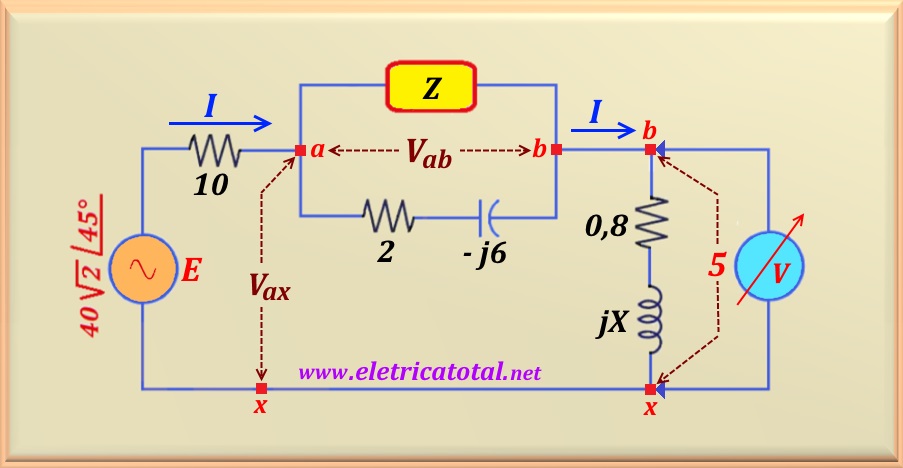

Para o circuito da figura abaixo temos que V = 5,   I = 3 + j4  e  E = 40√2∠45°. Determine   Z,   X   e   V_ab.

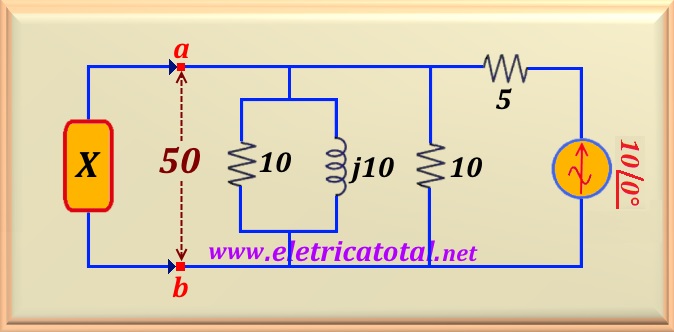

Problema + Difícil 55-2    Fonte:   Questão 1 - Lista 1ª área - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 1972 - Prof. Dr. Sérgio Machado Bordini.

Problema + Difícil 55-3    Fonte:   Problema 18 - Lista de Problemas RLC - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

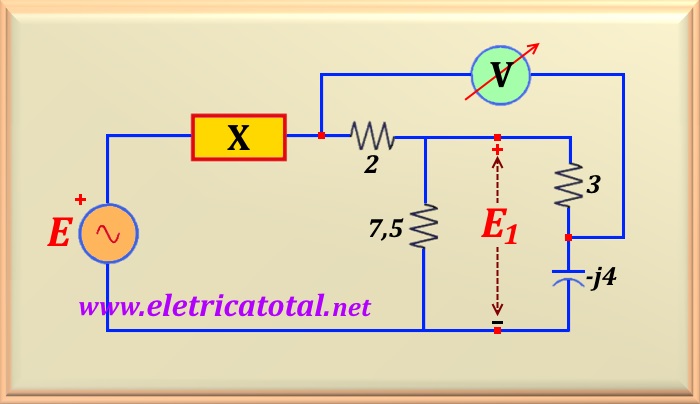

Para o circuito da figura abaixo temos que E está em fase com E₁ e a leitura do voltímetro V é de 60 volts. Além disso, X é um componente R , L ou C puro.   Determine E₁,  E   e   X.

Problema + Difícil 55-4    Fonte:   Problema 38 - Lista de Problemas RLC - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

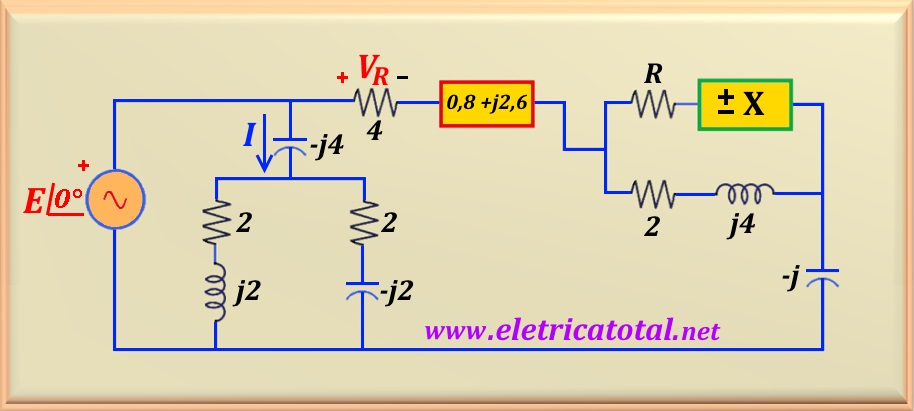

Para o circuito da figura abaixo temos que |V_R| = 2. |I|. Sabemos que V_R está atrasada 90° em relação a I. Além disso, X é um componente R , L ou C puro.   Determine R e  X.

Problema + Difícil 55-5    Fonte:   Adaptado do Problema 30 - Lista de Problemas RLC - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2017 - Prof. Dr. Valner Brusamarello.

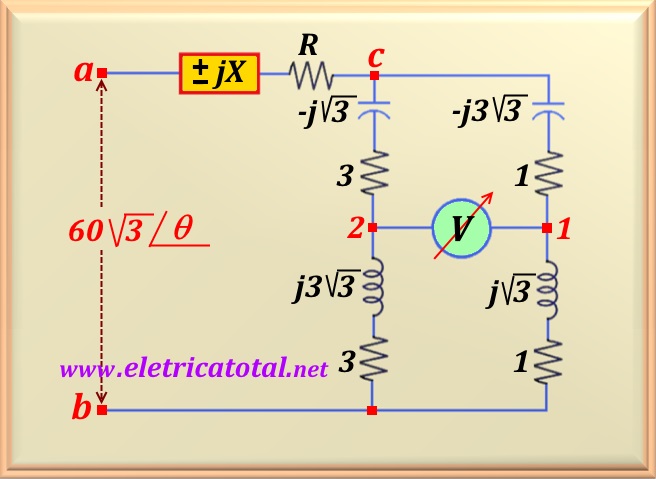

Sabendo que V_ab = 60√3∠θ e que o voltímetro V mede 60 volts entre os pontos 1 e 2, determine:

a) V_cb sabendo que o mesmo está 30° atrasado em relação a V_ab.

b) O valor de V_ac e de I_T.

b) Os valores de R e X.

Problema + Difícil 55-6    Fonte:   Problema 33 - Lista de Problemas RLC - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2017 - Prof. Dr. Valner Brusamarello.

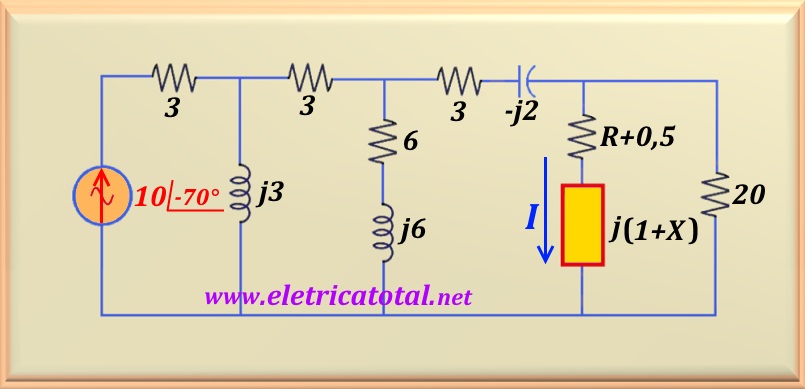

Determine os valores de R e X no circuito da figura abaixo sabendo que I = 1,6∠73,1°.

Atenção - Na lista de exercícios da UFRGS a resposta a este problema está com erro de digitação. A resposta correta é:   X = -9,  e  R = 1,5. Na lista consta X = 9. Neste caso X seria um indutor. Não é o caso. X é um capacitor com reatância de 9 ohms, como será demonstrado na solução do problema.

Problema + Difícil 55-7    Fonte:   Problema 7 - Lista IV de Problemas RLC 2008 - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2008 - Prof. Dr. Valner Brusamarello.

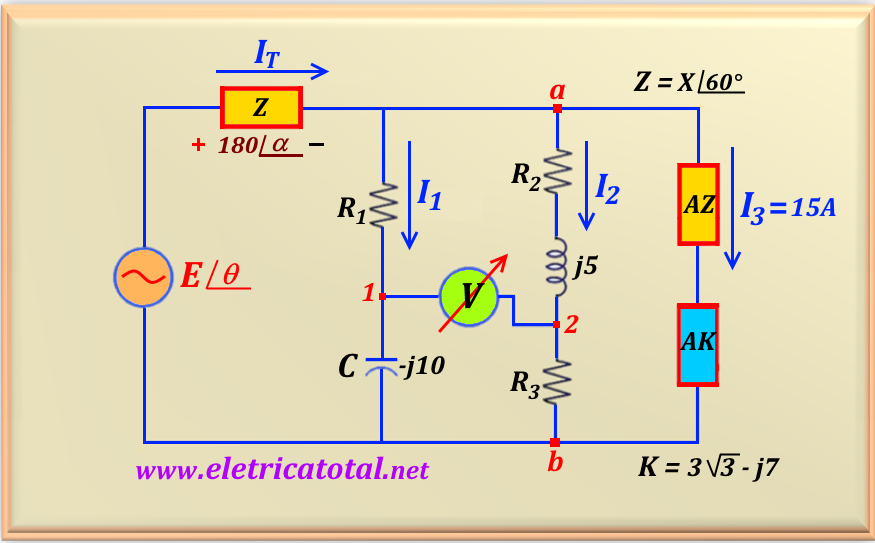

No circuito abaixo, determine o módulo e fase da fonte de tensão E, e o valor de Z (sabe-se que Z = X∠60°, onde X é uma constante a determinar). Determine, também, o valor da constante A, sabendo que a corrente I₃ vale 15 A e o voltímetro V indica 75 V. Sabe-se ainda, que o ângulo α está 60° adiantado em relação à V_ab. Observe que é fornecida, no circuito, a tensão sobre Z.

Valores das Resistências:   R₁ = 10√3  Ω   R₂ = R₃ = 2,5√3   Ω

Problema + Difícil 55-8    Fonte:   Adaptado do Problema 4 - Lista IV de Problemas RLC 2008 - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2008 - Prof. Dr. Valner Brusamarello.

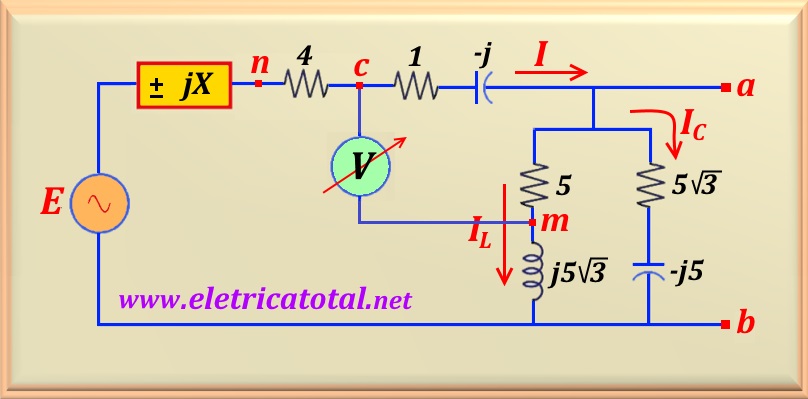

No circuito mostrado na Figura 55-08.1, sabe-se que a leitura do voltímetro V é de 70 volts. Além disso, a tensão E está atrasada de 30° em relação à V_ab. Determine o módulo e fase da fonte de tensão E, bem como o valor e natureza de X. Determine, também, o valor de V_ab , I e a tensão V_ca. Faça um diagrama fasorial das principais tensões no circuito.

Problema + Difícil 55-9    Fonte:   Adaptado do Problema 31 - Lista IV de Problemas RLC 2008 - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2008 - Prof. Dr. Valner Brusamarello.

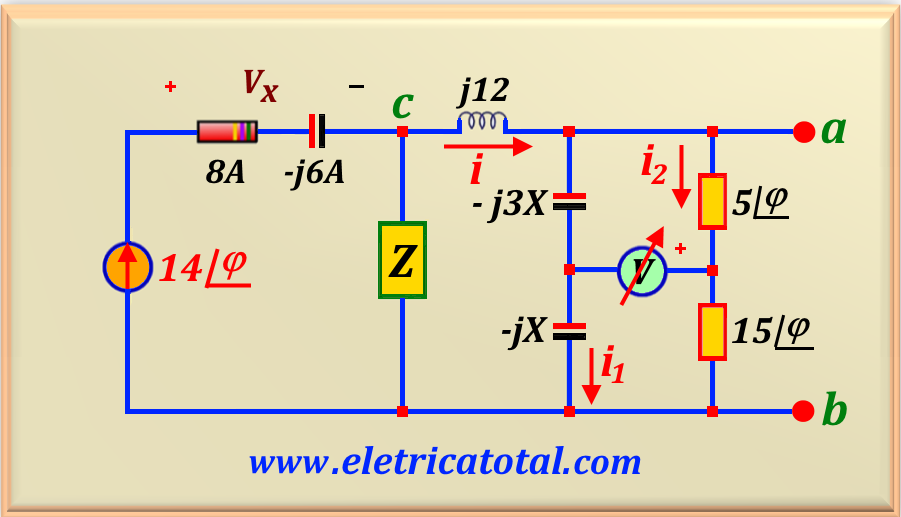

No circuito mostrado na Figura 55-09.1, sabe-se que a leitura do voltímetro V mede 100 volts e i = A∠φ. Além disso, a tensão lida pelo voltímetro está em fase com V_m e φ = 36,87°. Determine:

a) os valores de i, i₁ e i₂;

b) o valor de A e X;

c) o valor de Z.
