Problema 58-1    Fuente:  Problema desarrollado por el autor del sitio.

Calcule a qué frecuencia el circuito que se muestra en la Figura 58-01.1 tendrá el valor de voltaje más bajo en los terminales a-b . Haz un gráfico que muestre los valores alrededor de la frecuencia de rechazo.

Problema 58-2    Fuente:   Problema desarrollado por el autor del sitio.

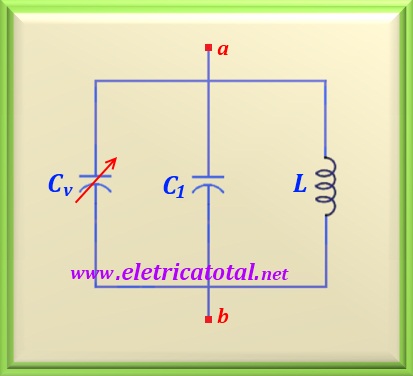

Queremos usar un circuito paralelo LC para sintonizar las frecuencias correspondientes en el rango AM, que varía entre 530 kHz y 1600 kHz. Usando un inductor de 100 µH calcular el valor de un condensador variable, que asociado en paralelo a uno fijo, proporciona la sintonización de la banda de AM ( vea la Figura 58-02.1 ).

Problema 58-3    Fuente:   Ejemplo 20.5 - página 614 - BOYLESTAD, Robert L. - Libro: Introdução à Análise de Circuitos - 10ª ed. - 2008.

Un circuito serie RLC está diseñado para resonar en ω_S = 10⁵ rad/s, con un ancho de banda de 0,15 ω_S, y consume 16 vatios de una fuente de 120 voltios cuando en resonancia.

a) Determine el valor de R.

b) Calcular ancho de banda en hertz.

c) Calcular los valores nominales de L y C.

d) Cual es el Q_S del circuito.

e) Determinar el ancho de banda relativo.

Problema 58-4    Fuente:   Exemplo 13.6 - página 343 - BARTKOWIAK, Robert A. - Libro: Circuitos Elétricos - 2ª ed. - Editora Makron Books - 1999.

Un circuito resonante en serie tiene una frecuencia de resonancia de 10 KHz . ¿Si Q = 100 , cuáles son las frecuencias de corte?

Problema 58-5    Fuente:   problema 6 - página 355 - BARTKOWIAK, Robert A. - Libro: Circuitos Elétricos - 2ª ed. - Editora Makron Books - 1999.

El circuito de antena de un receptor de radio consiste en una conexión en serie de una bobina de radio con 10 mH, un condensador variable y una resistencia 50 ohmios. Una señal de 880 kHz produce una diferencia en potencial de 100 µV en la resonancia. Encontre:

a) La corriente en la resonancia;

b) El valor de la capacitancia en resonancia;

c) Determine el Q del circuito de la antena.

Problema 58-6    Fuente:   Ejemplo 14.5 - página 317 - HUGGES, A. E. - Libro: Electrical and Eletronic Technology - 10ª ed. - Editora Pearson - 2006.

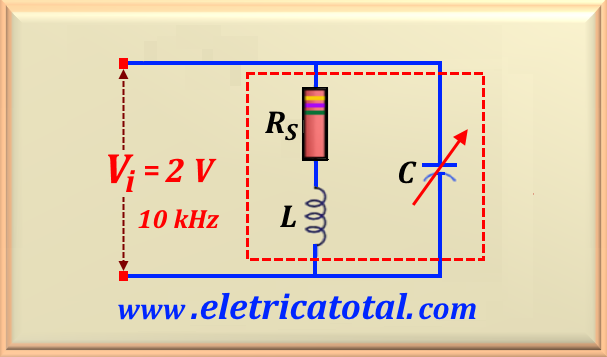

Una bobina tiene una resistencia de 1 kΩ y una inductancia de 0,15 H. Está conectado en paralelo con un capacitor variable. El circuito se alimenta con una fuente AC que tiene una diferencia de potencial igual a 2  V a una frecuencia de 10 kHz, como se muestra en la Figura 58-06.1. Determinar:

a) la capacitancia del capacitor cuando la corriente suministrada es mínima;

b) la impedancia dinámica, Z_d, del circuito en resonancia;

c) la corriente suministrada por la fuente.

Problema 58-7    Fuente:   Ejemplo 17.8 - página 376 - HUGGES, A. E. - Libro: Electrical and Eletronic Technology - 10ª ed. - Editora Pearson - 2008.

Para el circuito serie RLC que se muestra en la Figura 58-07.1 calcule:

a) la frecuencia de resonancia y el ancho de banda del circuito;

b) el voltaje de salida, V_o, en resonancia y frecuencias laterales;

c) el valor de las frecuencias laterales o de media potencia.

Problema 58-8    Fuente:   Problema preparado por los autores del sitio.

Para el circuito que se muestra en la Figura 58-08.1 calcule:

a) el valor de Z para que el circuito esté en resonancia a una frecuencia de 100 Hz;

c) calcular los valores de L y C;

b) y el ancho de banda del circuito.
