Problema 52-1    Fuente:  Problema 32 - página 440 -    BOYLESTAD, Robert -    Libro: Introdução à Análise de Circuitos - 10ª edição - Ed. Pearson Education do Brasil - 2004.

Un circuito disipa 100 vatios (potencia media) a 150 V (voltaje de entrada efectivo) y 2 A (corriente de entrada efectiva). ¿Cuál es el factor de potencia ? Repita el problema para una potencia de 0 vatio y 300 vatios.

Problema 52-2    Fuente:  Problema 33 - página 440 -    BOYLESTAD, Robert -   Libro: Introdução à Análise de Circuitos - 10ª edição - Ed. Pearson Education do Brasil - 2004.

El factor de potencia de un circuito es 0,5 retrasado y la potencia disipada es 500 vatios. Si el voltaje de entrada viene dado por v = 50 sen(ωt + 10°), determinar la corriente de entrada.

Problema 52-3    Fuente:   Problema 11 - página 448 -    HAYT, William Jr, KEMMERLY, Jack E. , DURBIN, Steven M. -    Libro: Análise de Circuitos em Engenharia - 7ª edição - Ed. McGraw Hill - 2008.

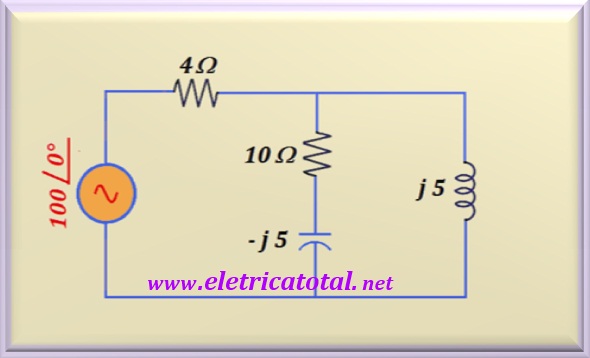

Determine la potencia media absorbida por cada uno de los elementos del circuito se muestra en la Figura 52-03.1.

Problema 52-4.    Fuente:   Problema 10.34 - página 255 -    NILSSON, James W. & RIEDEL, Susan -    Libro: Circuitos Elétricos - 5ª edição - Editora LTC - 1999.

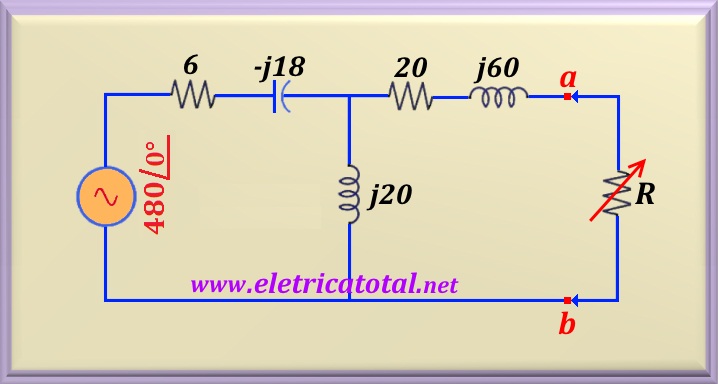

En el circuito que se muestra en la Figura 52-04.1, la resistencia R se ajusta de modo que la potencia que se disipa lo más grande posible. El valor de la fuente de voltaje está en RMS. Determine:

a)   el valor de R.

b)   la potencia disipada por R en las condiciones del ítem a.

Problema 52-5    Fuente:   Problema 19 - página 449 -    HAYT, William Jr, KEMMERLY, Jack E. , DURBIN, Steven M. -    Libro: Análise de Circuitos em Engenharia - 7ª edição - Ed. McGraw Hill - 2008.

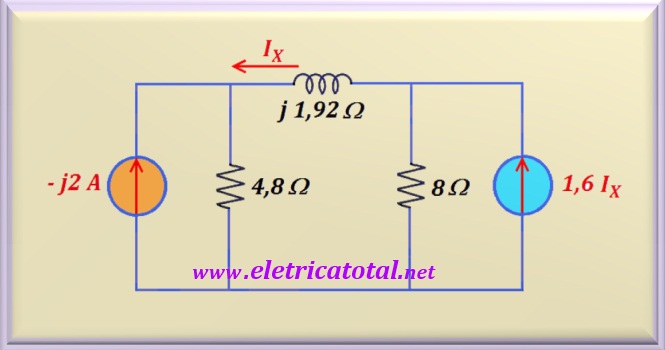

Determine la potencia media proporcionada por la fuente dependiente en el circuito que se muestra en la Figura 52-05.1.

Problema 52-6    Fuente:  Problema 12.15 - página 262 -    EDMINISTER, Joseph A. -    Libro: Circuitos Elétricos - Ed. McGraw Hill - 1971.

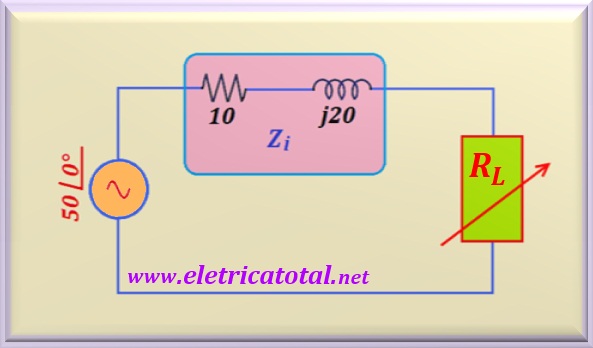

En el circuito que se muestra en la Figura 52-06.1, la carga Z_L consiste en una resistencia variable R_L. Determine el valor de R_L para lo cual la fuente entrega la máxima potencia a la carga. Determine el valor de esta potencia máxima, P.

Problema 52-7    Fuente:  Adaptado del Problema 12.17 - página 262 -    EDMINISTER, Joseph A. -    Libro: Circuitos Elétricos - Ed. McGraw Hill - 1971.

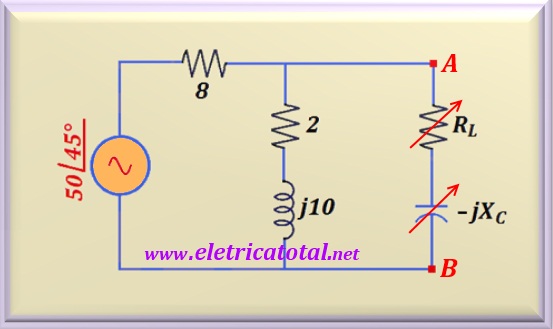

En el circuito que se muestra en la Figura 52-07.1, la carga conectada a los terminales A-B está constituida por una resistencia variable R_L y una reactancia capacitiva X_C, variable entre 2 y 8 ohmios. Determine el valor de R_L y X_C que dan como resultado una transferencia de potencia máxima a la carga. Determine el valor de esta potencia máxima entregada a la carga.

Problema 52-8    Fuente:  Problema desarrollado por el autor del sitio.

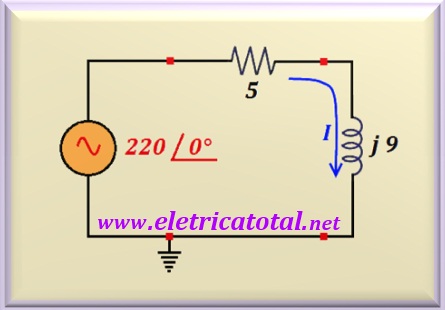

Sea un consumidor donde el voltaje suministrado por la compañía de distribución de energía es   220 ∠ 0° V (rms).    La impedancia que representa todo el circuito del consumidor ( vea la Figura 52-08.1 ) viene dada por la impedancia compleja Z = 5 + j 9 Ω   ¿Cuál es el valor del factor de potencia del consumidor y cómo solucionarlo para FP = 0,95?

Problema 52-9    Fuente:  Problema desarrollado por el autor del sitio.

Se calculan las potencias en un circuito, donde la potencia media igual a P = 1 300 vatios y una potencia valor aparente de S = 1 900 VA. Después de la corrección del factor de potencia (FP), la potencia aparente medida fue S_N = 1 410 VA. Encontrar:

a)   el valor de FP antes y después de la corrección.

b)   el valor de Q (potencia reactiva) antes y después de corregir el FP.

Problema 52-10    Fuente:  Problema 3 del Ensayo de Circuitos Eléctricos II - UFRGS - 1975.

En el circuito de la Figura 52-10.1 tenemos:

1 - carga útil Z₁   ⇒   40 √2 kVA con PF = 0,707 por adelantado.

2 - carga Z₂ = R₂ + j X₂.

La lectura de los instrumentos es:

V₁ = 1.000 √2   V,   V₂ = 125   V   y  W = 100   kilovatios.

Se sabe que el circuito global es predominantemente inductivo. Determinar:

a)   los valores de I₁ y I₂

b)   los valores de R₂ y X₂

Problema 52-11    Fuente:  Problema elaborado por el autor del sitio web.

Una red de 200 V está suministrando 300 A a una carga dada. Conexión de un banco de capacitores 15 kVAR en paralelo con la carga la corriente de línea se reduce a 250 A. Determinar:

a)   la potencia activa o real de la carga;

b)   el FP de la carga útil.

Problema 52-12    Fuente:  Problema elaborado por el autor del sitio web.

En el circuito de la Figura 52-12.1 sabemos que:

1 - El amperímetro A mide una corriente de 8 A.

2 - El voltímetro V mide una tensión de 160 V.

3 - El vatímetro W mide una potencia real de 916,5 W.

4 - El factor de potencia del circuito es 0,783.

Con base en la información anterior, determine:

a)   los valores de X₂ y la potencia en la resistencia R₂.

b)   los valores de R₁ y X₁

Problema 52-13    Fuente:  Problema elaborado por el autor del sitio web.

Si se sabe que la potencia disipada por el circuito que se muestra en la Figura 52-13.1 es 960 W con PF = 0.6 capacitivo y que 4 R = 3 X, determine los valores de R, X y X_C.
