Problema 53-1    Fonte:  Problema elaborado pelo autor do site.

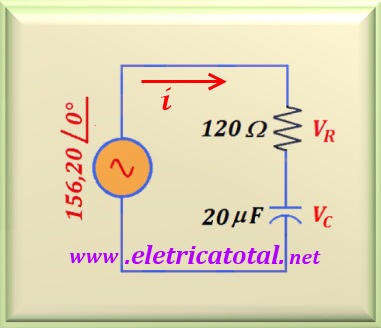

Na Figura 53-01.1 onde V = 156,2 sen (500 t), determine:

a) a corrente i.

b) a tensão sobre o resistor e sobre o capacitor.

c) faça um diagrama fasorial do circuito.

Problema 53-2    Fonte:   Problema 4 - Lista de Problemas RLC - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

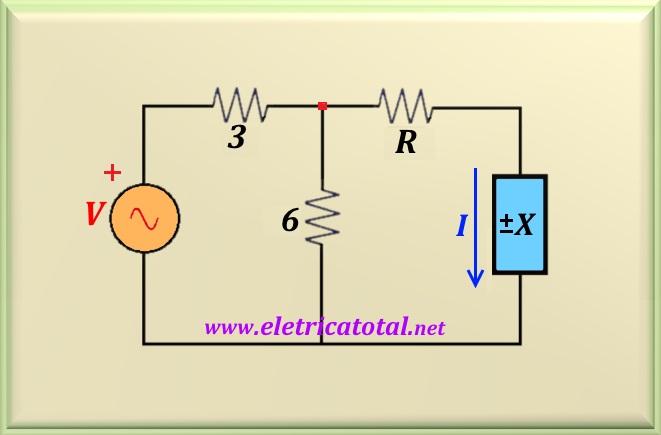

No circuito da Figura 53-02.1, V = - 300 sen (100 t - 20°) e I = 20 sen(100t - 146,9°). Determine R e X.

Atenção:    Na lista da Ufrgs há alguns erros de digitação. Na corrente I, em vez de wt, é 100t. No desenho não está representada a corrente I. Veja circuito acima com a correção. Na resposta aparece X = C = 1250 uF.   X é a reatância em ohms. C é a capacitância em microfarads. Logo, a resposta correta é: R = 4 Ω,   X = 8 Ω   e    C = 1250 µF.

Problema 53-3    Fonte:   Problema elaborado pelo autor do site.

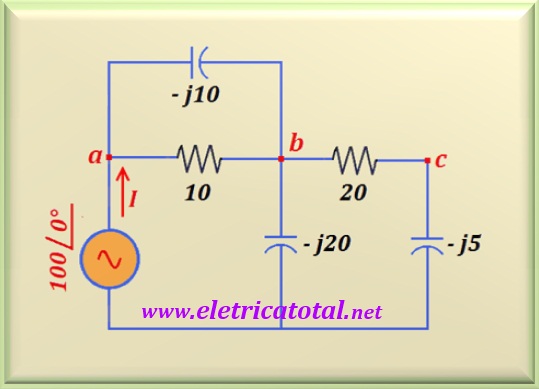

Na Figura 53-03.1, onde V = 100 ∠ 0°, determine:

a) a corrente I.

b) a tensão, V_b, no ponto b.

c) a tensão, V_c, no ponto c.

Problema 53-4    Fonte:  Problema elaborado pelo autor do site.

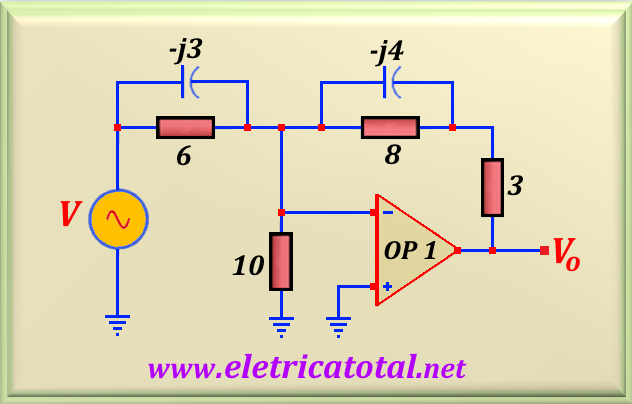

Na Figura 53-04.1 temos V = 2 sen (500 t - 30°). Determine o valor de V_o.

Problema 53-5    Fonte:  Problema elaborado pelo autor do site.

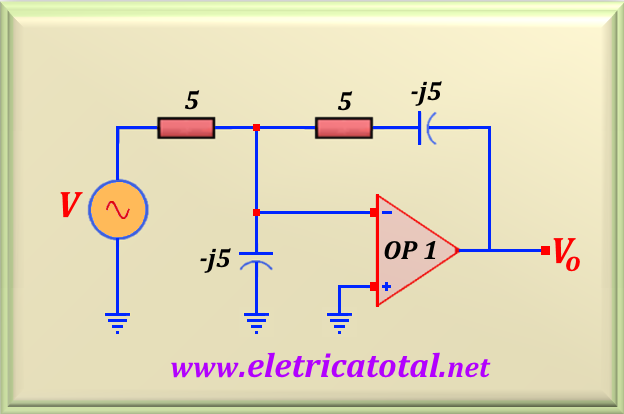

Na Figura 53-05.1 temos V = 4 sen (200 t + 30°). Determine o valor de V_o.

Problema 53-6    Fonte:  Problema elaborado pelo autor do site.

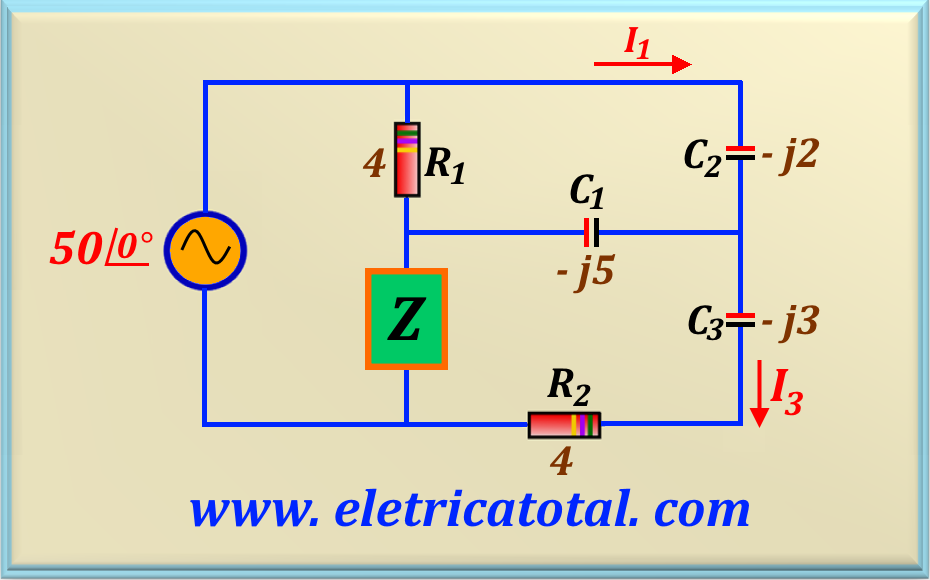

Na Figura 53-06.1 temos V = 50∠0° e sabemos que I₁ = 10∠- 90°. Determine o valor de I₃ e Z.

Problema 53-7    Fonte:  Problema elaborado pelo autor do site.

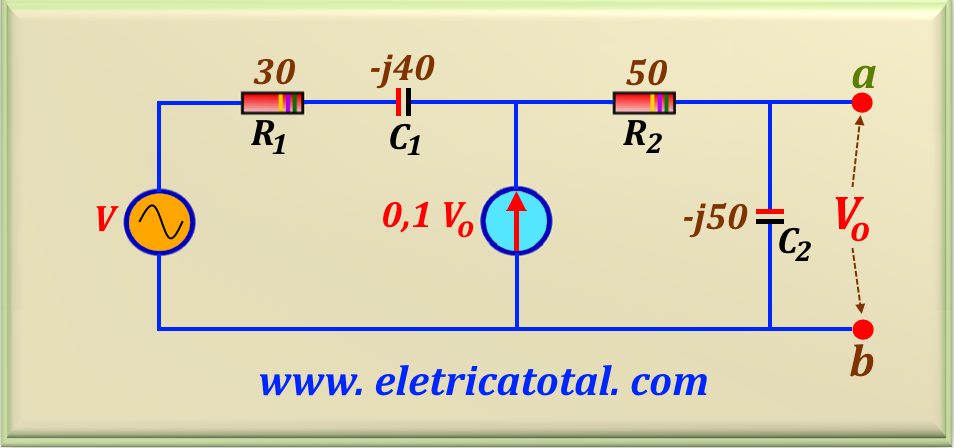

Na Figura 53-07.1 temos V = 200∠0°. Determine o equivalente de Thévenin do circuito do ponto de vista dos terminais a - b.

Problema 53-8    Fonte:  Problema elaborado pelo autor do site.

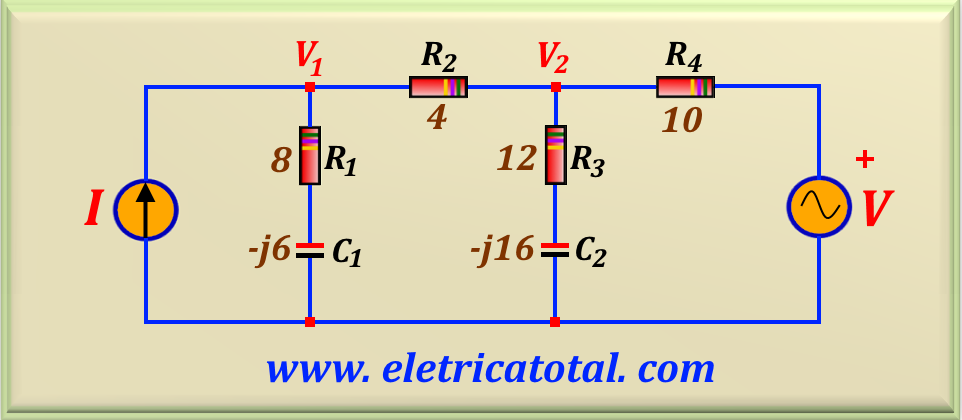

Na Figura 53-08.1 temos V = 44 + j42 V e I = 10 + j10 A. Determine V₁ e V₂.
