Problema 58-1    Fonte:  Problema elaborado pelo autor do site.

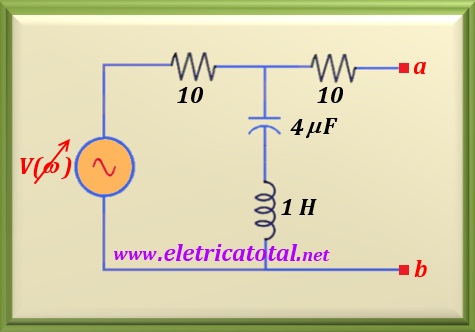

Calcule em que frequência o circuito mostrado na Figura 58-01.1, apresentará o menor valor de tensão nos terminais a-b. Faça um gráfico mostrando os valores em torno da frequência de rejeição.

Problema 58-2.    Fonte:   Problema elaborado pelo autor do site.

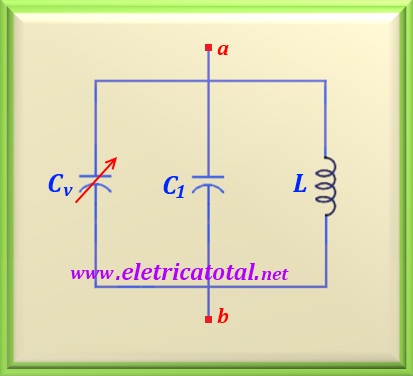

Desejamos usar um circuito paralelo LC para sintonizar as frequências correspondentes à faixa de AM, que varia entre 530 KHz e 1600 KHz, conforme mostrado na Figura 58-02.1. Usando um indutor de 100 µH calcule o valor de um capacitor variável associado em paralelo a um de valor fixo, que proporcione a sintonia da faixa de AM.

Problema 58-3.    Fonte:   Exemplo 20.5 - página 614 - BOYLESTAD, Robert L. - Livro: Introdução à Análise de Circuitos - 10ª ed. - 2008.

Um circuito RLC série é projetado para entrar em ressonância em ω_S = 10⁵ rad/s, com uma largura de banda de 0,15 ω_S, e consome 16 watts de uma fonte de 120 volts na ressonância.

a) Determine o valor de R.

b) Calcule a largura de banda em hertz.

c) Calcule os valores nominais de L e C.

d) Qual o Q_S do circuito.

e) Determine a largura de banda relativa.

Problema 58-4    Fonte:   Exemplo 13.6 - página 343 - BARTKOWIAK, Robert A. - Livro: Circuitos Elétricos - 2ª ed. - Editora Makron Books - 1999.

Um circuito ressonante série possui uma frequência de ressonância de 10 KHz. Se Q = 100, quais as frequências de corte?

Problema 58-5    Fonte:   problema 6 - página 355 - BARTKOWIAK, Robert A. - Livro: Circuitos Elétricos - 2ª ed. - Editora Makron Books - 1999.

O circuito de antena de um receptor de rádio consiste de uma conexão série de uma bobina de 10 mH, um capacitor variável e um resistor de 50 ohms. Um sinal de 880 KHz produz uma diferença de potencial de 100 µV na ressonância. Encontre:

a) A corrente na ressonância.

b) O valor da capacitância na ressonância.

c) Determine o Q do circuito de antena.

Problema 58-6    Fonte:   Exemplo 14.5 - página 317 - HUGGES, A. E. - Livro: Electrical and Eletronic Technology - 10ª ed. - Editora Pearson - 2006.

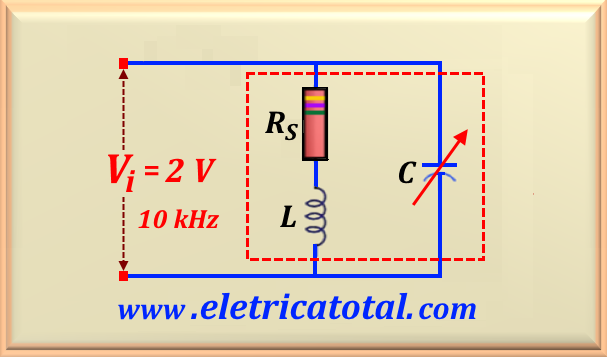

Uma bobina possui uma resistência de 1 kΩ e uma indutância de 0,15 H. Ela está conectada em paralelo com um capacitor variável. O circuito é alimentado com uma fonte AC que possui uma diferença de potencial igual a 2  V a uma frequência de 10 kHz, conforme mostra a Figura 58-06.1. Determine:

a) a capacitância do capacitor quando a corrente fornecida é mínima;

b) a impedância dinâmica, Z_d, do circuito na ressonância;

c) a corrente fornecida pela fonte.

Problema 58-7    Fonte:   Exemplo 17.8 - página 376 - HUGGES, A. E. - Livro: Electrical and Eletronic Technology - 10ª ed. - Editora Pearson - 2008.

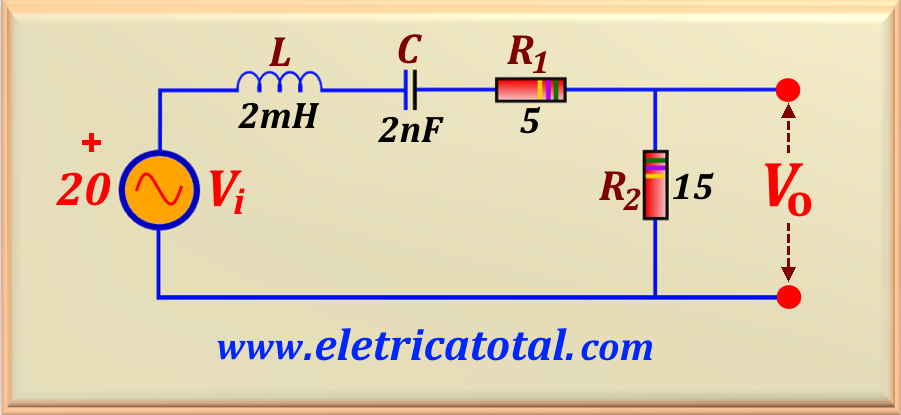

Para o circuito RLC série mostrado na Figura 58-07.1 calcule:

a) a frequência de ressonância e a largura de banda do circuito;

b) a tensão de saída, V_o, na ressonância e nas frequências laterais;

c) o valor das frequências laterais ou de meia potência.

Problema 58-8    Fonte:   Problema elaborado pelos autores do site.

Para o circuito mostrado na Figura 58-08.1 calcule:

a) o valor de Z para que o circuito esteja em ressonância de forma que I seja máximo;

b) a frequência de ressonância e a largura de banda do circuito;

c) qual o valor da corrente na condição do item a).
