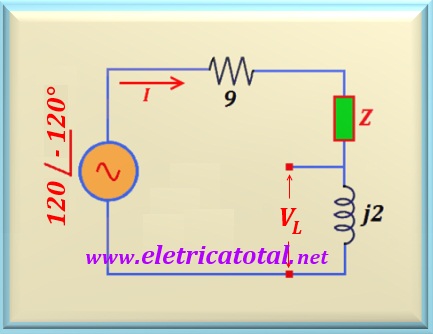

Problema 54-1    Fonte:  Problema 6.26 - página 103 - EDMINISTER, Joseph A. - Livro: Circuitos Elétricos - 6ª ed. - Ed. McGraw Hill - 1971

A queda de tensão na reatância j2 do circuito série na Figura 54-01.1 é V_L = 13,04 ∠+15°. Determine o valor de Z.

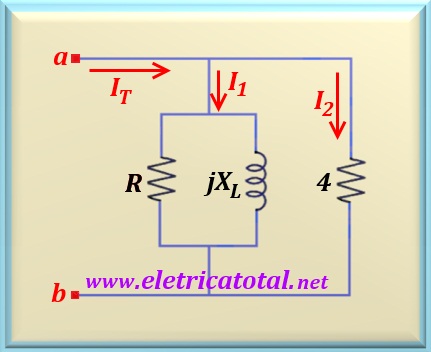

Problema 54-2    Fonte:  Problema 6.7 - página 95 -   EDMINISTER, Joseph A. - Livro: Circuitos Elétricos - Ed. McGraw Hill - 1971

Os valores eficazes das correntes I₁ , I₂ e I_T são respectivamente 18 , 15 e 30 A, no circuito mostrado na Figura 54-02.1 Determine as impedâncias desconhecidas R e X_L.

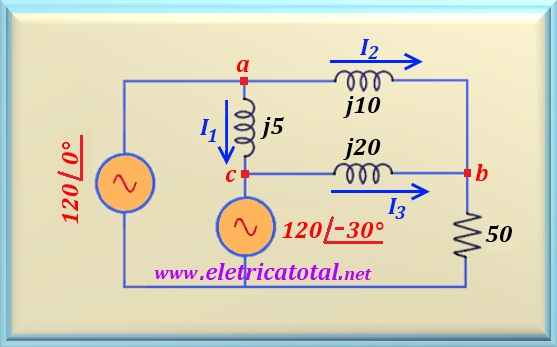

Problema 54-3    Fonte:  Exercício 8-31 - página 421 -    THOMAS, Roland E. , ROSA, Albert J. , THOUSSAINT, Gregory J. -   Livro: The Analysis & Design of Linear Circuits - 6ª Edição - Ed. John Willey & Sons, Inc. - 2009.

Use o método nodal para calcular I₁, I₂ e I₃ do circuito mostrado na Figura 54-03.1.

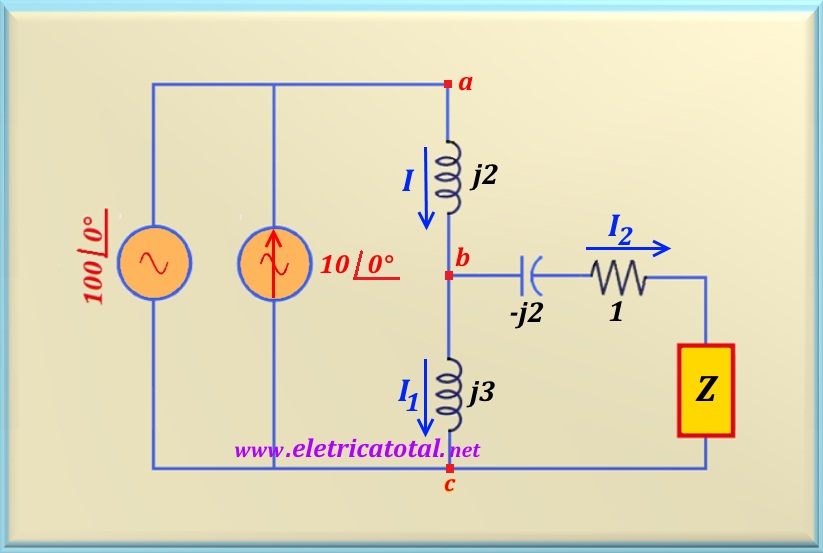

Problema 54-4    Fonte:   Problema 1 - Lista de Problemas RLC - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

Determine a impedância Z de modo que tenhamos I₂ = 10 ∠0°, no circuito mostrado na Figura 54-04.1.

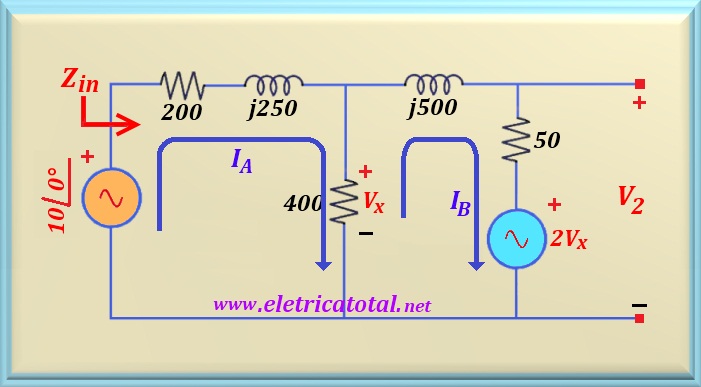

Problema 54-5    Fonte:   Adaptado do Exemplo 8-25 - página 421 -    THOMAS, Roland E. , ROSA, Albert J. , THOUSSAINT, Gregory J. -   Livro: The Analysis & Design of Linear Circuits - 6ª Edição - Ed. John Willey & Sons, Inc. - 2009.

Use o método das malhas para corrente e encontre a tensão de saída V₂ e a impedância de entrada Z_in do circuito mostrado na mostrado na Figura 54-05.1.

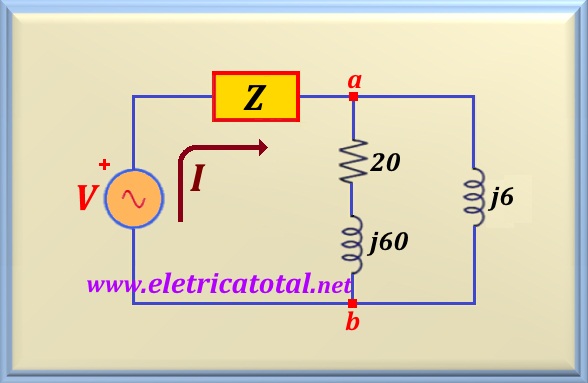

Problema 54-6    Fonte:  Problema 6.10 - página 96 - EDMINISTER, Joseph A. - Livro: Circuitos Elétricos - 1ª ed. - Ed. McGraw Hill - 1971

No circuito série-paralelo mostrado na Figura 54-06.1 o valor eficaz da tensão entre os pontos a-b, é 50 volts. Sabendo que Z = 8,5∠30°, encontre o valor de V.

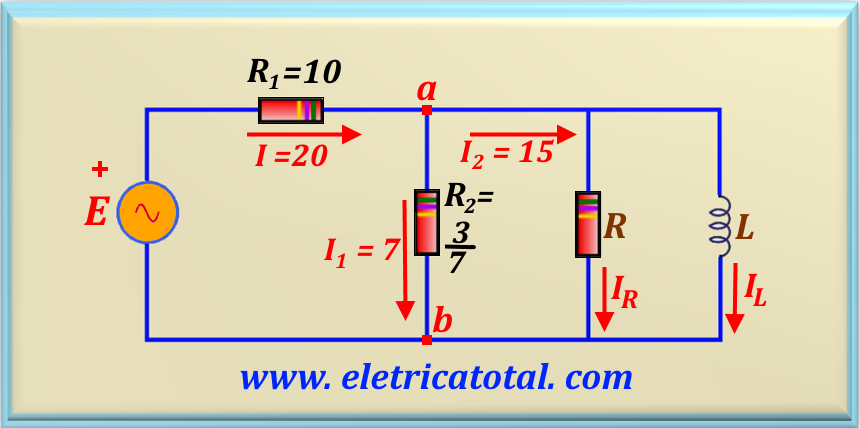

Problema 54-7    Fonte:   Problema 7 - Lista de Problemas RLC - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2017 - Prof. Dr. Valner Brusamarello.

No circuito mostrado na Figura 54-07.1 sabemos que E = A cos (10 t + α) volts e as correntes indicadas no circuito são válidas. Encontre os valores de R e L.
