Problema 54-4    Fonte:   Problema 1 - Lista de Problemas RLC - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

Determine a impedância Z de modo que tenhamos I₂ = 10 ∠0°, no circuito mostrado na Figura 54-04.1.

Solução do Problema 54-4

Em primeiro lugar, desconsidera-se a fonte de corrente, pois encontra-se em paralelo com a fonte de tensão. Determinando o equivalente Thévenin para os pontos b-c.

E a impedância de Thévenin será o paralelo entre os dois indutores, ou:

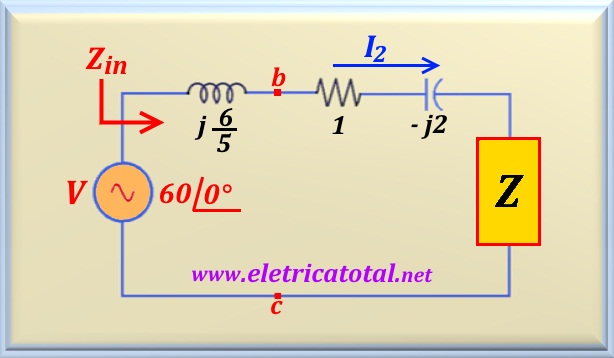

Logo, na Figura 54-04.2, mostra-se a nova configuração do circuito após o cálculo do equivalente Thévenin.

Pelo enunciado do problema, sabe-se que I₂ = 10∠0°. Então, isso permite calcular Z_in, que é a impedância total que o circuito oferece à fonte de tensão.

Somando os valores de todos os componentes que fazem parte do circuito obtemos o valor de Z_in, pois é um circuito série. Assim:
