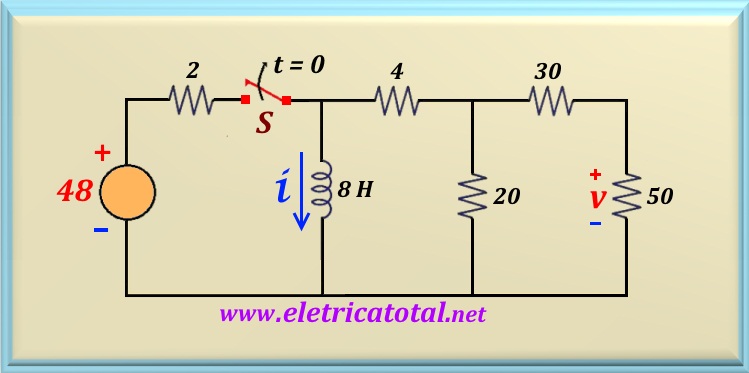

Problema 23-1    Fuente:   Problema elaborado por el autor del sitio.

En el circuito de la Figura 23-01.1, el interruptor S ha estado cerrado durante mucho tiempo. Por el momento t = 0   la llave ha sido abierta. Calcular:

a) la corriente i para t ≥ 0.

b) la voltaje v para t ≥ 0.

Problema 23-2   Fuente:    Problema 7.35 - página 301    Libro: Análise de Circuitos em Engenharia - J. David Irwin - 4ª edição - Ed. Pearson - 2013.

En el circuito de la Figura 23-02.1, el interruptor S ha estado cerrado durante mucho tiempo. Por el momento t = 0  el interruptor ha sido abierto. Calcular la corriente i(t) para t ≥ 0.

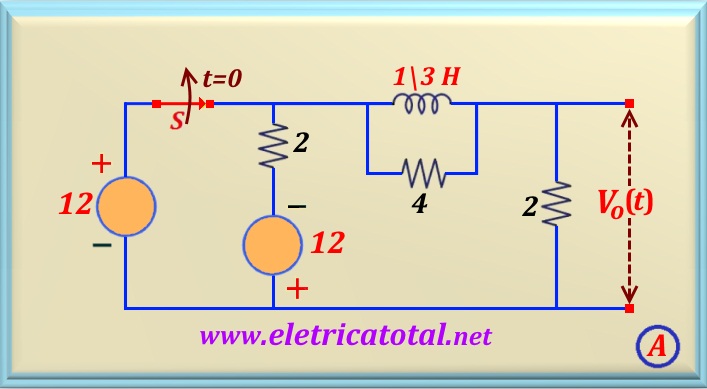

Problema 23-3    Fuente:    Problema 7.39 - página 302    Libro: Análise de Circuitos em Engenharia - J. David Irwin - 4ª edição - Ed. Pearson - 2013.

En el circuito de la Figura 23-03.1, el interruptor S ha estado cerrado durante mucho tiempo. En t = 0   el interruptor ha sido abierto. Encontrar V_o (t) para t > 0.

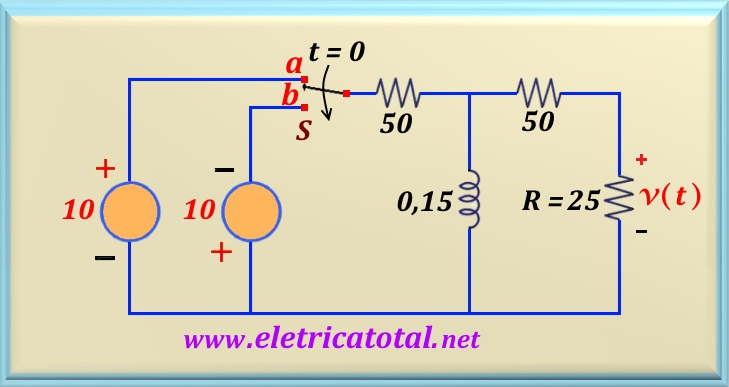

Problema 23-4    Fuente:   Ejercicio 7-15 - página 329 -    THOMAS, Roland E. , ROSA, Albert J. , THOUSSAINT, Gregory J. -   Libro: The Analysis & Design of Linear Circuits - 6ª Edição - Ed. John Willey & Sons, Inc. - 2009.

En el circuito de la Figura 23-04.1, el interruptor S ha estado cerrado durante mucho tiempo en la posición a. En t = 0   el interruptor se ha movido a la posición b. Calcular el voltaje v(t) para t > 0.

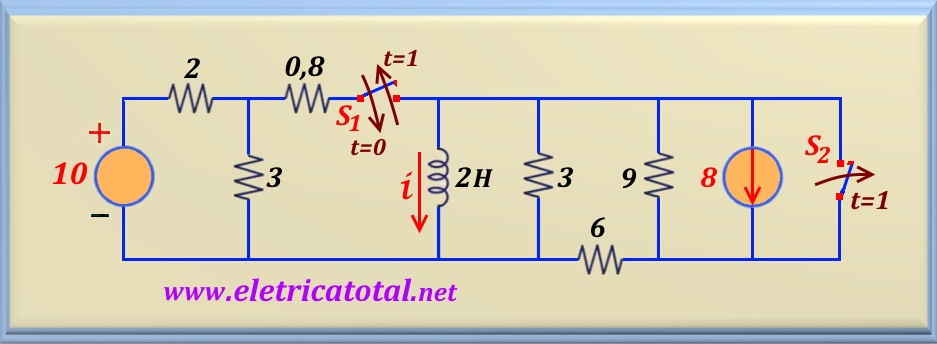

Problema 23-5    Fuente:   Ejercicio 7.13 - página 158 -    NILSSON, James W. & RIEDEL, Susan A. - Libro: Circuitos Elétricos - Ed. LTC - 5ª edição - 1999.

En el circuito de la Figura 23-05.1, el interruptor S₁ permaneció abierto durante mucho tiempo, mientras que el interruptor S₂ permaneció cerrada durante mucho tiempo. El interruptor S₁ es cerrado cuando t = 0 y, después de permanecer cerrado durante 1 s, se vuelve a abrir. El interruptor S₂ se abre cuando t = 1 s . Determine expresiones para la corriente i en el inductor que sean válidas en los rangos:

a) 0 ≤ t ≤ 1.

b) t ≥ 1.

Advertencia: en la declaración del problema hay un error tipográfico en la letra b. Donde dice t ≤ 1 s sigue leyendo t ≥ 1 s.

Problema 23-6    Fuente:   Problema 3.5 - página 11 -     Profe. Dr. João Costa Freire - Instituto Superior Técnico - Portugal     Libro: Análisis de circuitos - 2006. Disponible en: http://web.ist.utl.pt/pedro.m.s.oliveira/ProbAC.pdf

Determine la expresión para i_L en el circuito que se muestra en Figura 23-6.1.

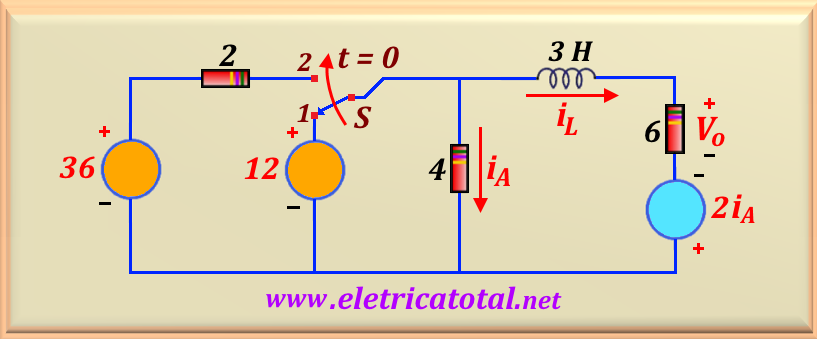

Problema 23-7    Fuente:   Problema 3.9 - página 11 -     Profe. Dr. João Costa Freire - Instituto Superior Técnico - Portugal     Libro: Análisis de circuitos - 2006. Disponible en: http://web.ist.utl.pt/pedro.m.s.oliveira/ProbAC.pdf

Determine la expresión para V_o en el circuito que se muestra en la Figura 23-7.1 , cuando el interruptor S está en la posición 2, sabiendo que ha estado en la posición 1 durante mucho tiempo.
