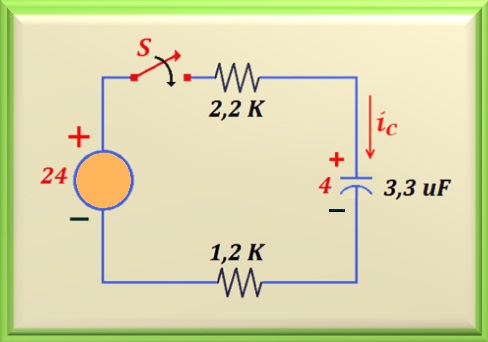

Problema 22-2 Fuente:
Problema 10.11 - página 98 - MARKUS, Otávio -
Libro: Circuitos Elétricos - CC - CA - Ed. Érica - 9ª edição - 2004.
En la Figura 22-2.1, V= 12,0 voltios , R1 = R2 = 10 kΩ ,
R3 = 20 kΩ , C1 = 10 µF , C2 = C3 = 20 µF y todos los condensadores se descargan inicialmente. Cuando la llave S está cerrada calcular:
a) la constante de tiempo del circuito;
b) el mínimo tiempo requerido para que el voltaje entre los puntos a-b sea igual
el voltaje de la fuente de alimentación;
c) la tensión entre puntos a-b durante un tiempo igual a la mitad del tiempo encontrado en el item anterior;
d) en el instante en que el voltaje entre los puntos a-b alcanza la mitad del voltaje de la fuente de alimentación.
Problema 22-3 Fuente:
Problema 7.13 - pag 367 - THOMAS, Roland E.
& ROSA, Albert J. & TOUSSAINT, Gregory J. -
Libro: The Analysis & Design of Linear Circuits - Ed. John Wiley & Sons, Inc. - 6ª edição - 2009.
En la Figura 22-3.1, la clave ha estado en la posición A durante mucho tiempo.
Ent = 0 la llave se pasa a la posiciónB. Determine vC(t) para t ≥ 0
Problema 22-4 Fuente:
Adaptado del ejercicio 7.12 - página 158 - NILSSON, James W. & RIEDEL, Susan A. - Libro: Circuitos Elétricos - Ed. LTC - 5ª edição - 1999.
En el circuito que se muestra en la Figura 22-4.1, la llave S1 permaneció cerrada y la llave
S2 abierta, ambos durante mucho tiempo. En t = 0 la llave S1 es abierta.
La llave S2 se cierra 50 ms más tarde. Determinar:
Problema 22-5 Fuente:
Problema 7.30 - página 300 Libro: Análise de Circuitos em Engenharia - J. David Irwin - 4ª edição - Ed. Pearson - 2013.

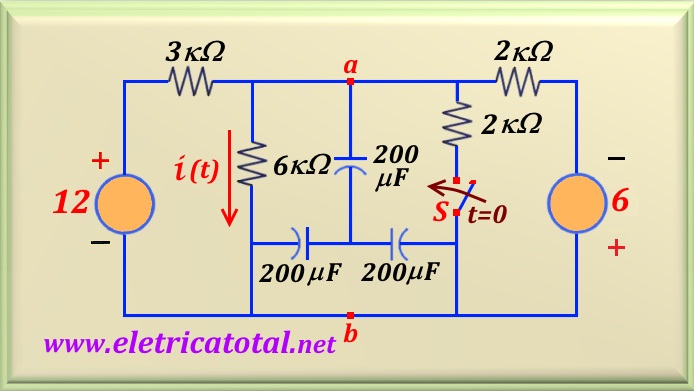

En el circuito que se muestra en la Figura 22-5.1, el interruptor S permaneció abierto durante mucho tiempo. En t = 0 la llave S es cerrada. Determine la corriente i (t).
Problema 22-6 Fuente:
Adaptado de la pregunta 1 del segundo examen de Circuitos Eléctricos I - UFRGS - 2023.
El circuito que se muestra en la Figura 22-06.1 presenta un circuito RC acoplado a un inversor CMOS. Cuando la
tensión de entrada (respecto a tierra)
en la entrada del inversor es menor o igual a 1,9 V, su salida presenta una tensión de 5 V. Y cuando la tensión en su entrada
es mayor o igual a 2,9 V,
su salida está en 0 V. Si la entrada está entre 1,9 V y 2,9 V, la salida permanece inalterada.
Supongamos que el condensador está inicialmente descargado y que la corriente que entra por la puerta de entrada del inversor es nula.
a) Halla las ecuaciones de respuesta del circuito;
b) Esboza un diagrama de la tensión en el condensador y en la salida del CMOS;
c) Determine los valores máximos y mínimos en el condensador;
Problema 22-7 Fuente:
Exercício 7.8 - página 266
Livro: Análise de Circuitos em Engenharia - J. David Irwin - 4ª ed. - Ed. Pearson.
En el circuito que se muestra en la Figura 22-07.1, el interruptor S permaneció abierto durante un largo periodo.
En t = 0 se cierra el interruptor.
Determina la respuesta de Vo (t).
