Problema 24-1    Fuente:   Ejemplo 8.1 - página 177 - NILSSON, James W. & RIEDEL, Susan A. - Libro: Circuitos Elétricos - Editora LTC - 5ª edição - 1999.

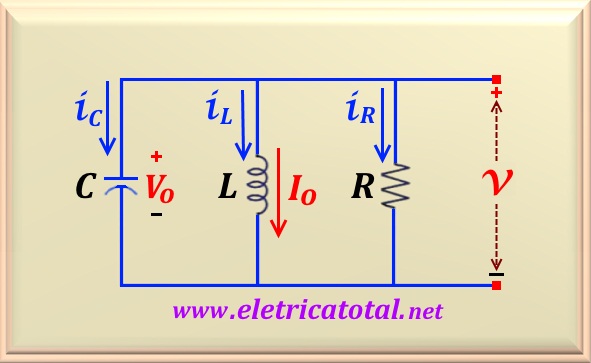

En el circuito que se muestra en la Figura 24-01.1, tenemos que R = 200 Ω, L = 50 mH y C = 0,2 µF. Determine:

a) Las raíces de la ecuación característica que describe el comportamiento transitorio del circuito.

b) ¿La respuesta del circuito es sobreamortiguado, subamortiguado insuficiente o críticamente amortiguado?

c) repite los artículos (a) y (b) para R = 312,5 Ω.

d) ¿Cuál debería ser el valor de R para que la respuesta sea críticamente amortiguado?

Problema 24-2    Fuente:   Problema elaborado por el autor del sitio.

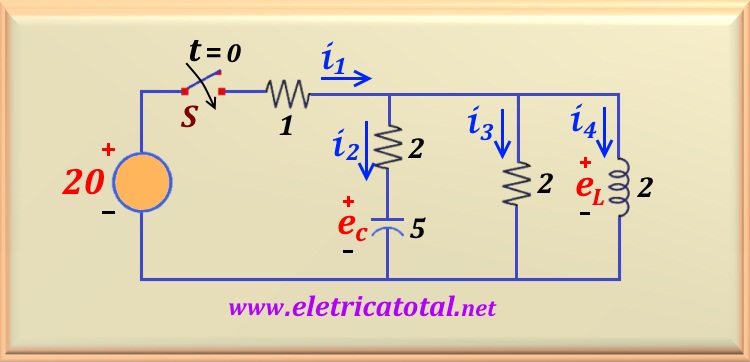

Para el circuito que se muestra en la Figura 24-02.1, determine:

a) para t = 0⁺ los valores de i₁, i₂, i₃, i₄, e_C, e_L.

b) repita el cálculo de las variables del item a) para t → ∞

Problema 24-3    Fuente:   Problema 8-49 - página 324 - Libro: Fundamentos de Circuitos Elétricos - ALEXANDER, Charles K. & SADIKU, Matthew N. - Ed. McGraw Hill - 5ª edição - 2013.

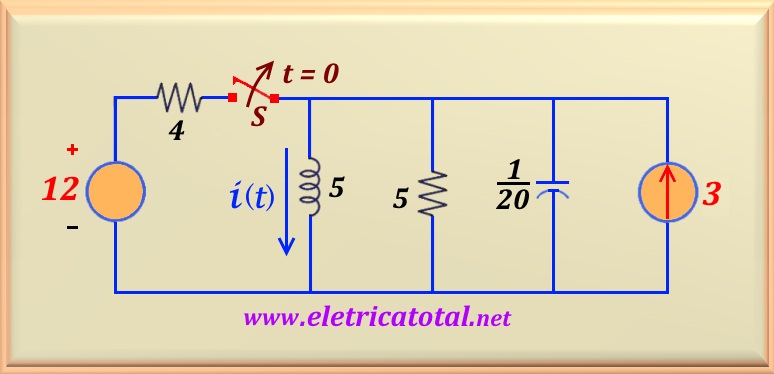

Determine i(t) para t > 0 en el circuito que se muestra en la Figura 24-03.1, sabiendo que el interruptor S ha estado cerrado durante mucho tiempo.

Problema 24-4    Fuente:   Adaptado de la Pregunta 3 de la Prueba de circuito eléctrico II PUCRS - 2019.

a) Determinar el valor de R_x para que el circuito mostrado en la Figura 24-04.1 tiene una respuesta subamortiguado con frecuencia de oscilación ω_d = 0,5 rad/s

b) Después de determinar el valor de R_x, determine la respuesta i_L (t) si V_i = 10 u_-1 (t).

Problema 24-5    Fuente:   Adaptado de la pregunta 1 de la Prueba de Circuitos Elétricos II da PUCRS - 2019.

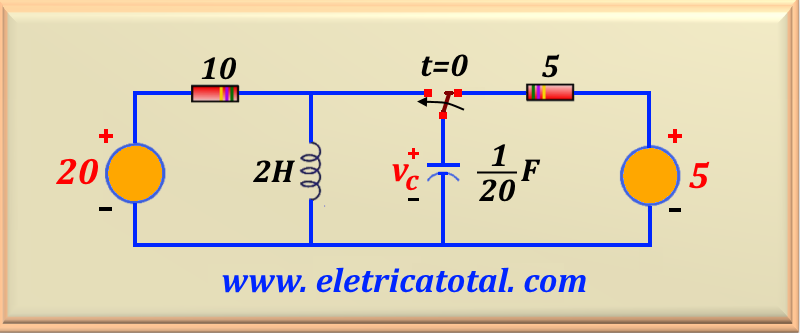

a) Determinar el valor de v_c (t) para t > 0 sabiendo que el circuito está en estado estable cuando el interruptor está en la posición que se muestra en Figura 24-05.1 para t < 0 .

b) Grafique la respuesta del sistema. Haciendo R = 5 Ω, vuelve a hacer el graficar y comparar con el anterior.

Problema 24-6    Fuente:    Pregunta 3 - 3ª Prueba de Circuitos Elétricos I - Ufrgs - 2018.

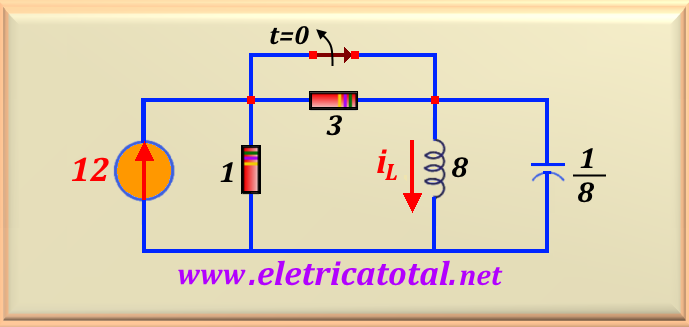

En el circuito que se muestra en la Figura 24-06.1, el interruptor ha estado en la posición cerrada durante mucho tiempo. En t = 0 se abre el interruptor. Determine i_L(t) para t ≥ 0.

Problema 24-7    Fuente:   Adaptado de la pregunta 1 de la Prueba de Circuitos Elétricos II da PUCRS - 2019.

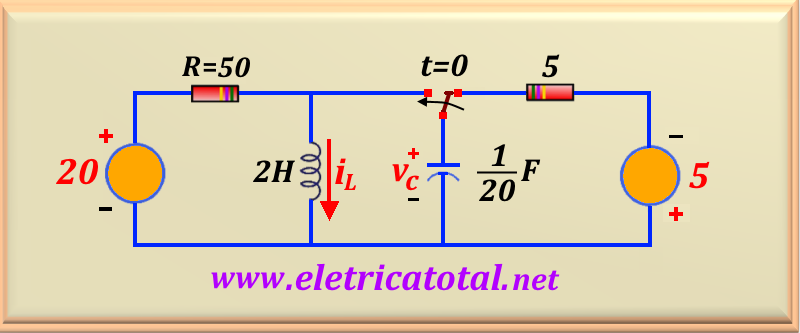

a) Determine el valor de i_L (t) para t > 0 sabiendo que el circuito está en estado estable cuando el interruptor está en la posición que se muestra en Figura 24-07.1 para t < 0 .

b) Grafique la respuesta del sistema.

Problema 24-8    Fuente:   Adaptado de la Pregunta 1 de la Prueba de Circuitos Eléctricos PUCRS II - 2019.

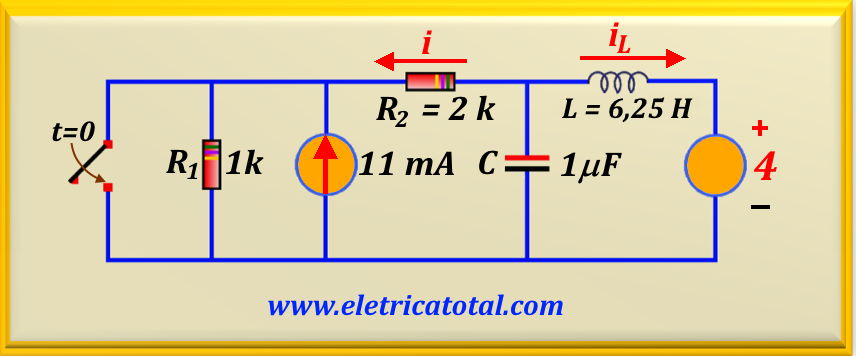

Determine el valor de i_L (t) para t > 0 sabiendo que el circuito está en estado estable cuando el interruptor está en la posición que se muestra en la Figura 24-08.1 para t < 0.

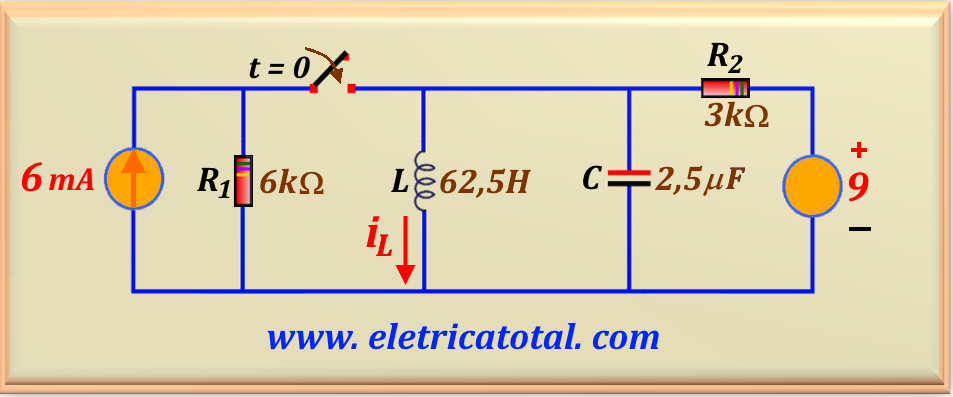

Problema 24-9    Fuente:    Pregunta 31 - Lista de Circuitos Eléctricos II - Universidad del Algarve - Instituto Superior de Ingeniería - Jorge Semião - 2009.

El interruptor en el circuito que se muestra en la Figura 24-09.1 ha estado abierto durante mucho tiempo. En t = 0 está cerrado. Calcule i_L (t) para t ≥ 0.

Problema 24-10    Fuente:    Problema 8.14 - página 329 - NILSSON, James W. & RIEDEL, Susan A. - Libro: Circuitos Eléctricos - Editorial Pearson Education do Brasil - 10ª edición - 2016.

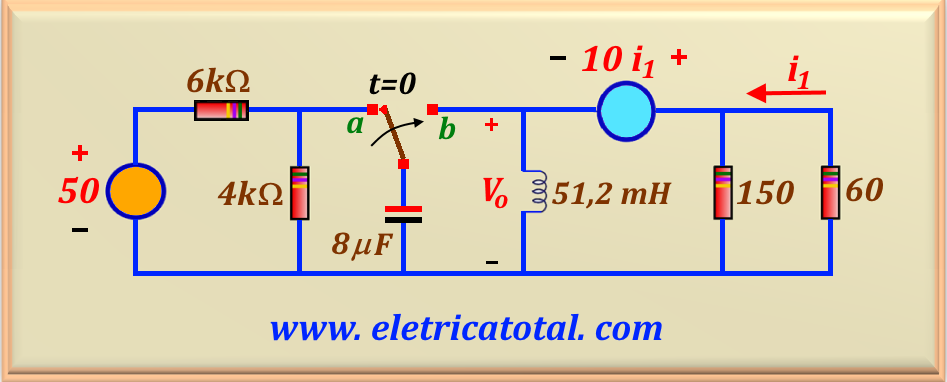

El interruptor en el circuito que se muestra en la Figura 24-10.1 ha estado en la posición a durante mucho tiempo. En t = 0 se mueve instantáneamente a la posición b. Determine V_o (t) para t ≥ 0.

Problema 24-11    Fuente:    Problema 8.35 - página 331 - NILSSON, James W. & RIEDEL, Susan A. - Libro: Circuitos Eléctricos - Editorial Pearson Education do Brasil - 10ª edición - 2016.

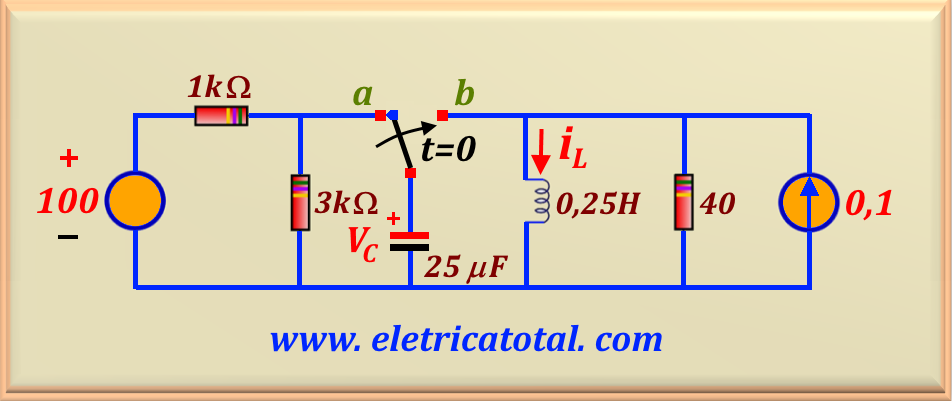

El interruptor en el circuito que se muestra en la Figura 24-11.1 ha estado en la posición a durante mucho tiempo. En t = 0 se mueve instantáneamente a la posición b. Determine V_C (t) y i_L (t) para t ≥ 0.
