Problema + Difícil 52-1    Fonte:   Problema 46 e 57 - Lista de Problemas Circuitos II - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2017 - Prof. Dr. Valner Brusamarello.

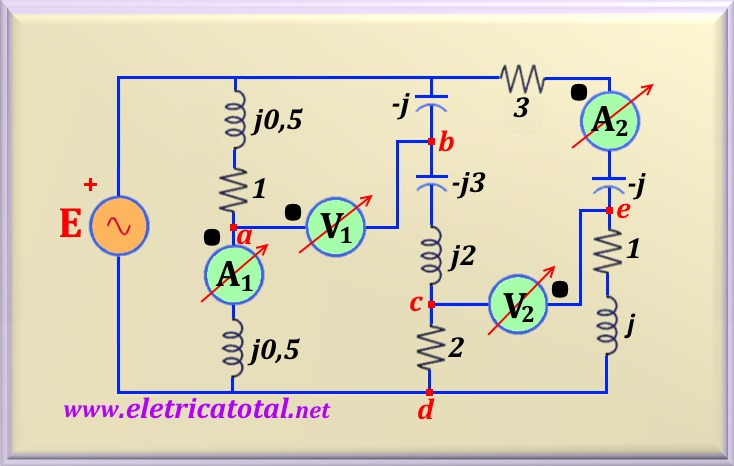

Sabendo que a leitura do wattímetro é 7,5 kW, determine o valor de E no circuito mostrado na Figura 52-01.1.

Problema + Difícil 52-2    Fonte:   Adaptado do Problema 39 - Lista de Problemas Circuitos II - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2017 - Prof. Dr. Valner Brusamarello.

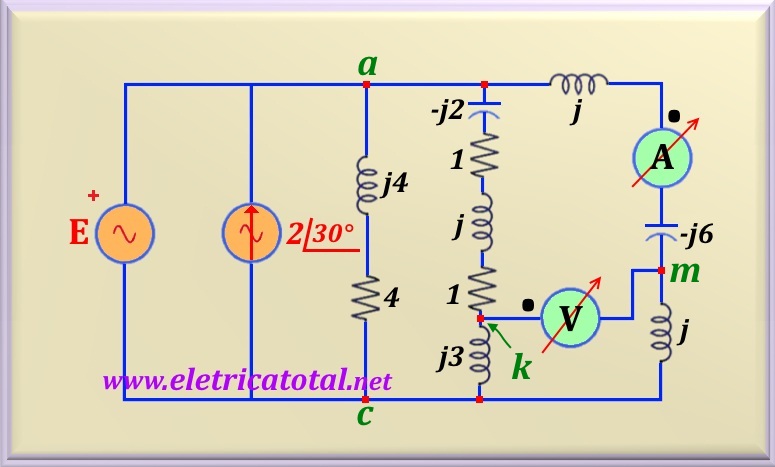

Para o circuito mostrado na Figura 52-02.1 sabe-se que o wattímetro 1, W₁, tem uma leitura igual a 20 kW. Determine:

a)    O valor de E

b)    A leitura do wattímetro 2, W₂.

Problema + Difícil 52-3    Fonte:   Adaptado do Problema 3 da 1ª Prova de 2019 - Disciplina Circuitos Elétricos da Escola de Engenharia - PUCRS - 2019.

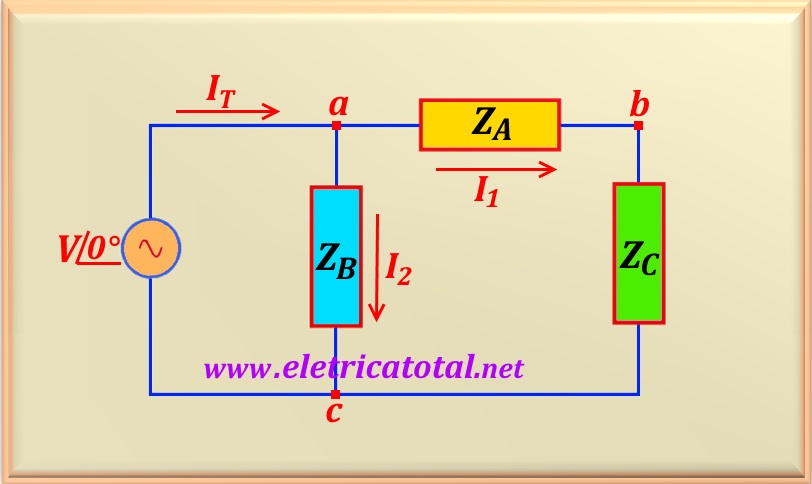

Para o circuito mostrado na Figura 52-03.1, sabe-se que:

Dito isto, lembrando-se do princípio da conservação da potência complexa, calcule:

a) O fator de potência total das cargas.

b) A corrente eficaz consumida pelas cargas.

c) Qual a potência reativa de um banco de capacitores conectado em paralelo deve gerar para tornar o fator de potência do circuito unitário.

d) Ananás, um engenheiro precavido projetou este banco de capacitores com o dobro da potência reativa calculada no item anterior. Explique quais as consequências deste erro.

Problema + Difícil 52-4    Fonte:   Adaptado do Problema 3 da 1ª Prova de 2019 - Disciplina Circuitos Elétricos da Escola de Engenharia - PUCRS - 2019.

Como complementação do problema anterior (veja problema anterior clicando aqui!) determine:

a) A corrente I₁.

b) Os valores de R_A , R_C e X_C .

c) Um diagrama fasorial das correntes e tensões envolvidas no circuito.

Problema + Difícil 52-5    Fonte:   Adaptado do Problema 60 - Lista de Problemas Circuitos II - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2017 - Prof. Dr. Valner Brusamarello.

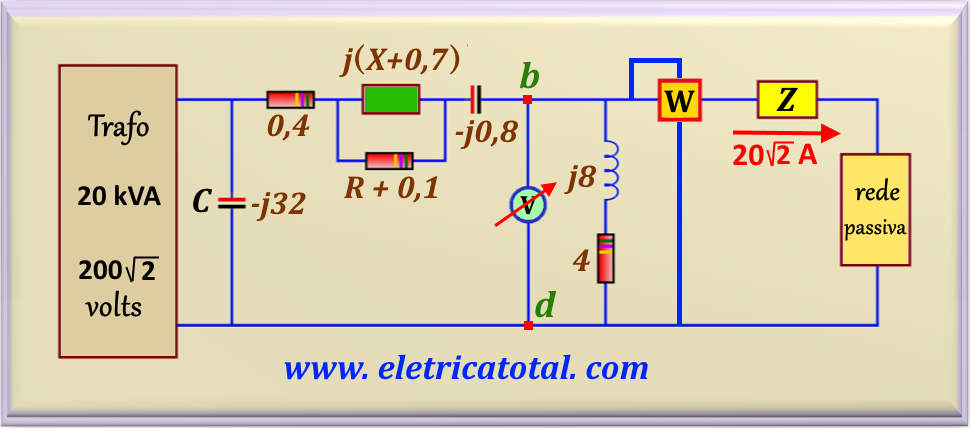

O transformador de 20 kVA, mostrado na Figura 52-05.1, opera com 62,5% de sua capacidade nominal e com FP = 0,8 em atraso. O wattímetro W lê 4.000 W com a corrente atrasada em relação à tensão e o voltímetro V acusa 200 V em sua leitura. Determine os valores de R, X e sua natureza.
