Problema + Difícil 53-1    Fonte:  Problema elaborado pelo autor do site.

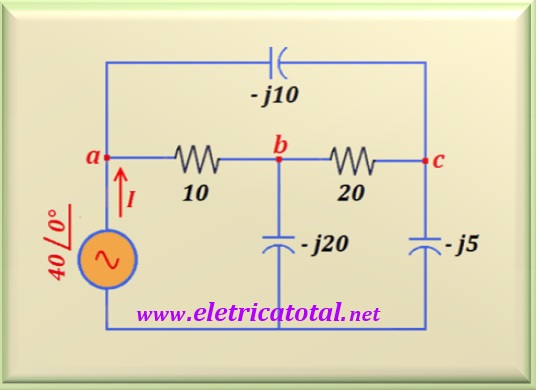

Determine, com base na figura abaixo, os valores de:

a) a corrente I.

b) as tensões V_b e V_c.

Problema + Difícil 53-2    Fonte:   exercício 8-21 - pag. 407 - THOMAS, Roland E. , ROSA, Albert J. , THOUSSAINT, Gregory J. -   Livro: The Analysis & Design of Linear Circuits - 6ª Edição - Ed. John Willey & Sons, Inc. - 2009.

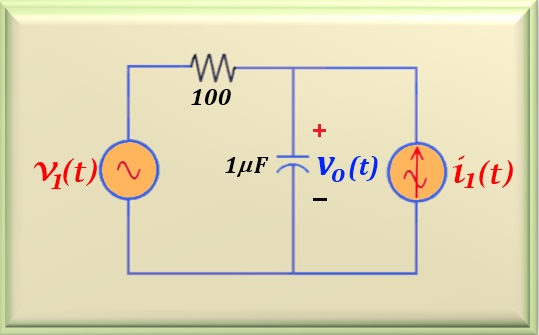

Usando superposição encontre a tensão V_o(t) no circuito mostrado na figura abaixo, sabendo que:      i₁(t) = 100 cos(10.000t) mA      e      v₁(t) = 20 cos(20.000t - 45°) V.

Problema + Difícil 53-3    Fonte:   2ª questão - pag. 10 - BORDINI, Sérgio Machado -   Livro: Circuito: Problemas Resolvidos - 1ª Edição - Manuscrito (621.3.049.B729c, Biblioteca Eng. Ufrgs).

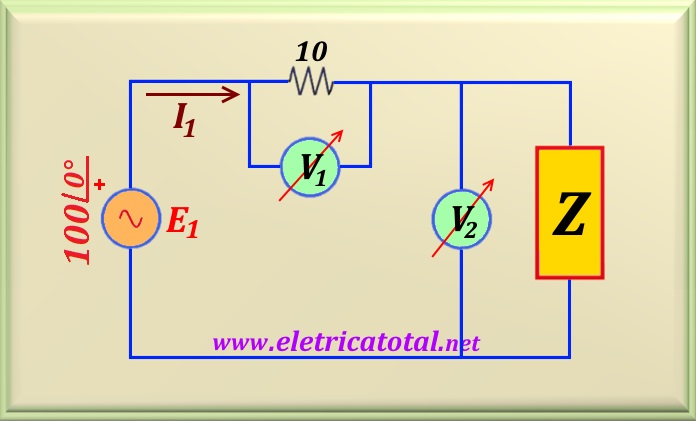

No circuito mostrado na figura abaixo temos uma impedância Z de natureza desconhecida. Para encontrá-la foram efetuadas duas leituras nos voltímetros onde V₁ = 30 volts e V₂ = 90 volts. Sabe-se que I₁ está adiantada em relação a E₁. Determine a impedância Z.
