Problema 22-2 Fonte:
Problema 10.11 - página 98 - MARKUS, Otávio -
Livro: Circuitos Elétricos - CC - CA - Ed. Érica - 9ª edição - 2004.

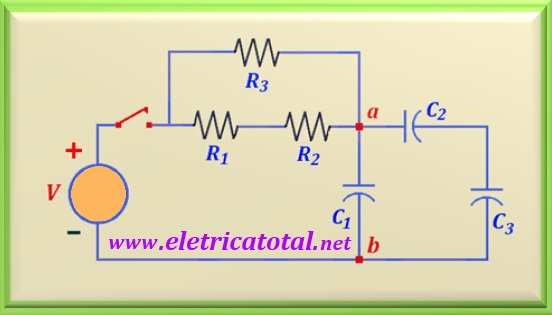

Na Figura 22-02.1 abaixo, V= 12,0 volts , R1 = R2 = 10 kΩ ,
R3 = 20 kΩ , C1 = 10 µF , C2 = C3 = 20 µF
e todos os capacitores estão inicialmente descarregados. Quando a chave S é fechada
calcule:
a) a constante de tempo do circuito;
b) o tempo mínimo necessário para que a tensão entre os pontos a-b seja igual
à tensão da fonte de alimentação;
c) a tensão entre os pontos a-b para um instante igual à metade do tempo
encontrado no item anterior;
d) o instante em que a tensão entre os pontos a-b atinge a metade da tensão
da fonte de alimentação.
Problema 22-3 Fonte:
Problema 7.13 - página 367 - THOMAS, Roland E.
& ROSA, Albert J. & TOUSSAINT, Gregory J. -
Livro: The Analysis & Design of Linear Circuits - Ed. John Wiley & Sons, Inc. - 6ª edição - 2009.

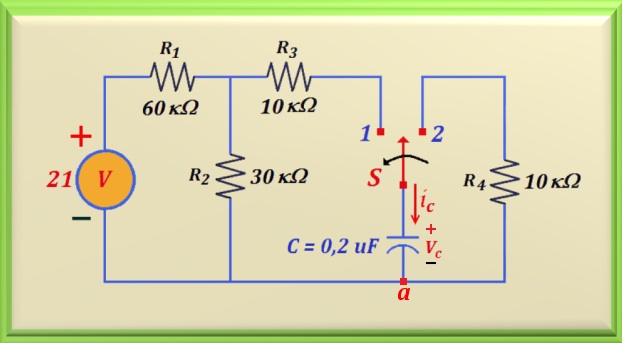

Na Figura 22-03.1 abaixo, a chave esteve na posição 1 por um longo tempo. Em t = 0
a chave é passada para a posição 2. Determine vC(t) para t ≥ 0
Problema 22-4 Fonte:
Adaptado do Exercício 7.12 - página 158 - NILSSON, James W.
& RIEDEL, Susan A. - Livro: Circuitos Elétricos - Ed. LTC - 5ª edição - 1999.

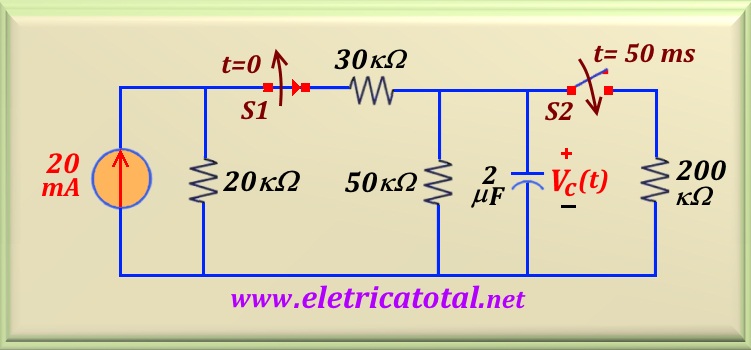

No circuito mostrado na Figura 22-04.1 abaixo, a chave S1 permaneceu fechada e a
chave S2 aberta, ambas por um longo período. Em t = 0 a chave S1 é
aberta. A chave S2 é fechada 50 ms mais tarde. Determine:
Problema 22-5 Fonte:
Problema 7.30 - página 300 Livro: Análise de Circuitos em Engenharia -
J. David Irwin - 4ª edição - Ed. Pearson - 2013.

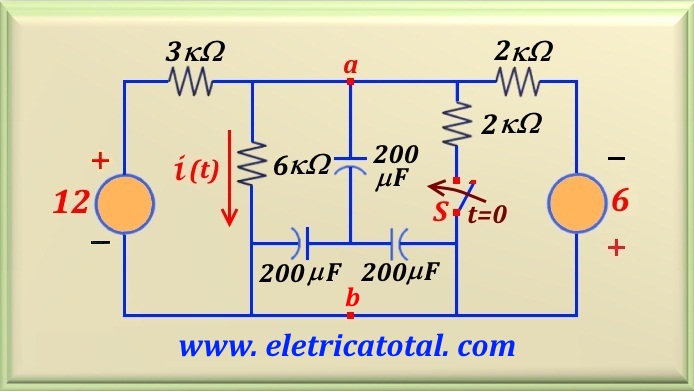

No circuito mostrado na Figura 22-05.1, a chave S permaneceu aberta por um longo período de tempo.
Em t = 0 a chave S é fechada. Determine a corrente i (t).
Problema 22-6 Fonte:
Adaptado da questão 1 da 2ª prova Circuitos Elétricos I - UFRGS - 2023.

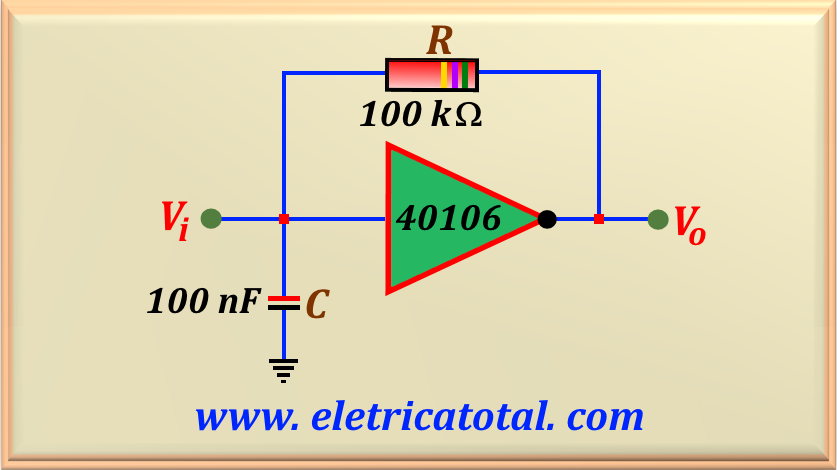

O circuito mostrado na Figura 22-6.1 apresenta um circuito RC acoplado a um inversor CMOS. Quando a tensão de entrada (em relação ao terra)
na entrada do inversor é menor ou igual a 1,9 V a sua saída apresenta uma tensão de 5 V. E quando a tensão em sua entrada é maior ou igual a 2,9 V
a sua saída está em 0 V. Se a entrada está entre 1,9 V a 2,9 V a saída permanece inalterada. Assuma que o capacitor está inicialmente descarregado e que a corrente que entra na porta de entrada do inversor é nula.
a) Encontre as equações da resposta no circuito.
b) Esboce um diagrama da tensão sobre o capacitor e na saída do CMOS.
c) Determine os valores máximos e mínimos sobre o capacitor.
