Problema 23-1    Fonte:   Problema elaborado pelo autor do site.

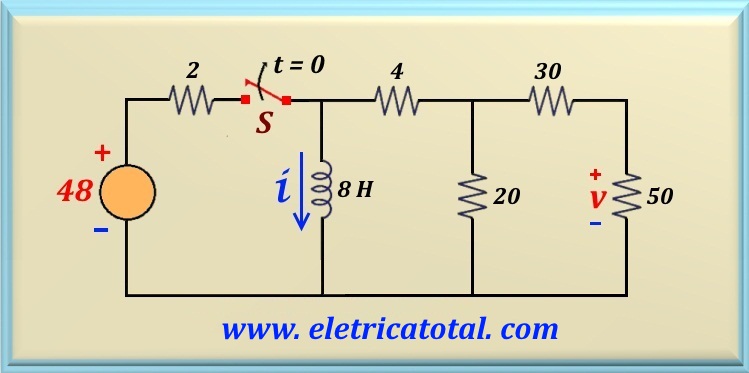

No circuito da Figura 23-1.1 abaixo, a chave S ficou fechada por um longo período de tempo. Para o tempo t = 0   a chave foi aberta. Calcule:

a) a corrente i para t ≥ 0.

b) a tensão v para t ≥ 0.

Problema 23-2   Fonte:    Problema 7.35 - pag. 301    Livro: Análise de Circuitos em Engenharia - J. David Irwin - 4ª edição - Ed. Pearson - 2013.

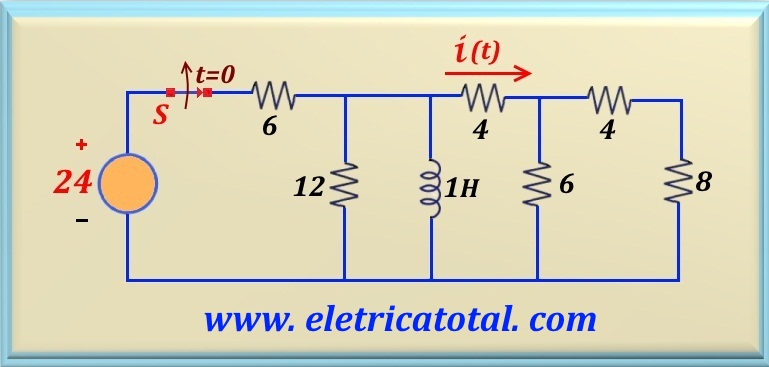

No circuito da Figura 23-2.1 abaixo, a chave S ficou fechada por um longo período de tempo. Para o tempo t = 0  a chave foi aberta. Calcule a corrente i(t) para t ≥ 0.

Problema 23-3    Fonte:    Problema 7.39 - pag. 302    Livro: Análise de Circuitos em Engenharia - J. David Irwin - 4ª edição - Ed. Pearson - 2013.

No circuito mostrado na Figura 23-03.1, a chave S ficou fechada por um longo período de tempo. Em t = 0   a chave foi aberta. Encontre V_o (t) para t > 0.

Problema 23-4    Fonte:   Exercício 7-15 - pag. 329 -    THOMAS, Roland E. , ROSA, Albert J. , THOUSSAINT, Gregory J. -   Livro: The Analysis & Design of Linear Circuits - 6ª Edição - Ed. John Willey & Sons, Inc. - 2009.

No circuito da Figura 23-04.1, a chave S ficou fechada por um longo período de tempo na posição a. Em t = 0   a chave moveu-se para a posição b.

Calcule a tensão v(t) para t > 0.

Problema 23-5    Fonte:   Exercício 7.13 - pag 158 -    NILSSON, James W. & RIEDEL, Susan A. - Livro: Circuitos Elétricos - Ed. LTC - 5ª edição - 1999.

No circuito da Figura 23-05.1 abaixo, a chave S₁ permaneceu aberta por um longo tempo, enquanto a chave S₂ permaneceu fechada por um longo tempo. A chave S₁ é fechada quando t = 0 e, depois de permanecer fechada por 1 s, é novamente aberta. A chave S₂ é aberta quando t = 1 s. Determine expressões para a corrente i no indutor, que sejam válidas nos intervalos:

a) 0 ≤ t ≤ 1.

b) t ≥ 1.

Atenção - No livro fonte, no enunciado do problema há um erro de digitação na letra b. Onde está escrito t ≤ 1 s leia-se t ≥ 1 s.

Problema 23-6    Fonte:   Problema 3.5 - página 11 -    Prof. Dr. João Costa Freire - Instituto Superior Técnico - Portugal     Livro: Análise de Circuitos - 2006. Disponível em : http://web.ist.utl.pt/pedro.m.s.oliveira/ProbAC.pdf

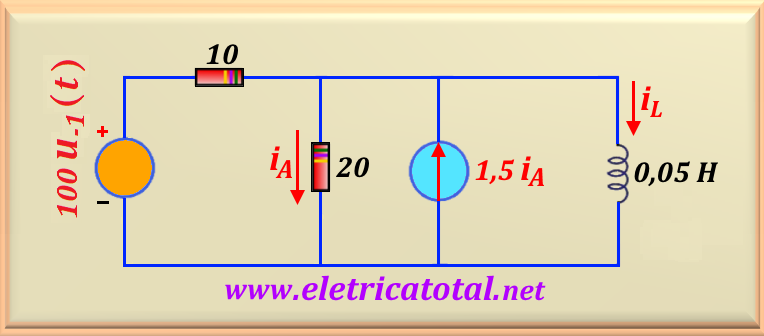

Determine a expressão para i_L no circuito mostrado na Figura 23-06.1.

Problema 23-7    Fonte:   Problema 3.9 - página 11 -    Prof. Dr. João Costa Freire - Instituto Superior Técnico - Portugal     Livro: Análise de Circuitos - 2006. Disponível em : http://web.ist.utl.pt/pedro.m.s.oliveira/ProbAC.pdf

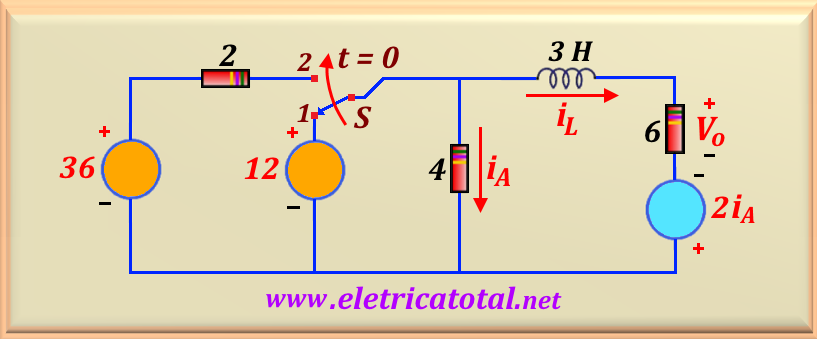

Determine a expressão para V_o no circuito mostrado na Figura 23-07.1, quando a chave S está na posição 2, sabendo que a mesma ficou na posição 1 por um longo tempo.
