Problema 16-5    Fonte:    Problema 4.62 - página 97 - NILSSON, James W. & RIEDEL, Susan A. - Livro: Circuitos Elétricos - 5ª edição - Ed. LTC (Livros Técnicos e Científicos) - 1996.

A ponte de Wheatstone no circuito mostrado na Figura 16-05.1 está equilibrada quando R₂ = 3000 Ω. Se o galvanômetro tem uma resistência interna de 50 ohms, qual a corrente indicada pelo galvanômetro quando R₂ = 3003 Ω?

Solução do Problema 16-5

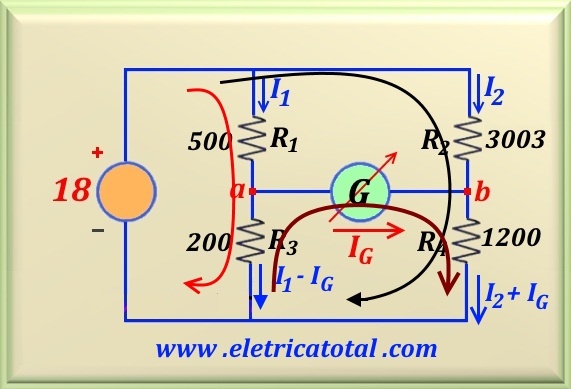

Para estabelecer as equações necessárias para a determinação do valor de I_G, vamos usar o método de Kirchhoff para correntes e usar o circuito mostrado na Figura 16-05.2 como referência.

Assim, para a malha indicada pela seta vermelha temos a equação:

E para a malha indicada pela seta preta temos a equação:

E finalmente para a seta marrom, temos:

Portanto, temos três equações a três incógnitas que resolvido pelo programa "Octave", encontramos os seguintes valores:
