Problema + Difícil 3.1
Fonte: Problema 6.24 - pag 216 - SADIKU, Matthew N. O. , ALEXANDER, Charles K. - Livro: Fundamentos de Circuitos Elétricos - McGraw Hill - 5ª edição - 2013.
Sabendo que
C1 = 30 µF , C2 = 60 µF , C3 = 14 µF ,
C4 = 20 µF , C5 = 80 µF , e V = 90 volts

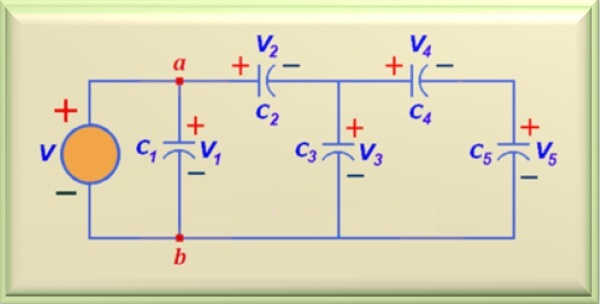

a) Calcule a capacitância total do circuito abaixo, entre os pontos a e b
b) Calcule a carga em cada capacitor
c) Calcule a tensão em cada capacitor
d) Calcule a energia acumulada em cada capacitor.
Solução do problema:
clique aqui!
Problema + Difícil 3.2
Fonte: Problema 6.23 - pag 243 - IRWIN, J. David -
Livro: Análise de Circuitos em Engenharia - 4ª edição - Ed. Pearson - 2013.

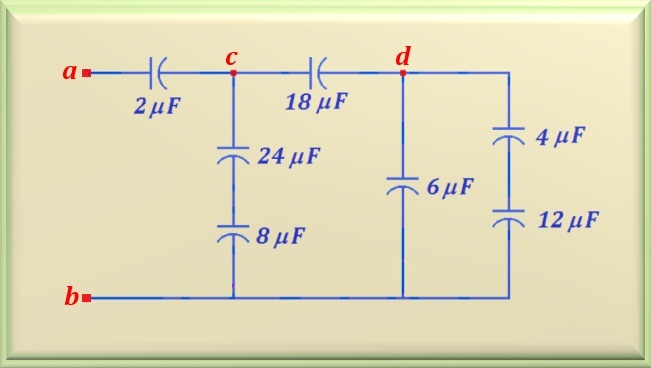

Se a tensão nos terminais a-bdo circuito na figura abaixo é de 28 volts,
determine a tensão sobre cada capacitor.
Solução do problema:
clique aqui!
Problema + Difícil 3.3
Fonte: Problema 25-28 - pag 135 - HALLIDAY, RESNICK,
WALKER, Jearl - Livro: Fundamentos de Física - Vol 3 - Ed. LTC - 8ª edição - 2009.

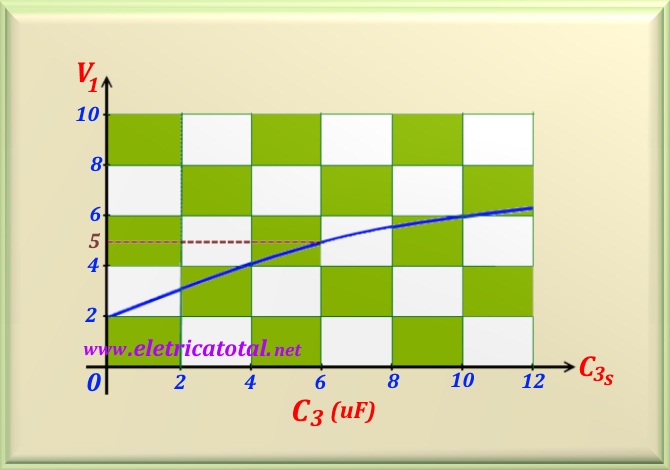

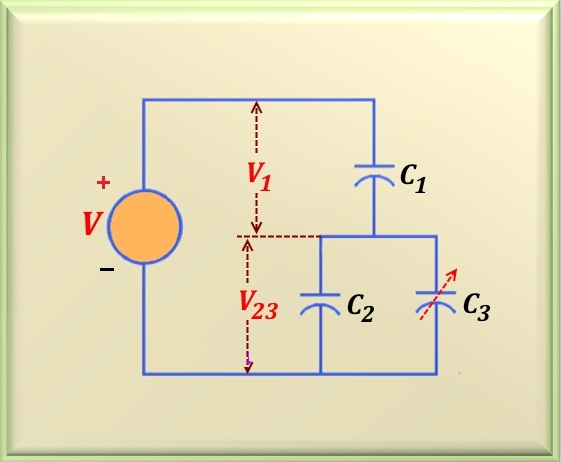

O capacitor C3 do circuito na figura abaixo, à esquerda, é um capacitor que podemos variar sua capacitância. O gráfico na figura abaixo, à direita, representa o potencial elétrico V1 entre as placas do capacitor C1 em função de C3. Para diferentes valores de C3 temos diferentes valores para V1. Sabemos que o potencial elétrico V1 tende assintoticamente para 10 volts quando C3 → ∞.
Determine:
a) O potencial Elétrico V da fonte.
b) Os valores de C1 e C2.
Solução do problema:
clique aqui!
