Problema 77-1    Fonte:   Problema elaborado pelo autor do site.

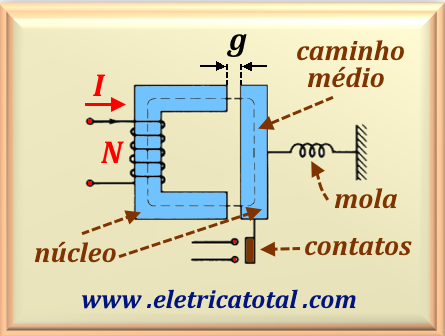

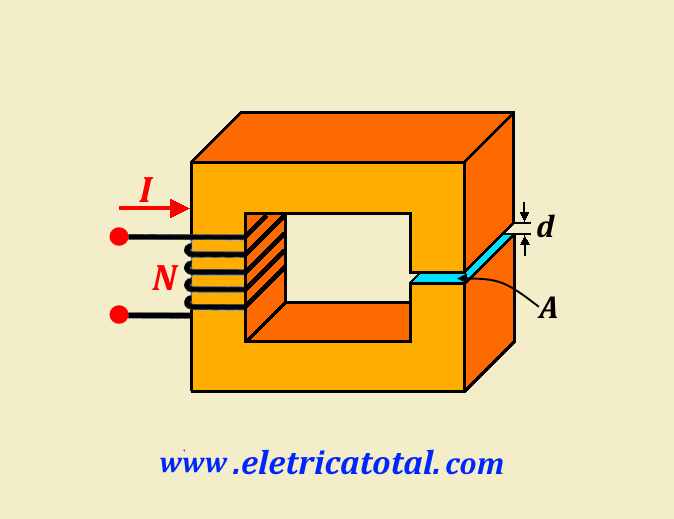

Um núcleo ferromagnético é mostrado na Figura 77-01.1 cujo comprimento do caminho médio é 60 cm. Há um entreferro delgado de 0,05 cm no núcleo, o qual é inteiriço no restante. A área da seção reta do núcleo é 36 cm², a permeabilidade relativa do núcleo é 4 800 e a bobina enrolada no núcleo tem 240 espiras por onde circula uma corrente de 10 A. Assuma que o espraiamento no entreferro aumente a área efetiva da seção reta em 6%. Dada essa informação, encontre

a) a relutância total do caminho de fluxo (ferro mais entreferro).

b) qual a densidade de fluxo magnético no entreferro?

Problema 77-2    Fonte:   Problema elaborado pelo autor do site.

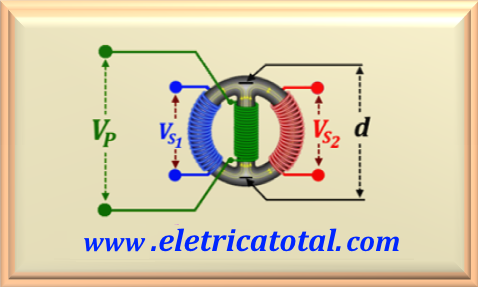

Um toróide com derivção central é mostrado na Figura 77-02.1 cujo comprimento do caminho médio da perna central é d = 80 cm. A área da seção reta do toróide é 40 cm², a permeabilidade relativa do núcleo é 4 000 e a bobina enrolada no centro tem 400 espiras por onde circula uma corrente de 5 A. A bobina secundária V_S1 possui 600 espiras e a bobina secundária V_S2 possui 1000 espiras. Encontre:

a) a relutância na perna central do toróide.

b) a relutância nas pernas laterais do toróide

c) as tensões induzidas em V_S1 e V_S2.

Problema 77-4    Fonte:   Exemplo 1-2 - pag. 17 - CHAPMAN, Sthephen J, -    Livro: Fundamentos de Máquinas Elétricas - 5ª edição - Ed. McGraw-Hill - 2013.

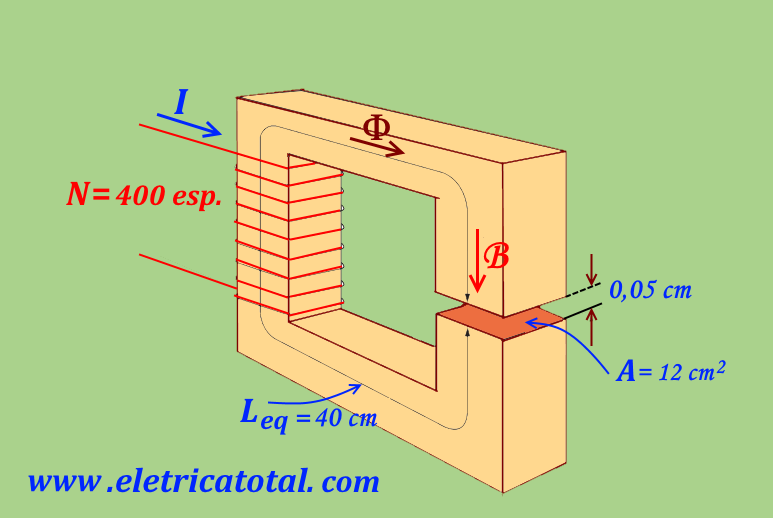

Um núcleo ferromagnético é mostrado na Figura 77-01.4 cujo comprimento do caminho médio é 40 cm. Há um entreferro delgado de 0,05 cm no núcleo, o qual é inteiriço no restante. A área da seção reta do núcleo é 12 cm², a permeabilidade relativa do núcleo é 4 000 e a bobina enrolada no núcleo tem 400 espiras. Assuma que o espraiamento no entreferro aumente a área efetiva da seção reta em 5%. Dada essa informação, encontre

a) a relutância total do caminho de fluxo (ferro mais entreferro).

b) a corrente necessária para produzir uma densidade de fluxo de 0,5 T no entreferro.
