Figura 53-01.1



    Item b

    Com o valor de i, pode-se calcular a tensão sobre o resistor e o capacitor, ou seja:

    VR = R i = 120 x 1∠ 39,8° = 120 ∠ 39,8°   volts
    VC = XC i = 100 ∠ -90° x 1 ∠ 39,8° = 100 ∠ -50,2°   volts


    Item c

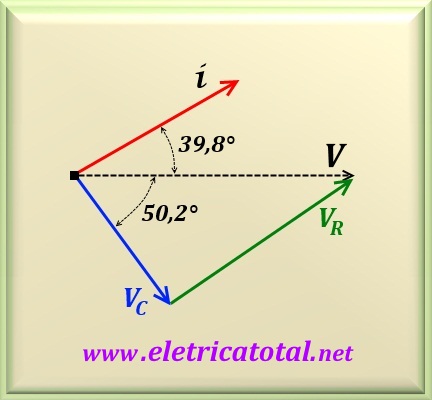

Figura 53-01.2

    Na Figura 53-01.2 apresentamos o gráfico fasorial do circuito. Como referência usamos a tensão V. É possível perceber claramente que a corrente i está adiantada de 39,8° em relação a V. Como o resistor não defasa a corrente, a tensão sobre o resistor (VR) está em fase com i. Sabe-se que a tensão no capacitor (VC) está atrasada de 90° em relação à corrente elétrica i . Isso pode ser verificado facilmente conforme mostra o gráfico acima. Analiticamente temos φ = 39,8° - (- 50,2°) = 90°.


    Muitos alunos tentam "provar" que os resultados encontrados estão corretos somando algebricamente os valores de VR e VC e ficam surpresos quando encontram V = VR + VC = 120 + 100 = 220 volts, valor este completamente diferente do valor fornecido. Isso acontece por que se deve somar as tensões fasorialmente e não algebricamente. Então, para se encontrar o valor correto, calcula-se desta maneira:

    V = √ (VR2 + VC2) = √ (1202 + 1002) = 156,2   volts

    Uma outra maneira de se encontrar o mesmo resultado é calculando a soma das componentes horizontais de VR e VC, ou seja:

    V = VR cos 39,8° + VC cos 50,2° = 156,2   volts
