Problema + Difícil 15-1    Fonte:    Problema 65 - Lista de Problemas de Circuitos Elétricos I da Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

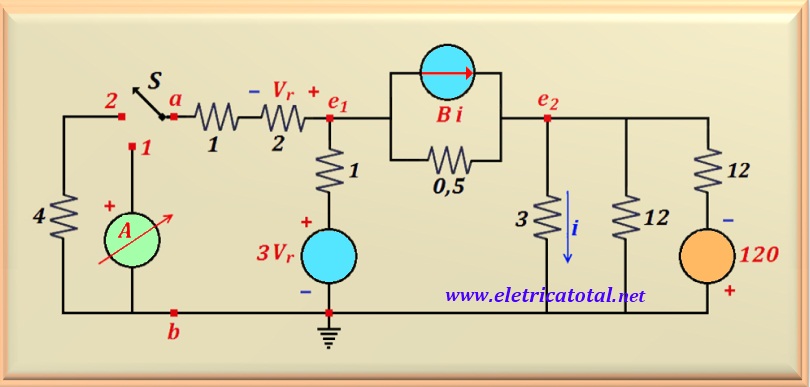

No circuito da figura abaixo, quando a chave "S" está na posição 1 o amperímetro indica +2A. Determine a corrente que flui pelo resistor de 4 ohms quando a chave passa para a posição 2.

Solução do problema:   clique aqui!

Atenção: Na lista da UFRGS há um erro de digitação no enunciado do problema. O valor medido pelo amperímetro, quando a chave está na posição 1, é + 2A e não - 2A.

Problema + Difícil 15-2    Fonte:    Problema 38 - Lista de Problemas de Circuitos Elétricos I da Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

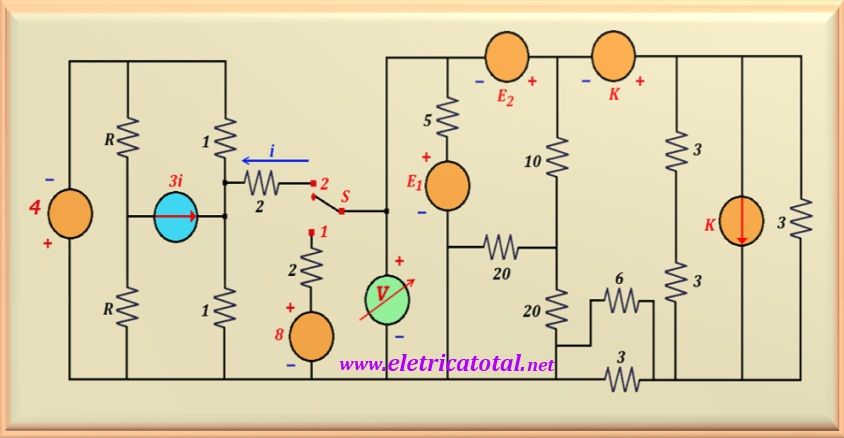

No circuito da figura abaixo, quando a chave "S" está na posição 1, E₁ = - 5 V e E₂ = 5 V. Nessa condição o voltímetro indica 0 volts. Determine o valor da constante K, bem como o valor indicado pelo voltímetro quando a chave S está na posiçao 2 e E₁ = E₂ = 5 V.

Solução do problema:   clique aqui!

Problema + Difícil 15-3    Fonte:    Problema 2 da P1 - 1º semestre - 2016 - Disciplina: Análise de Engenharia de Circuitos Elétricos - ULBRA - Prof. Dr. João Carlos Vernetti dos Santos.

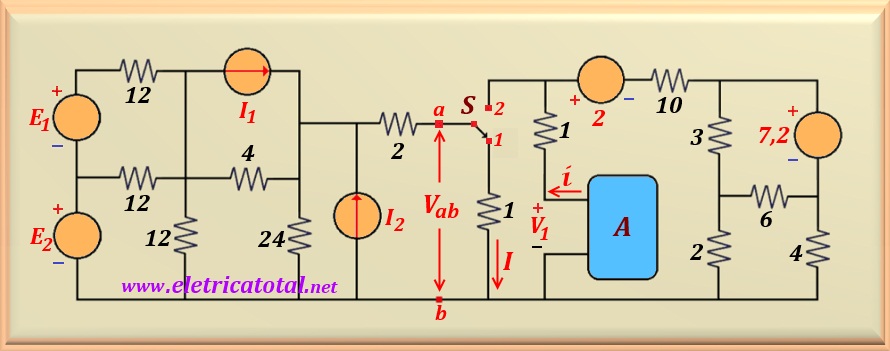

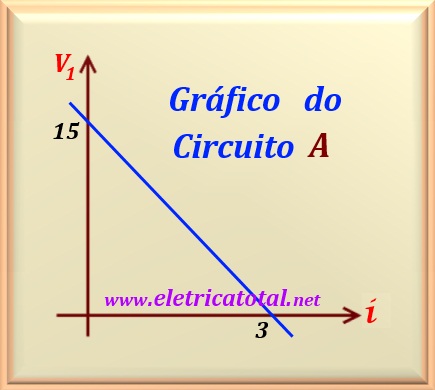

No circuito da figura abaixo, quando a chave S está na posição 1 a corrente I = 1,2 A. Determine o valor da tensão V_ab quando a chave S está na posiçao 2.

Solução do problema:   clique aqui!
