Problema + Difícil 11-1    Fuente:    problema 23 y 48 - Lista de Ejercicios Circuito Eléctrico I - Facultad de Ingeniería - UFRGS - 2011 - Profe. Dr. Valner Brusamarello.

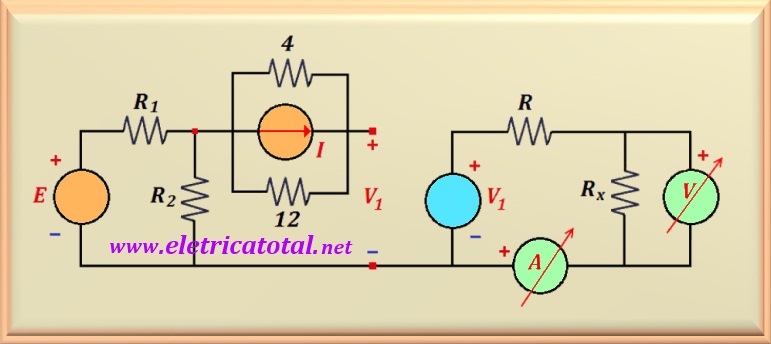

En el circuito que se muestra en la Figura 11-01.1, cuando E = 90, I = 15 A, la resistencia R disipa la máxima potencia. El voltímetro lee 45 V y el amperímetro lee - 15 A. Determine la lectura del voltímetro y del amperímetro cuando E = 20 V, I = 10 A y R_x cayendo a 1/3 de su valor calculado previamente.

Solución del problema:   Haga clic aquí!

Problema + Difícil 11-2    Fuente:    problema 51 - Lista de Ejercicios Circuito Eléctrico I - Facultad de Ingeniería - UFRGS - 2011 - Profe. Dr. Valner Brusamarello.

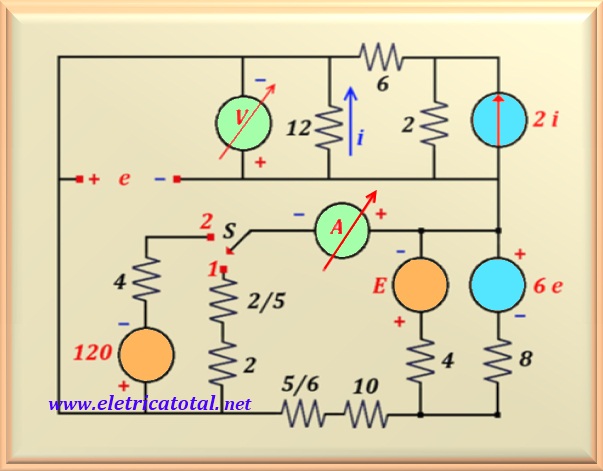

En el circuito que se muestra en la Figura 11-02.1, cuando el interruptor "S" está en "posición 1" el voltímetro indica - 15 V.

a) Determinar el valor de "E".

b) Determine la lectura del amperímetro cuando el interruptor "S" está en "posición 2".

Solución del problema:   Haga clic aquí!

Problema + Difícil 11-3    Fuente:    problema 41 - Lista de Ejercicios Circuito Eléctrico I - Facultad de Ingeniería - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

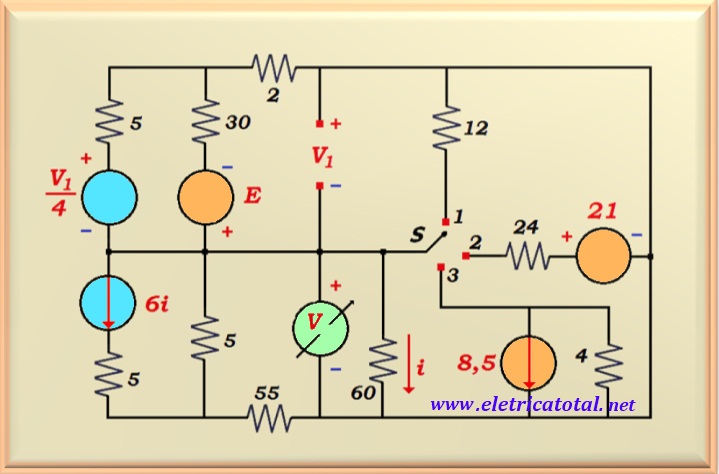

En el circuito que se muestra en la Figura 11-03.1, cuando el interruptor "S" está en "posición 1" el voltímetro indica el valor de - 16 V.

a) Determinar el valor de "E".

b) Cuando el interruptor "S" está en "posición 2".

c) Cuando el interruptor "S" está en "posición 3".

Solución del problema:   Haga clic aquí!

Problema + Difícil 11-4    Fonte:    Adaptado Questão 2 - Prova de Circuitos Elétricos - Engenharia da Computação - UFRGS - 2016.

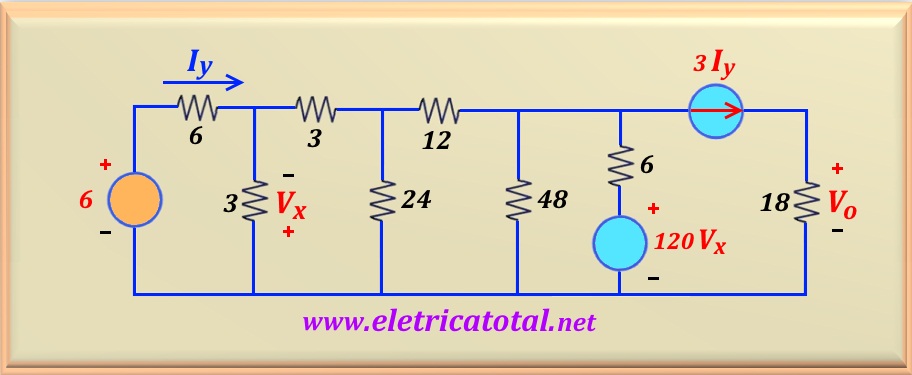

En el circuito que se muestra en la Figura 11-04.1, encuentra los valores de I_y, V_x y V_o.

Solución del problema:   Haga clic aquí!
