Problema + Difícil 12-1    Fuente:    Problema 49 de la lista de Circuitos Eléctricos I, de la Facultad de Ingeniería de la UFRGS, 2011, Prof. doctor Valner Brusamarello.

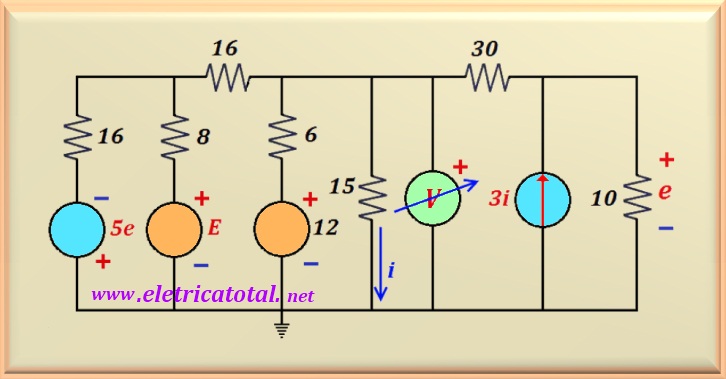

En el circuito que se muestra en la Figura 12-01.1, se sabe que el voltímetro V indica 12 V. Calcular:

a) El voltaje e.

b) El valor de fuente independiente E.

Solución del problema:   Haga clic aquí!

Problema + Difícil 12-2    Fuente:   Problema 4.28 - página 170 -    IRWIN, J. Davis - Libro: Análisis de Circuitos en Ingeniería - 4ª Edición - Ed. Pearson - 2013.

Calcular el valor de V_x y el voltaje V_o en el circuito que se muestra en la Figura 12-02.1.

Solución del problema:   Haga clic aquí!

Problema + Difícil 12-3    Fuente:    Problema 70 de la lista de Circuitos Eléctricos I, de la Facultad de Ingeniería de la UFRGS, Prof. doctor Valner Brusamarello.

En el circuito que se muestra en la Figura 12-03.1, se sabe que si el interruptor S está en la posición 1, el amperímetro A muestra una corriente de 5 A. Si el interruptor S está en la posición 2, entonces el amperímetro A muestra una corriente de 14 A.

Encuentra los valores de I y K.

Solución del problema:   Haga clic aquí!
