Problema 11-1    Fuente:   Problema elaborado por el autor del sitio.

En el circuito mostrado en la Figura 11-01.1, calcular:

Las corrientes i₁ , i₂ , i₃ y la voltaje del nodo e₁.

Problema 11-2    Fuente:    Problema 4.12 - página 96 -    NILSSON & RIEDEL -    Libro: Circuitos Elétricos - 8ª edição - Ed. Pearson Education do Brasil - 2010.

En el circuito mostrado en la Figura 11-02.1, calcular:

La voltaje en los nodos y las corrientes i₁ , i₂ , i₃ y i₄.

Problema 11-3    Fuente:    Ejemplo 5.10 - página 188 -    IRWIN, J. David -    Libro: Análise de Circuitos em Engenharia - 4ª edição - Ed. Pearson - 2013.

En el circuito mostrado en la Figura 11-03.1, calcular:

a) La voltaje de todos los nodos esenciales.

b) El voltaje en las terminales a-b.

c) Las corrientes i_x , i_k.

Problema 11-4    Fuente:   Problema elaborado por el autor del sitio.

En el circuito mostrado en la Figura 11-04.1, calcular:

a) Calcule la corriente i_x y i_y.

b) Calcule la potencia disipada en las resistencias de 6 ohmios.

Problema 11-5    Fuente:    Problema 3.58 - página 140 -    IRWIN, J. David -    Libro: Análise de Circuitos em Engenharia - 4ª edição - Ed. Pearson - 2013.

En el circuito mostrado en la Figura 11-05.1, calcular:

Las tensiones de los nodos esenciales , i₁ y i₂, así como la tensión V_o.

Problema 11-6    Fuente:    Problema 13 - Lista de ejercicios de circuito eléctrico I - Escuela de Ingeniería - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

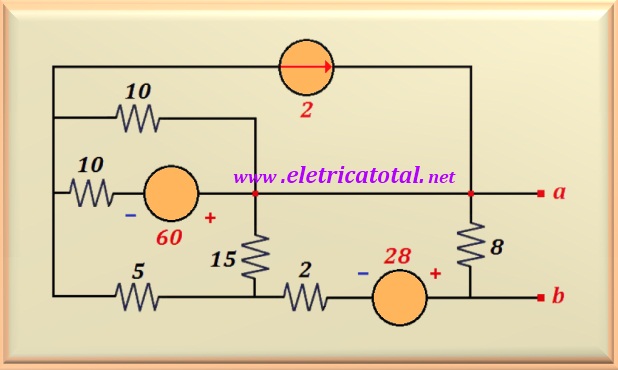

En el circuito mostrado en la Figura 11-06.1, al transformar y desplazar las fuentes, reduzca a una sola fuente asociada con una sola resistencia.

Problema 11-7    Fuente:    Problema 34 - página 114 -    HAYT, William H. Jr. , KEMMERLY, Jack E. , DURBIN, Steven M. -    Libro: Análise de Circuitos em Engenharia - Ed. McGraw Hill - 7ª Edição - 2008.

En el circuito mostrado en la Figura 11-07.1, calcular la corriente i_x.

Problema 11-8    Fuente:   Problema elaborado por el autor del sitio.

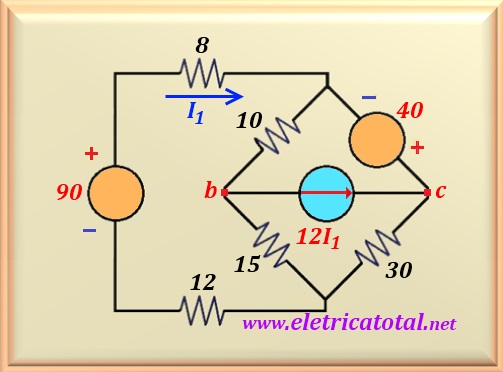

En el circuito mostrado en la Figura 11-08.1, calcular:

a) Calcule la corriente I₁.

b) Calcule la potencia suministrado o recibido por la fuente de voltaje 40 voltios.

Problema 11-9    Fuente:    Adaptado de la primera prueba - Análise de Circuitos I - Prof. Dr. Dênis Fernandes - PUCRS - 2018.

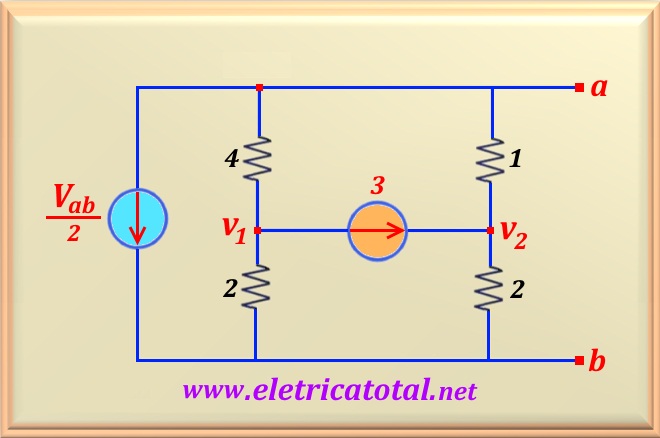

En el circuito mostrado en la Figura 11-09.1, calcular la voltajes V_ab , v₁ y v₂.

Problema 11-10    Fuente:    Problema 68 de la lista de Circuitos Eléctricos I de la Escuela de Ingeniería UFRGS, Prof. Dr. Valner Brusamarello.

En el circuito que se muestra en la Figura 11-10.1, determine el valor leído por el amperímetro A cuando la llave S está en posición 2, sabiendo que cuando la llave S está en posición 1 el circuito contenido y resaltado por el rectángulo naranja en la figura, transfiere la máxima potencia posible.

Atención -    Hay un error tipográfico en la lista de respuestas. El valor de lectura correcto para el amperímetro es 3 A y no 9 A como se enumera.

Solución del problema usando Método Thévenin-Norton   Haga click aquí!

Problema 11-11    Fuente:   Problema elaborado por el autor del sitio.

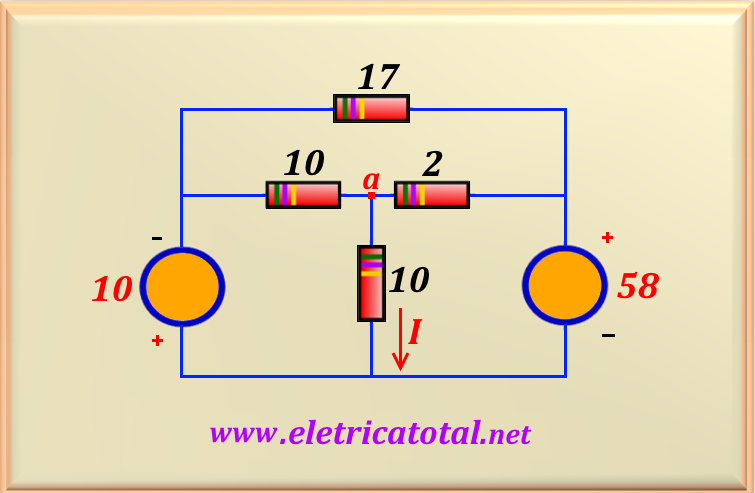

En el circuito que se muestra en la Figura 11-11.1, calcule:

La corriente I y el voltaje eléctrico en el punto a, es decir, V_a.

Problema 11-12    Fuente:    Problemas 37 y 60 - Lista de Ejercicios de Circuitos Eléctricos I - Facultad de Ingeniería - UFRGS - 2013 - Profe. Dr. Valner Brusamarello.

En el circuito que se muestra en la Figura 11-12.1, se sabe que el amperímetro A mide 3 A. Determinar el valor de la fuente de corriente I.

Problema 11-13    Fuente:    Problema creado por los autores del sitio.

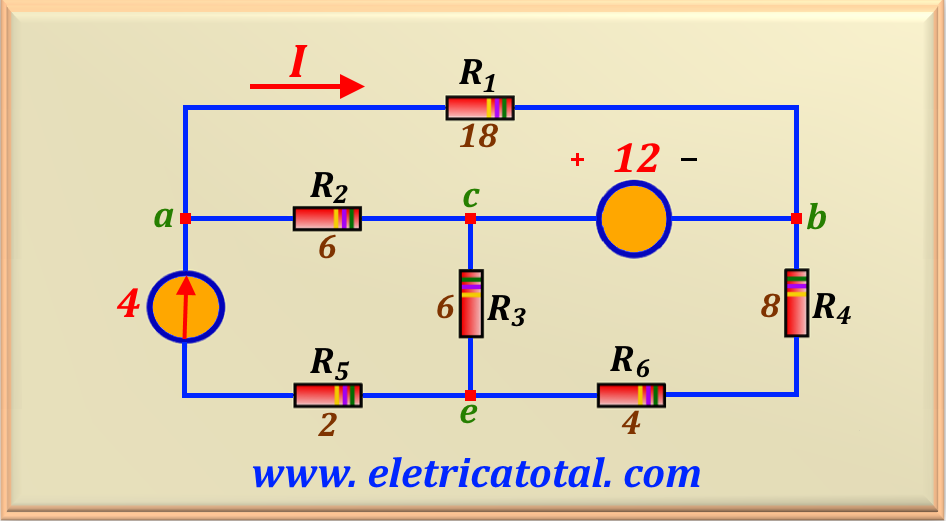

En el circuito que se muestra en la Figura 11-13.1 y usando la transformación de fuente, determine el valor de la corriente I.
