Problema 55-3
Fonte: Problema elaborado pelo autor do site.
Calcule a corrente I e a potência média dissipada pelo circuito mostrado na Figura 55-03.1.
Solução do Problema 55-3
Na figura acima, note que o resistor de 4 ohms está em
paralelo com o capacitor
-j12, ambos conectados ao ponto b. Portanto, pode-se calcular a
impedância desse paralelo, que será denominada de Zb.
Zb = 4 XC / (4 + XC ) = 4 (-j12) / (4 - j12 )
Efetuando-se o cálculo:
Zb = 3,60 - j1,20 = 3,80 ∠-18,43° Ω
Note que Zb está em série com o resistor de 6,4 ohms e o indutor
de j1,20. Calculando essa série (denominada de Zs):
Zs = 3,60 - j1,20 + 6,40 + j1,20 = 10 Ω

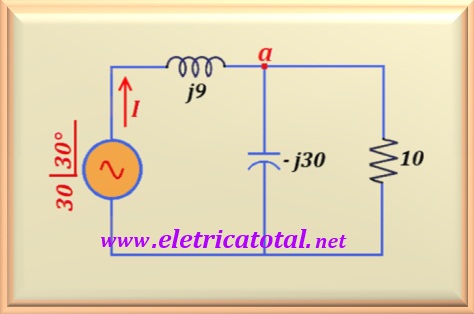

Esta impedância, por sua vez, está em paralelo com o capacitor de - j30,
conforme se pode constatar na Figura 55-03.2.
Calculando esse paralelo se determina a impedância no ponto a,
denominada de Za, ou seja:
Za = 10 XC / 10 + XC = 10 x (-j30) / 10 - j30
Efetuando-se o cálculo:
Za = 9 - j3 = 9,49 ∠-18,43° Ω
E, finalmente, somando esta impedância com o valor do indutor j9
(que encontra-se em série)
conseguimos calcular a impedância equivalente que o circuito oferece à fonte
de tensão. Logo:
Ztotal = 9 - j3 + j9 = 9 + j6 = 10,82 ∠33,69°
Com todos estes dados estamos aptos a calcular a corrente I aplicando a
lei de Ohm, ou:
I = V / Ztotal = 30 ∠+30° / 10,82 ∠33,69°
Efetuando-se o cálculo:
I = 2,77 ∠-3,69° Ω
Tendo o valor de I e V, pode-se calcular a potência aparente do circuito, ou:
S =V I* = 30∠30° x 2,77∠3,69° = 83,1∠33,69° VA
Com o valor de S podemos calcular a potência média e a reativa do circuito. Assim:
P = 83,1 x cos (33,69°) = 69,14 W
Q = 83,1 x sen (33,69°) = 46,1 VAr
Não esqueça que a potência média é a potência dissipada só por resistores.
Neste caso, o resistor de 6,40 e o de 4 ohms. Indutores e capacitores não entram nessa conta.
