Problema + Difícil 11-1    Fonte:    Prob. 23 e 48 - Lista de exercicios de Circuito Elétricos I - Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

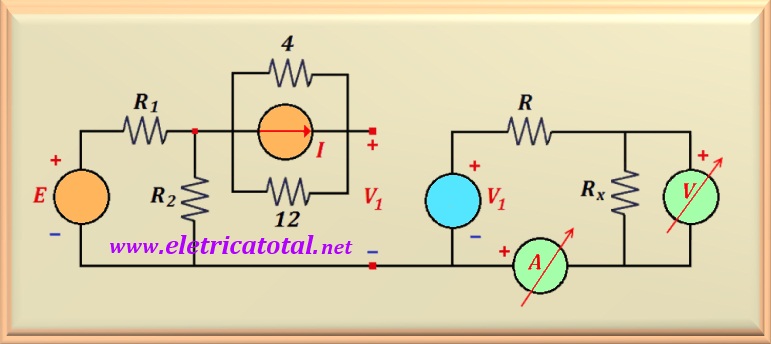

No circuito abaixo, quando E = 90, I = 15 , o resistor R dissipa a máxima potência. O voltímetro indica 45 volts e o amperímetro indica - 15 A. Determine a leitura do voltímetro e do amperímetro quando E = 20 volts, I = 10 ampère e R_x caindo a 1/3 do seu valor calculado anteriormente.

Atenção: Na lista da UFRGS, há um erro de digitação no enunciado do problema. Consta que a resistor R_x dissipa a máxima potência. Na verdade, R dissipa a máxima potência. Caso contrário, o valor de R para que tal acontecesse deveria ser ZERO e isto inviabilizaria a solução do problema com os dados fornecidos no enunciado. Para maiores esclarecimentos clique aqui!

Solução do problema:   clique aqui!

Problema + Difícil 11-2    Fonte:    Prob. 51 - Lista de exercicios de Circuito Elétricos I - Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

No circuito abaixo, quando a chave "S" está na "posição 1" o voltímetro indica - 15 Volts.

a) Determine o valor de "E".

b) Determine a leitura do amperímetro quando a chave "S" estiver na "posição 2".

Solução do problema:   clique aqui!

Problema + Difícil 11-3    Fonte:    Prob. 41 - Lista de exercicios de Circuito Elétricos I - Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

No circuito abaixo, quando a chave "S" estiver na "posição 1" o voltímetro indica o valor de - 16 volts.

a) Determine o valor de "E".

b) Quando a chave "S" estiver na "posição 2".

c) Quando a chave "S" estiver na "posição 3".

Solução do problema:   clique aqui!

Problema + Difícil 11-4    Fonte:    Adaptado Questão 2 - Prova de Circuitos Elétricos - Engenharia da Computação - UFRGS - 2016.

No circuito abaixo, encontre os valores de I_y, V_x e V_o

Solução do problema:   clique aqui!
