Problema 84-1    Fonte:  Problema elaborado pelo autor do site.

Assumindo uma sequência direta em uma fonte desequilibrada, temos:

V_AN = 100 ∠30°,  V_BN = 150 ∠-60°   e   V_CN = 120 ∠180° . Calcule:

a) O módulo das tensões de linha e seus respectivos ângulos.

b) Faça o diagrama das tensões.

Problema 84-2    Fonte:  Problema elaborado pelo autor do site.

Utilizando os dados do problema anterior e supondo as impedâncias desequilibradas com os seguintes valores:

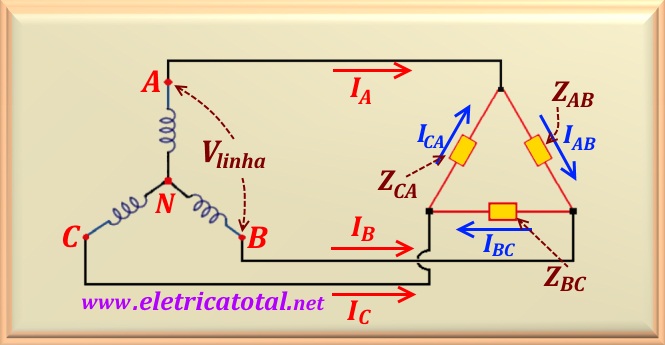

Z_AB = 10 ∠30°  ,   Z_BC = 12 ∠-30°   e   Z_CA = 18 ∠60°. Na configuração do circuito mostrado na Figura 84-02.1, calcule:

a) as correntes de fase.

b) as correntes de linha.

Problema 84-3    Fonte:  Problema elaborado pelo autor do site.

Utilizando os dados dos problemas anteriores, calcule:

a) A potência real total e em cada fase.

b) A potência reativa total e em cada fase.

c) A potência aparente total e em cada fase.

Problema 84-4    Fonte:  Problema elaborado pelo autor do site.

Utilizando os dados dos problemas anteriores, compare os resultados da potência na carga com a potência fornecida pela fonte.
