Problema 55-7
Fonte: Problema 9 - Lista de Problemas RLC - Disciplina
Circuitos Elétricos da Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.
No circuito mostrado na Figura 55-07.1 é dado os valores de I = 20∠0° mA, R1 = 1,2 kΩ,
- jXC1 = - j1,8 kΩ,
jXL1 = j1,2kΩ e jXL2 = jXL3 = j2,4 kΩ. Determine:
a) os valores de I1 e I2:
b) os valores de VaT e VdT.
Solução do Problema 55-7
Item a
Para se calcular as correntes I1 e I2, optou-se em utilizar um divisor de corrente. Desta forma, para I1:
I1 = I [- jXC1 / (- jXC1 + jXL1)]
Substituindo pelos valores numéricos:
I1 = 20∠0° [- j1,8 kΩ / (- j1,8 kΩ + j1,2 kΩ )]
Efetuando-se o cálculo:
I1 = 60∠0° mA
E para I2:
I2 = I [jXL1 / (- jXC1 + jXL1)]
Substituindo pelos valores numéricos:
I2 = 20∠0° [j1,2 kΩ / (- j1,8 kΩ + j1,2 kΩ )]
Efetuando-se o cálculo:
I2 = - 40∠0° mA
O sinal negativo de I2, significa que a corrente tem sentido contrário ao indicado na figura do circuito.
Item b
Para se encontrar o valor de VdT, deve-se calcular o paralelo de XL2 e XL3.
jXeq = j2,4 x j2,4 / (j2,4 + j2,4 ) = j1,2 kΩ
Agora aplicando a lei de Ohm:
VdT = jXeq I = j1,2 x 20∠0° = 24∠90° V
Observe que j1,2 = 1,2∠90°. Para se calcular VaT, optou-se por encontrar a impedância equivalente de todo o circuito e multiplicar pelo valor de I (lei de Ohm). Para tal, é preciso calcular o valor do paralelo entre XL1 e XC1. Assim:
ZLC = j1,2 x (-j 1,8) / (j1,2 - j1,8) = j 3,6 kΩ
Então, somando todas as impedâncias entre os pontos a-T, obtém-se:
Zeq = 1,2 + j3,6 + j1,2 = 1,2 + j 4,8 kΩ
Como se pode perceber, o circuito tem predominância indutiva. Pode-se escrever
Zeq = 4,95∠75,96° no formato polar. Logo o valor de VaT será:
VaT = I Zeq = 20∠0° x 4,95∠75,96°
Finalmente, efetuando o cálculo:
VaT = 99∠75,96° V

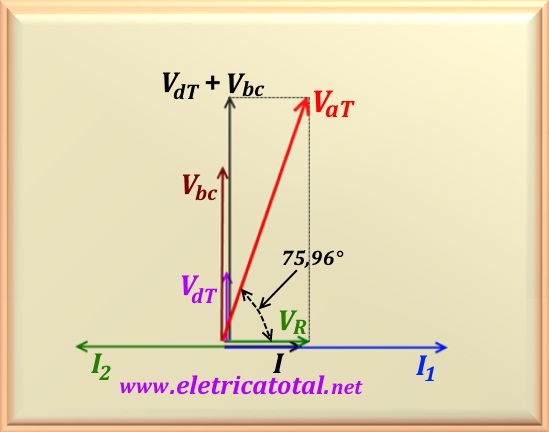

Na Figura 55-07.2 vemos o gráfico das correntes e das tensões no circuito. Repare que VR está em fase com I, pois é a tensão sobre o resistor R1. VdT, que é a tensão sobre L2 e L3, está adiantada de 90° em relação à corrente I que circula por eles. Por sua vez, Vbc está adiantada de 90° em relação à corrente I1 que circula por L1 e, simultaneamente, está atrasada de 90° em relação à I2, corrente esta que circula por
C1. E VaT é a soma fasorial entre VR e Vbc + VdT. Perceba, no gráfico, como todos os fasores estão perfeitamente de acordo com o circuito.
