Problema 21-1    Fonte:   Problema elaborado pelo autor do site.

Esboce a forma de onda da função definida como

Solução do Problema 21-1

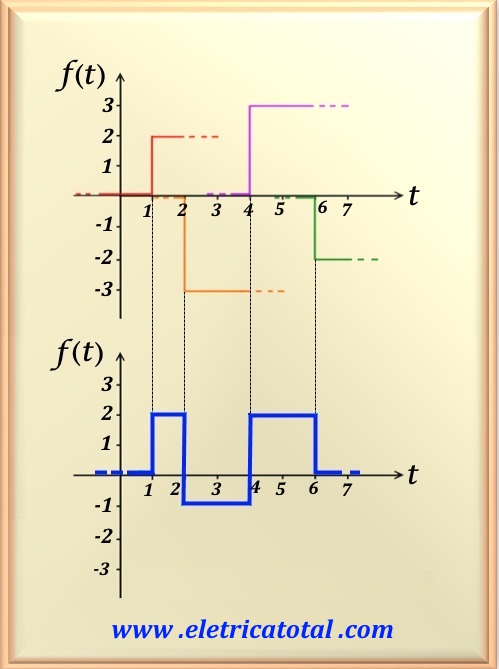

Na Figura 21-01.1 vemos a representação das formas de ondas conforme a f(t) do enunciado do problema. Observe que a primeira parcela da f(t) é uma função degrau (ilustrada na cor vermelho) com uma amplitude de 2 volts e está deslocada para o tempo 1 s. A segunda parcela (ilustrada em laranja) também é uma função degrau com -3 volts de amplitude e deslocada no tempo em 2 s.

As outras parcelas seguem a mesma sistemática. Levando-se em consideração o deslocamento de cada parcela no tempo e sua amplitude, pode-se elaborar a forma de onda resultante conforme ilustrada na parte inferior da figura.
