Problema 53-1    Fuente:  Problema desarrollado por el autor del sitio.

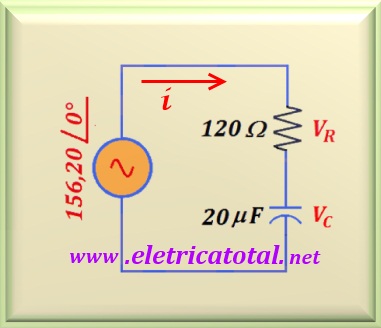

En la Figura 53-01.1 donde V = 156,2 sen (500 t), determine:

a) la corriente i.

b) el voltaje en la resistencia y en el condensador.

c) dibuja un diagrama fasorial del circuito.

Problema 53-2    Fuente:   Problema 4 - Lista de problemas de RLC - Disciplina Circuitos Eléctricos de la Escuela de Ingeniería. - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

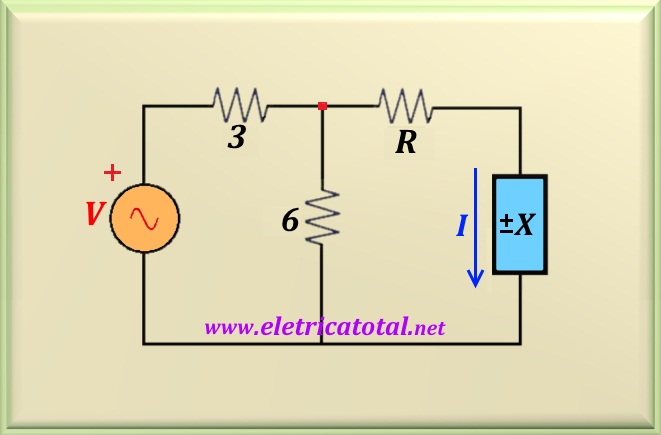

En el circuito de la Figura 53-02.1, V = - 300 sen (100 t - 20°) y I = 20 sen(100 t - 146,9°). Determine R y X.

Atención:    En la lista de Ufrgs, hay algunos errores tipográficos. En la corriente I, en lugar de ω t, es 100 t. La corriente I no se muestra en el dibujo. Ver circuito arriba con corrección. Aparece la respuesta X = C = 1 250 uF.   X es la reactancia en ohmios. C es la capacitancia en faradios. Pronto a la respuesta correcta es: R = 4 Ω,   X = 8 Ω   y    C = 1 250 µF.

Problema 53-3    Fuente:   Problema desarrollado por el autor del sitio.

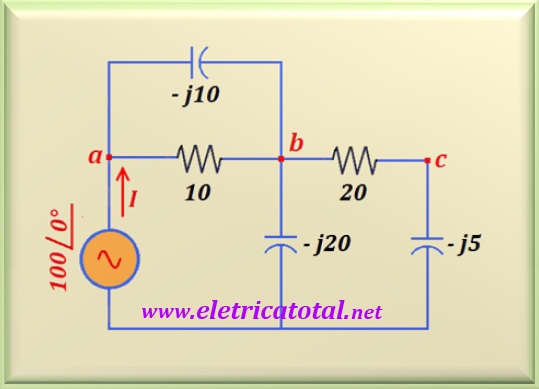

En el circuito de la Figura 53-03.1, donde V = 100 ∠ 0°, determine:

a) la corriente I.

b) la voltaje, V_b, en el punto b.

c) la voltaje, V_c, en el punto c.

Problema 53-4    Fuente:  Problema creado por el autor del sitio.

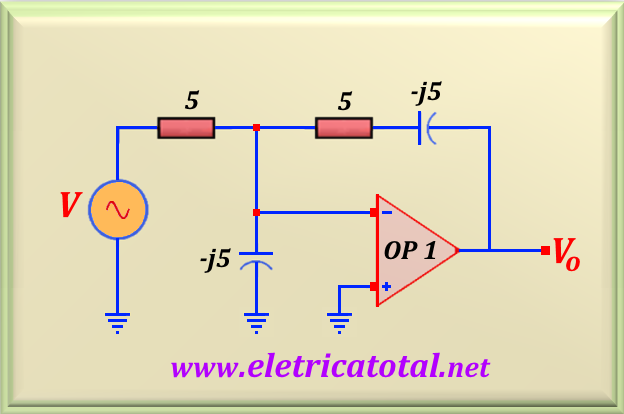

En la Figura 53-04.1 tenemos V = 2 sen (500 t - 30°). Determina el valor de V_o.

Problema 53-5    Fuente:  Problema creado por el autor del sitio.

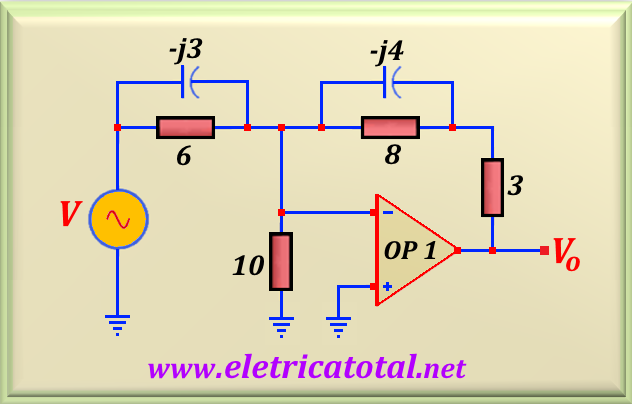

En la Figura 53-05.1 tenemos V = 4 sen (200 t + 30°). Determine el valor de V_o.

Problema 53-6    Fuente:  Problema elaborado por el autor del sitio.

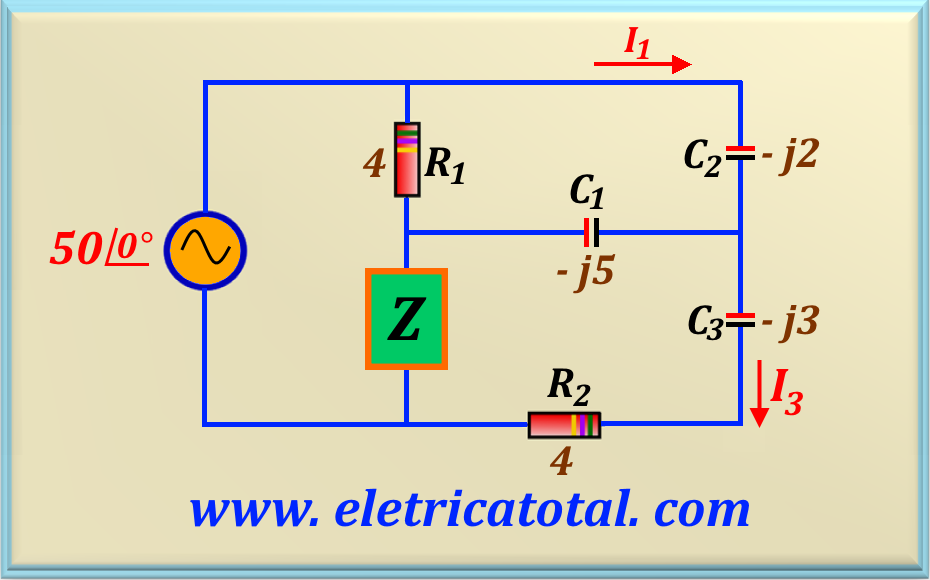

En la Figura 53-06.1 tenemos V = 50∠0° y sabemos que I₁ = 10∠- 90°. Determine el valor de I₃ y Z.

Problema 53-7    Fuente:  Problema elaborado por el autor del sitio.

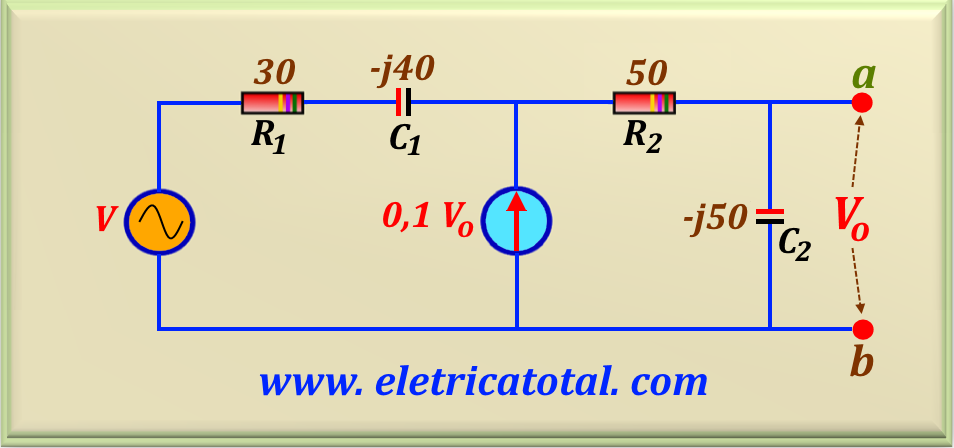

En la Figura 53-07.1 tenemos V = 200∠0°. Determine el equivalente de Thévenin del circuito desde el punto de vista de las terminales a - b.

Problema 53-8    Fuente:  Problema elaborado por el autor del sitio.

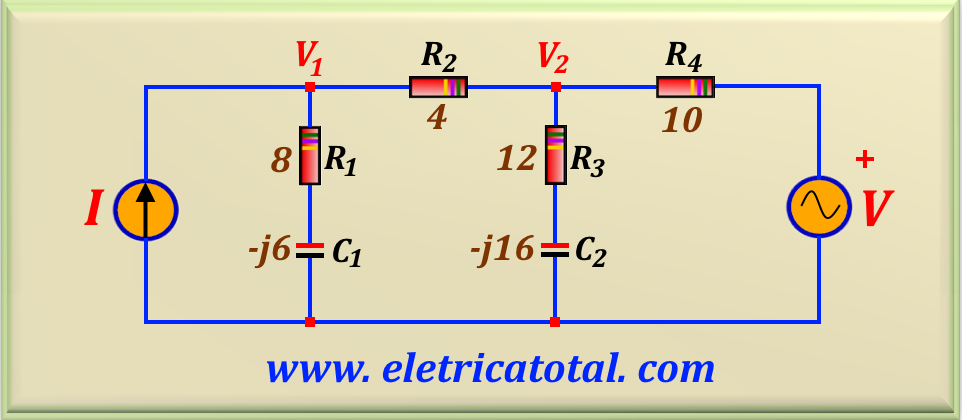

En la Figura 53-08.1 tenemos V = 44 + j42 V y I = 10 + j10 A. Determine V₁ y V₂.
