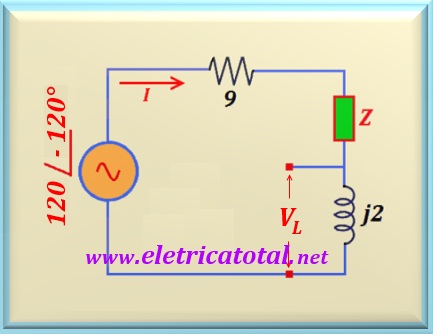

Problema 54-1    Fuente:  Problema 6.26 - página 103 - EDMINISTER, Joseph A. - Libro: Circuitos Elétricos - 6ª ed. - Ed. McGraw Hill - 1971

La caída de voltaje en la reactancia j2 del circuito en serie en la Figura 54-01.1 es V_L = 13,04 ∠+15°. Determine el valor de Z.

Problema 54-2    Fuente:  Problema 6.7 - página 95 -   EDMINISTER, Joseph A. - Libro: Circuitos Elétricos - Ed. McGraw Hill - 1971

Los valores efectivos de las corrientes.I₁ , I₂ y I_T son respectivamente 18 , 15 y 30 A en la Figura 54-02.1. Determine las impedancias desconocidas R y X_L.

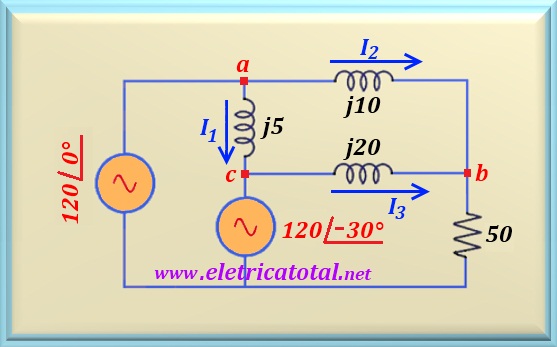

Problema 54-3    Fuente:  Exercício 8-31 - página 421 -    THOMAS, Roland E. , ROSA, Albert J. , THOUSSAINT, Gregory J. -   Libro: The Analysis & Design of Linear Circuits - 6ª Edição - Ed. John Willey & Sons, Inc. - 2009.

Use el método nodal para calcular I₁, I₂ y I₃ del circuito mostrado en la Figura 54-03.1.

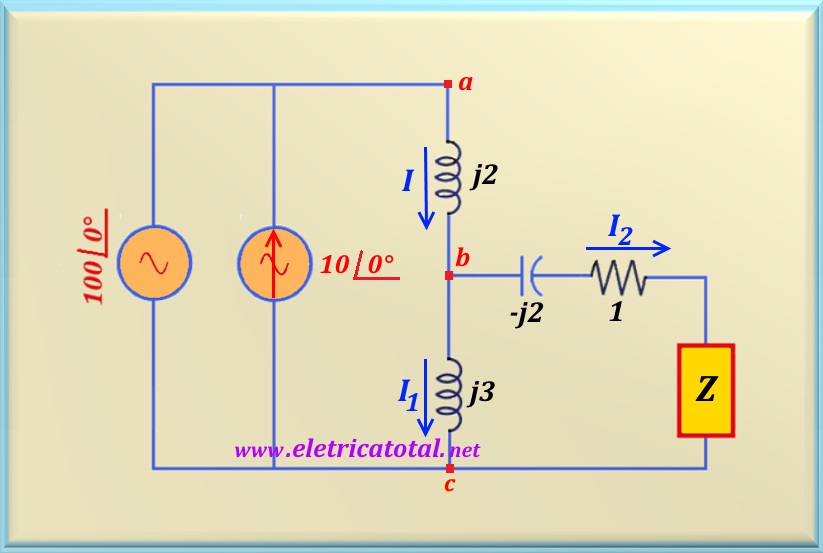

Problema 54-4    Fuente:   Problema 1 - Lista de problemas de RLC - Disciplina Circuitos Eléctricos de la Escuela de Ingeniería. - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

Determine la impedancia Z en el circuito de la Figura 54-04.1 para que tengamos I₂ = 10 ∠0°.

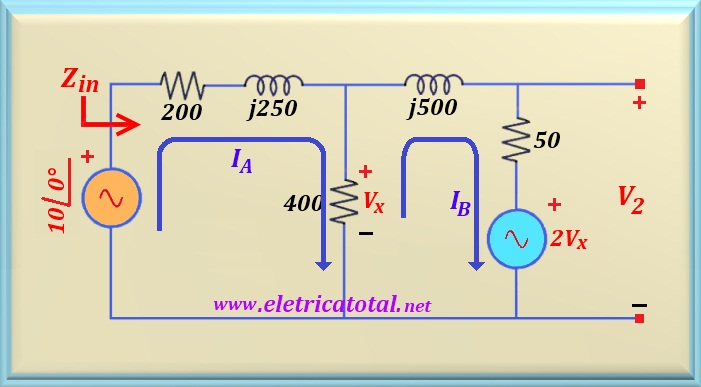

Problema 54-5    Fuente:   Adaptado del ejemplo 8-25 - página 421 -    THOMAS, Roland E. , ROSA, Albert J. , THOUSSAINT, Gregory J. -   Libro: The Analysis & Design of Linear Circuits - 6ª Edição - Ed. John Willey & Sons, Inc. - 2009.

Use el método de las malas de corriente y encuentre el voltaje de salida V₂ y la impedancia de entrada Z_in del circuito que se muestra en la Figura 54-05.1.

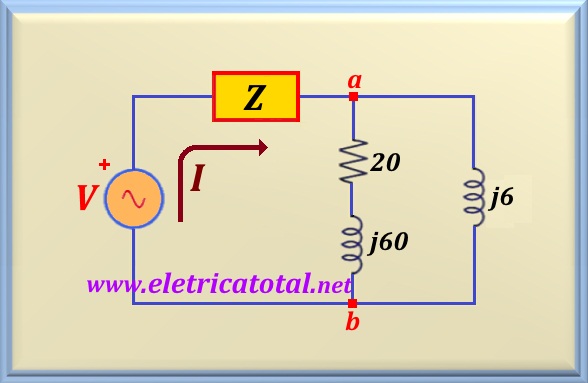

Problema 54-6    Fuente:  Problema 6.10 - página 96 - EDMINISTER, Joseph A. - Libro: Circuitos Elétricos - 1ª ed. - Ed. McGraw Hill - 1971

En el circuito serie-paralelo de la Figura 54-06.1, el valor efectivo del voltaje entre los puntos a-b es 50 voltios. Sabiendo que Z = 8,5∠ 30°, encontre el valor de V.

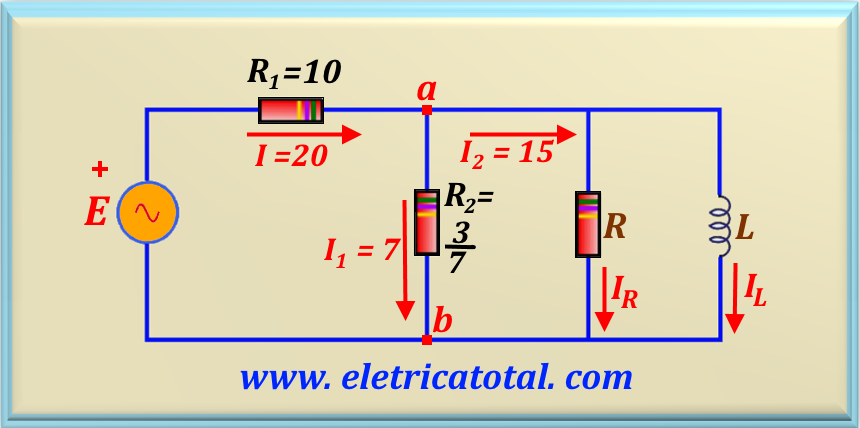

Problema 54-7    Fuente:   Problema 7 - Lista de Problemas RLC - Disciplina Circuitos Eléctricos de la Escuela de Ingeniería. - UFRGS - 2017 - Prof. Dr. Valner Brusamarello.

En el circuito que se muestra en la Figura 54-07.1 sabemos que E = A cos (10 t + α) voltios. Encuentra los valores de R y L.
