Problema 3.1    Fuente:   Problema elaborado por el autor del sitio.

En la Figura 3-01.1, sabiendo que C₁ = 12 µF ,  C₂ = 2 µF ,  C₃ = 4 µF.

a) Calcule la capacitancia total del circuito abajo entre los puntos a y b.

b) Si entre los puntos a y b conectar una batería de 10 voltios, calcule la carga acumulada en cada condensador.

Solución del problema:   Haga clic aquí!

Problema 3.2    Fuente: Problema 25.23 - pag. 134 -    HALLIDAY, Resnick, WALKER, Jearl - Libro: Fundamentos de Física - Vol 3 - Ed. LTC - 8ª edição - 2009.

En la Figura 3-02.1, V= 9,0 V , C₂ = 3 µF , C₄ = 4 µF y todos los condensadores están inicialmente descargados. Cuando la clave S se cierra una carga total de 12 µC pasa por el punto a y una carga total de 8 µC pasa por el punto b.

a) ¿Cuál es el valor de C₃ ?

b) ¿Cuál es el valor de C₁ ?

Solución del problema:   Haga clic aquí!

Problema 3.3    Fuente:    Problema 6.22 - pag. 216 -    SADIKU, Matthew N. O. , ALEXANDER, Charles K. -    Libro: Fundamentos de Circuitos Elétricos - McGraw Hill - 5ª edição - 2013.

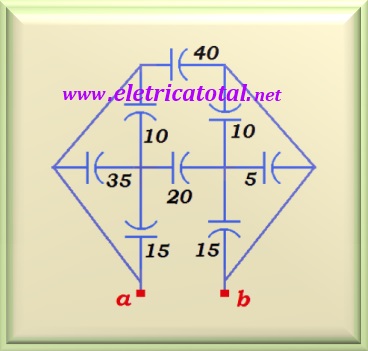

En la Figura 3-03.1, calcule la capacitancia equivalente entre los puntos a y b.

Solución del problema:   Haga clic aquí!

Problema 3.4    Fuente:   Problema 6.25 - pag. 243 -    IRWIN, J. David -    Libro: Análise de Circuitos em Engenharia - 4ª edição - Ed. Pearson - 2013.

Determine el valor de C para producir la capacitancia total deseada de C_total = 2 µF, en el circuito que se muestra en la Figura 3-04.1.

Solución del problema:   Haga clic aquí!

Problema 3.5   Fuente:   Adaptado del Problema 6.24 - pag. 216 -    SADIKU, Matthew N. O. , ALEXANDER, Charles K. - Libro: Fundamentos de Circuitos Elétricos - McGraw Hill - 5ª edição - 2013.

En el circuito que se muestra en la Figura 3-05.1, sabiendo que C₁ = 30 µF ,  C₂ = 60 µF ,  C₃ = 14 µF ,  C₄ = 20 µF , C₅ = 80 µF y V = 90 V:

a) Calcule la capacitancia total del circuito, entre los puntos a y b.

b) Calcule la voltaje en cada condensador.

c) Calcule la energía acumulada en cada condensador.

Solución del problema:   Haga clic aquí!

Problema 3.6   Fuente:   Problema 6.28 - pag. 216 -    SADIKU, Matthew N. O. , ALEXANDER, Charles K. - Libro: Fundamentos de Circuitos Elétricos - McGraw Hill - 5ª edição - 2013.

Datos los valores de los condensadores en el circuito que se muestra en la Figura 3-06.1, calcule la capacitancia total del circuito entre los puntos a y b.

Solución del problema:   Haga clic aquí!

Problema 3.7    Fuente:   Adaptado do Problema 6.26 - página 244 -    IRWIN, J. David -    Libro: Análise de Circuitos em Engenharia - 4ª edição - Ed. Pearson - 2013.

Determine el valor de C para producir la capacitancia total deseada de C_total = 4,5 µF, en el circuito que se muestra en la Figura 3-07.1. Todos los valores están en µF.

Solución del problema:   Haga clic aquí!

Problema 3.8    Fuente:   Problema 6.29 - pag. 244 -    IRWIN, J. David - Libro: Análise de Circuitos em Engenharia - 4ª edição - Ed. Pearson - 2013.

Determine el valor de la capacitancia total en el circuito que se muestra en la Figura 3-08.1 presenta entre los terminales a-b, sabiendo que: C₁ = 4,0 µF , C₂ = 6,0 µF , C₃ = 1,0 µF , C₄ = 8,0 µF y C₅ = 3,0 µF.

Solución del problema:   Haga clic aquí!

Problema 3.9    Fuente:   Problema 6.24 - pag. 242 -    IRWIN, J. David - Libro: Análise de Circuitos em Engenharia - 4ª edição - Ed. Pearson - 2013.

Si es dado cuatro condensadores de 2 µF , determine los valores máximos y mínimos que se pueden obtener conectando los condensadores en combinaciones en serie y/o en paralelo.

Solución del problema:   Haga clic aquí!

Problema 3.10    Fuente:   Problema elaborado por el autor del sitio.

Supongamos que tenemos un capacitor, llamado C₁, con una capacidad de 1 F. Y un voltaje entre sus terminales de V₁ = 10 voltios. Imagina otro capacitor, llamado C₂, también con una capacidad de 1 F, pero completamente descargado. Ahora conectamos los dos condensadores en paralelo. Determine el voltaje que surge entre las terminales de los capacitores. Calcular la energía inicial del sistema y la energía final. Explique la discrepancia en los valores de energía.

Solución del problema:   Haga clic aquí!
