Problema 2.1  Fuente:   Problema elaborado por el autor del sitio.

Sabiendo que la resistividad del cobre es de 1,69 x 10^-2 ohmios. mm²/m y la del aluminio es de 2,75 x 10^-2 ohmios.mm²/m que debe ser la relación entre las áreas del hilo de cobre y del aluminio para que tengan la misma resistencia, considerando los hilos la misma longitud?

Solución del problema:   Haga clic aquí!

Problema 2.2  Fuente:   Problema 17 - pag. 161 -    HALLIDAY, RESNICK, WALKER, Jearl - Libro: Fundamentos de Física - Vol 3 - Ed. LTC - 8ª edição - 2009.

Un cable eléctrico tiene 1,0 mm de diámetro, 2,0 m de longitud y una resistencia de 50 mΩ ¿Cuál es la resistividad del material?

Solución del problema:   Haga clic aquí!

Problema 2.3  Fuente:   Problema 18 - pag 161 -    HALLIDAY, RESNICK, WALKER, Jearl - Libro: Fundamentos de Física - Vol 3 - Ed. LTC - 8ª edição - 2009.

Un cierto hilo tiene una resistencia R. ¿Cuál es la resistencia de un segundo hilo, hecho del mismo material, con mitad de la longitud y la mitad del diámetro?

Solución del problema:   Haga clic aquí!

Problema 2.4  Fuente:   Problema 21 - pag 161 -    HALLIDAY, RESNICK, WALKER, Jearl - Libro: Fundamentos de Física - Vol 3 - Ed. LTC - 8ª edição - 2009.

Un hilo con una resistencia de 6,0 ohmios se estira de tal forma que su longitud se vuelve tres veces mayor que el original. Determine la resistencia del hilo después de la operación suponiendo que la resistividad y la densidad del material permanecen inalteradas.

Solución del problema:   Haga clic aquí!

Problema 2.5   Fuente:   Problema elaborado por el autor del sitio.

Calcule la resistencia que el circuito ofrece a la fuente de tensión V en el circuito que se muestra en la Figura 2-05.1.

Solución del problema:   Haga clic aquí!

Problema 2.6   Fuente:   Problema elaborado por el autor del sitio.

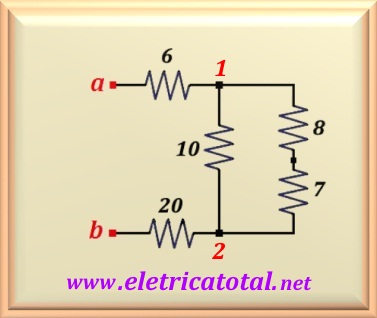

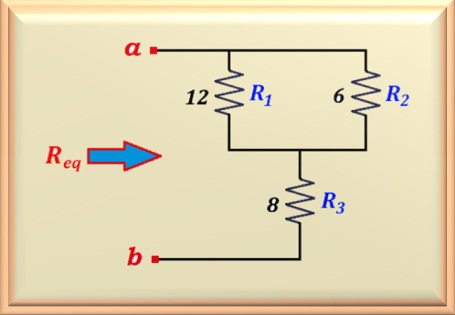

En el circuito que se muestra en la Figura 2-06.1 encuentre la resistencia equivalente vista de los terminales a-b.

Solución del problema:   Haga clic aquí!

Problema 2.7   Fuente:   Problema elaborado por el autor del sitio.

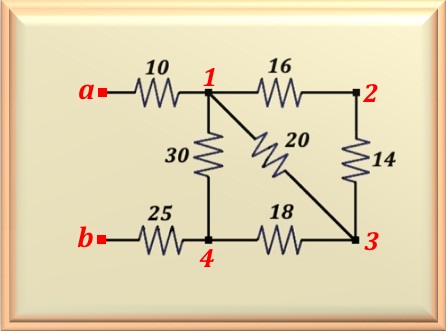

En el circuito que se muestra en la Figura 2-07.1 encuentre la resistencia equivalente vista de los terminales a-b.

Solución del problema:   Haga clic aquí!

Problema 2.8   Fuente:   Problema elaborado por el autor del sitio.

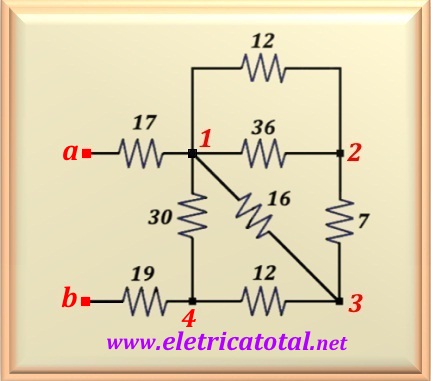

En el circuito que se muestra en la Figura 2-08.1 encuentre la resistencia equivalente vista de los terminales a-b.

Solução do problema:   Haga clic aquí!

Problema 2.9   Fuente:   Problema elaborado por el autor del sitio.

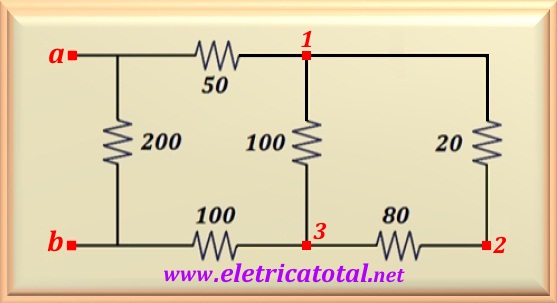

En el circuito que se muestra en la Figura 2-09.1 encuentre la resistencia equivalente vista de los terminales a-b.

Solución del problema:   Haga clic aquí!

Problema 2.10   Fuente:   Problema elaborado por el autor del sitio.

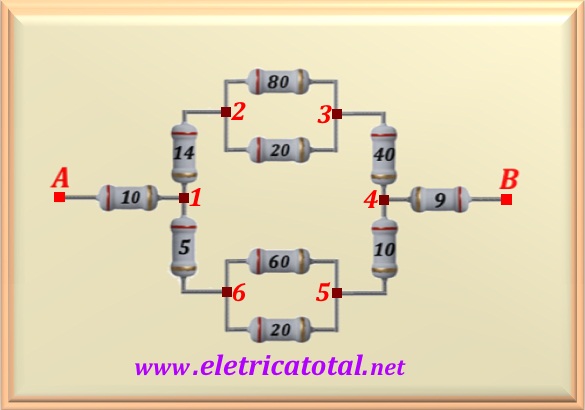

En el circuito que se muestra en la Figura 2-10.1 encuentre la resistencia equivalente vista de los terminales A-B.

Solución del problema:   Haga clic aquí!

Problema 2.11   Fuente:   Problema elaborado por el autor del sitio.

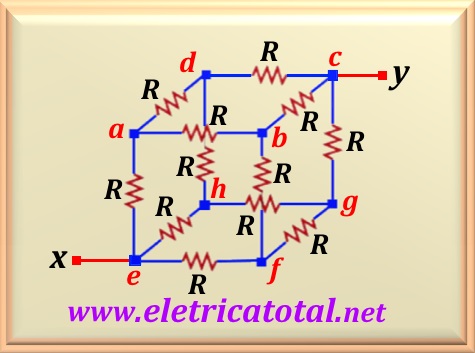

Calcule la resistencia equivalente entre los puntos x - y del circuito que se muestra en la Figura 2-11.1.

Solución del problema:   Haga clic aquí!

Problema 2.12   Fuente:   Problema elaborado por el autor del sitio.

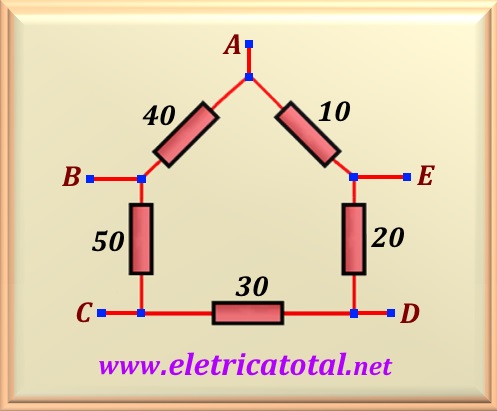

En el circuito que se muestra en la Figura 2-12.1 encuentre la resistencia equivalente entre los siguientes terminales:

a) A-D

b) C-E

a) B-D cuando los terminales C-E están en cortocircuito

Solución del problema:   Haga clic aquí!

Problema 2.13   Fuente:   Problema elaborado por el autor del sitio.

Calcule la resistencia equivalente entre los puntos A-E del circuito que se muestra en la Figura 2-13.1.

Solución del problema:   Haga clic aquí!

Problema 2.14   Fuente:   Problema elaborado por el autor del sitio.

Calcule la resistencia equivalente entre los puntos B-E considerando los puntos D-E en cortocircuito del circuito que se muestra en la Figura 2-14.1.

Solución del problema:   Haga clic aquí!

Problema 2.15   Fuente:   Problema elaborado por el autor del sitio.

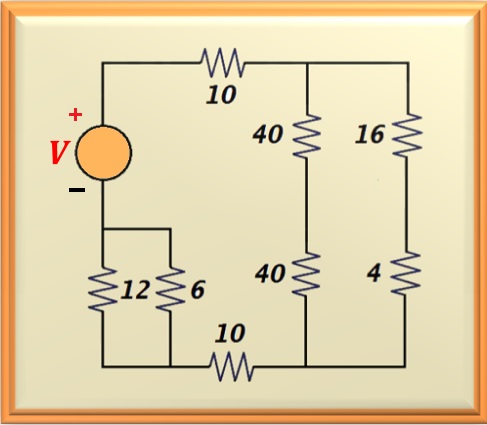

Calcule la resistencia que el circuito ofrece a la fuente de tensión V en el circuito que se muestra en la Figura 2-15.1.

Solución del problema:   Haga clic aquí!

Problema 2.16   Fuente:   Instituto de Física - Ufrgs - Disciplina Electrónica Básica - Lista de ejercicios - Prof. Dr. Francis

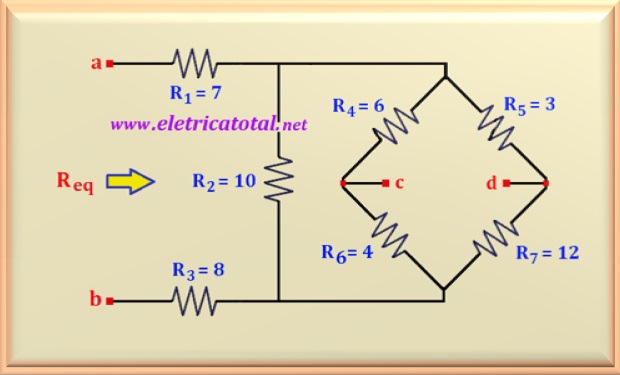

En el circuito que se muestra en la Figura 2-16.1 determine la resistencia equivalente vista de los terminales a-b cuando:

a) los terminales c-d están abiertos.

b) los terminales c-d están cerrados.

Solución del problema:   Haga clic aquí!

Problema 2.17   Fuente:   Prob. 3.8b - página 55 - NILSSON & RIEDEL - Libro: Circuitos Elétricos - 8ª edição - Ed. Pearson - 2010

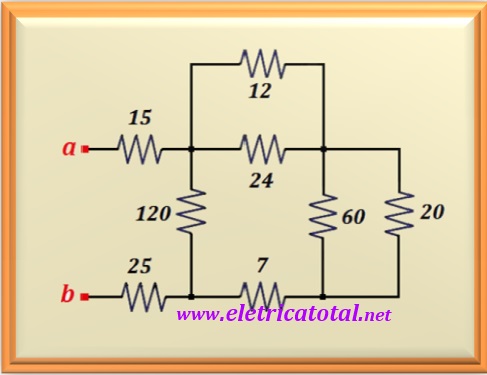

Calcule la resistencia equivalente entre los puntos a-b del circuito que se muestra en la Figura 2-17.1.

Solución del problema:   Haga clic aquí!

Problema 2.18   Fonte:   Problema elaborado por el autor del sitio.

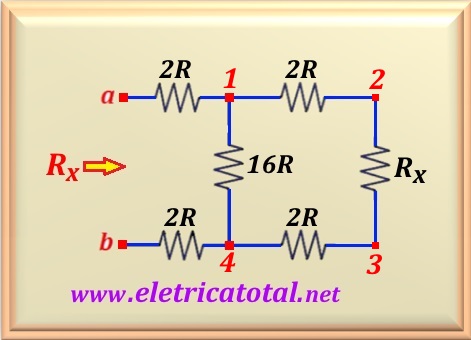

Calcule el valor de R en el circuito que se muestra en la Figura 2-18.1 para que R_ab = R_x.

Solución del problema:   Haga clic aquí!

Problema 2.19   Fuente:   Adaptado del ejercicio 2.31 - pagina 65 - THOMAS, Roland E. & ROSA, Albert J. & TOUSSAINT, Gregory J. - Libro: The Analysis and Design of Linear Circuits - 6ª edição - Ed. John Wiley & Sons, Inc. - 2009.

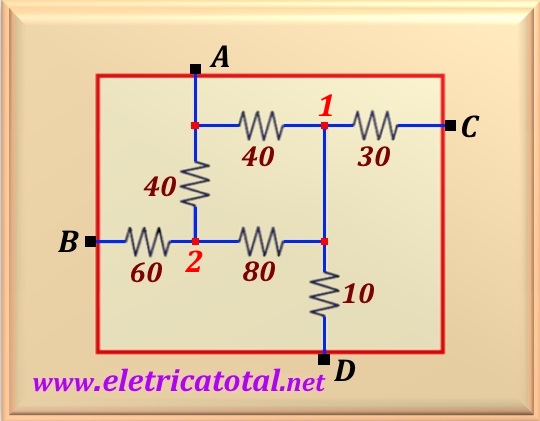

En el circuito que se muestra en la Figura 2-19.1 encuentre la resistencia equivalente entre los siguientes terminales:

a) A-B

b) A-C

a) B-D

Solución del problema:   Haga clic aquí!

Problema 2.20   Fuente:   Problema elaborado por el autor del sitio.

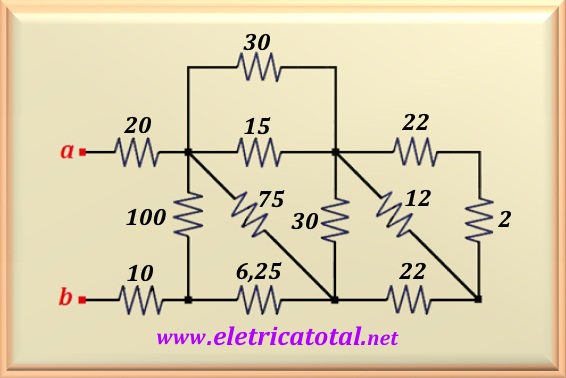

Calcule la resistencia equivalente entre lospuntos a-b del circuito que se muestra en la Figura 2-20.1.

Solución del problema:   Haga clic aquí!
