Problema + difícil 84-1    Fonte:  Problema elaborado pelo autor do site.

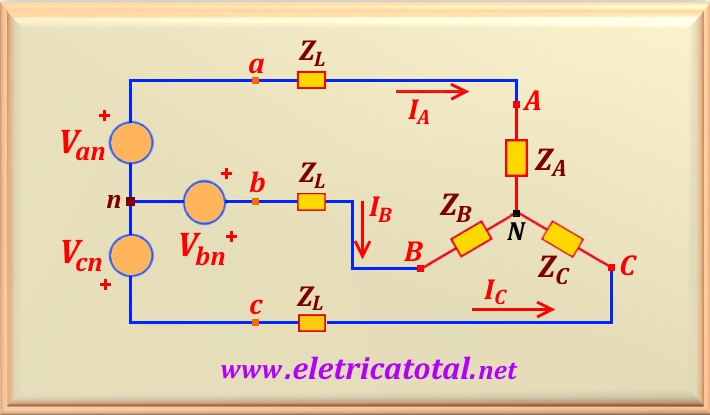

Na figura abaixo temos o circuito onde a sequência de fases é inversa ou acb. Sabe-se que V_an = 240∠0° V, V_bn = 240∠120° V e V_cn = 240∠-120° V. Além disso temos Z_A = 8 + j27 Ω, Z_B = 18 + j17 Ω, Z_C = 18 - j43 Ω e Z_L = 2 + j3 Ω. Determine:

a) as correntes de linha.

b) as tensões sobre a carga de cada fase.

c) a tensão V_Nn.

Problema + difícil 84-2    Fonte:  Problema elaborado pelo autor do site.

Em relação ao problema anterior calcule:

a) as tensões de linha sobre a carga.

b) a potência aparente, média e reativa na carga.

c) determine o fator de potência da carga.

d) faça um diagrama fasorial das correntes e tensões envolvidas na solução do problema.
