Problema 78-3    Fonte:   Problema elaborado pelo autor do site.

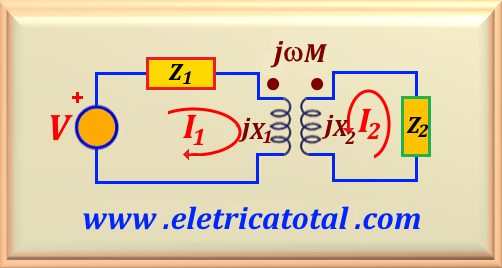

Escreva as equações que regem o circuito mostrado na Figura 78-03.1.

Solução do Problema 78-3

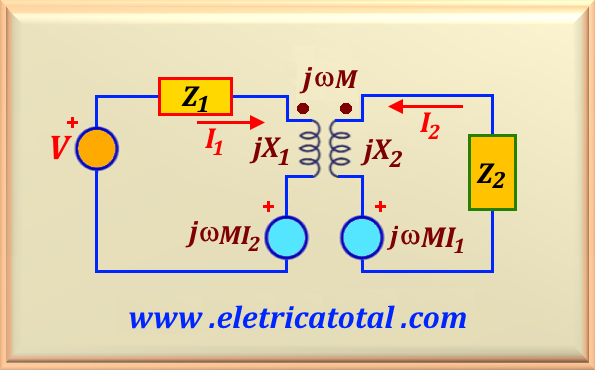

Então, essa é a técnica, ou seja, sempre colocar o sentido da corrente entrando pelos pontos nos dois enrolamentos. Não interessa em que posição estão os pontos. Com isso vamos obter uma tensão cuja influência de cada corrente no outro enrolamento terá a polaridade positiva voltada para o enrolamento que não tem ponto. A Figura 78-03.2 mostra como ficou o circuito levando em consideração as influências de cada corrente.

Uma vez estabelecido todos os parâmetros do circuito, só temos que escrever as equações que solucionam o problema. Temos duas malhas: uma no primeiro enrolamento por onde circula I₁; e outra no outro enrolamento por onde circula I₂. Não devemos esquecer de levar em conta a indutância mútua, M. Logo as equações são:

Logo, conseguimos um sistema de duas equações a duas incógnitas que pode ser resolvido por qualquer método.
