Problema + Difícil 47-1    Fonte:    Problema 5.38 - pag. 120 -    NILSSON - RIEDEL -    Livro: Circuitos Elétricos - 8ª edição - Ed. Pearson Education do Brasil - 2010.

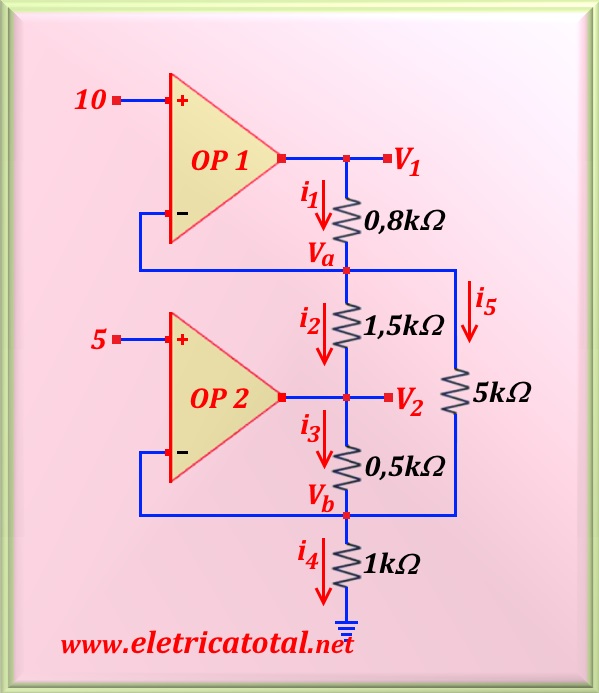

Determine V₁ e V₂ no circuito mostrado na figura abaixo sabendo que os amplificadores operacionais são ideais.

Problema + Difícil 47-2.    Fonte:   Questão da prova para Engenheiro Eletrônico - Petrobrás - 2012.

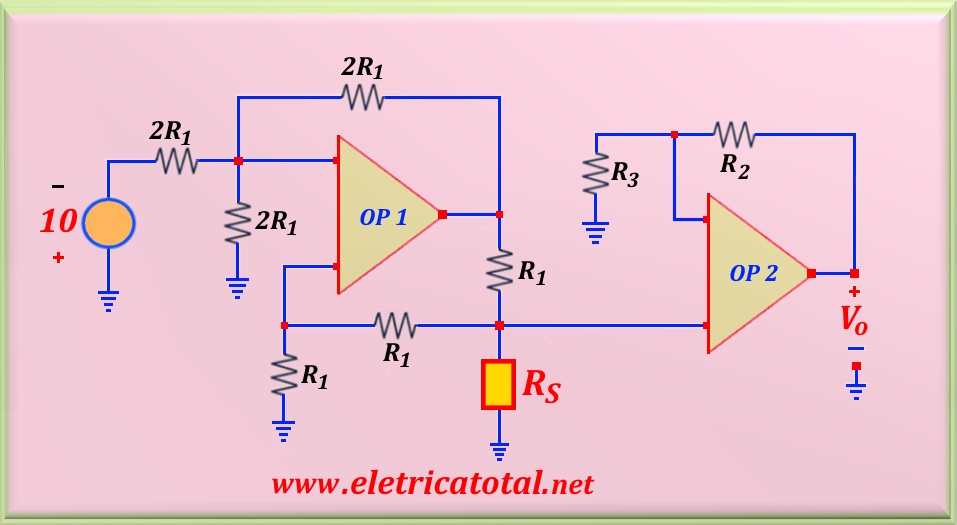

Transdutores resistivos são empregados em diversos sistemas de controle industriais. Uma forma de se medir a resistência elétrica de um transdutor resistivo R_S é ilustrado no circuito mostrado na figura abaixo, onde consideramos os amplificadores operacionais ideais. Determine o valor da resistência elétrica R_S do transdutor através de uma expressão matemática que seja uma função dos valores dos resistores que compõem o circuito e da tensão de saída V_o.
