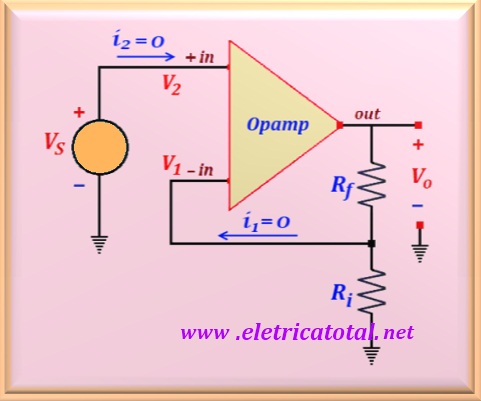

Como queremos a relação V_o/V_s, então trabalhando algebricamente, chegamos a:

Mais uma vez percebemos que o ganho do circuito em malha fechada independe do dispositivo utilizado, ficando exclusivamente dependente dos valores dos elementos que compõem o circuito de realimentação.

Note que, essa configuração não admite que seja usada como atenuador, pois analisando a equação, percebemos que o ganho mínimo é a unidade ( = 1) e, para tal, devemos ter R_f = 0, ou seja, um curto-circuito entre a saída e a entrada inversora.

Este artifício de usar R_f = 0 e, eliminarmos R_i, caracteriza a configuração denominada buffer. Essa configuração é utilizada quando queremos "isolar" um circuito que tem uma impedância de saída razoavelmente alta de um outro circuito que possui uma impedância de entrada baixa. Se não utilizarmos um buffer, corremos o risco de sobrecarregarmos a saída do primeiro circuito.

Quando usamos um buffer, sabemos que a impedância de entrada do amplificador operacional tende a infinito, não ocasionando com isso uma sobrecarga ao circuito antecessor. E como a impedância de saída tende a zero, garantimos com isso que podemos alimentar um circuito sucessor de baixa impedância.

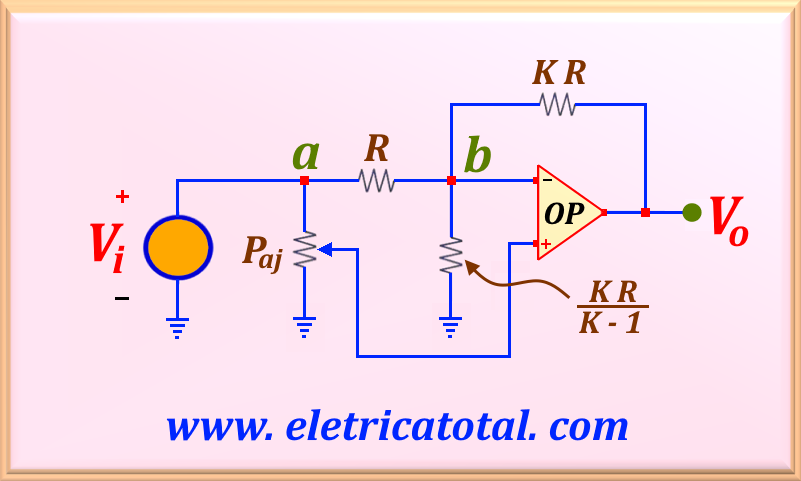

Através de uma configuração especial, é possível ajustar a realimentação de um amplificador desde a realimentação positiva até uma realimentação negativa. Com isso, podemos variar o ganho do amplificador entre + K e - K. Observe a Figura 43-02 abaixo.

Quando o cursor do potênciometro P_aj estiver conectado à terra (parte inferior de P_aj na figura), o amplificador vai se comportar como um amplificador inversor. Nesse caso, usando a eq. 42-01, facilmente deduzimos que o ganho do amplificador, que representaremos por A_v, será:

Por outro lado, quando o cursor do potênciometro P_aj estiver conectado em sua parte superior, o amplificador vai se comportar como um amplificador não inversor, pois a tensão de entrada V_i estará conectada diretamente à entrada positiva do Opamp. E, como sabemos, virtualmente a tensão na entrada negativa é a mesma da entrada positiva. Nesse caso, o resistor R estará sob uma diferença de potencial nula. Ou seja, é como se os pontos a e b estivessem conectados entre si . Então, o ganho do circuito será dado pela eq. 43-01. Assim, o ganho será:

Portanto, esse circuito permite variar o ganho do amplificador desde um valor positivo até um valor negativo. Supondo um ganho de tensão da ordem de 8, quando conectamos na entrada uma tensão de 1 V, a saída poderá variar de + 8 V até - 8 V.
