Problema 45-1    Fonte:  Problema 4-29 - página 212 -   THOMAS, Roland E. , ROSA, Albert J. , THOUSSAINT, Gregory J. -    Livro: The Analysis & Design of Linear Circuits - 6ª Edição - Ed. John Willey & Sons, Inc. - 2009.

Suponha que a chave S, mostrado na Figura 45-1.1, encontra-se inicialmente aberta.

a) Encontre V_o em função de V₁ e V₂.

b) Repita o cálculo para a chave S fechada.

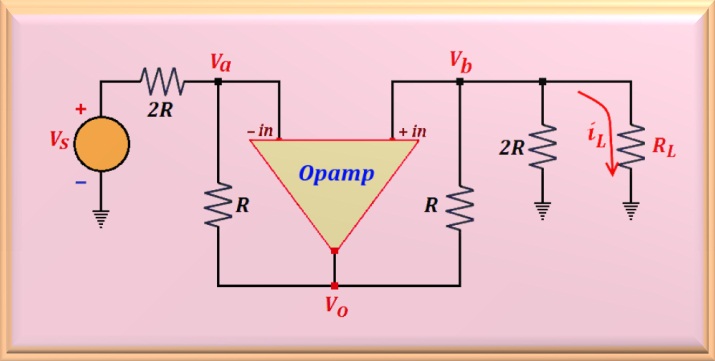

Problema 45-2    Fonte:  Problema 4-34 - página 213 -    THOMAS, Roland E. , ROSA, Albert J. , THOUSSAINT, Gregory J. -   Livro: The Analysis & Design of Linear Circuits - 6ª Edição - Ed. John Willey & Sons, Inc. - 2009.

Use o método de análise nodal para mostrar que no circuito mostrado na Figura 45-2.1 i_o = - V_s / 2 R , independe da carga R_L. Em outras palavras, mostre que o circuito da figura abaixo é uma fonte de corrente controlada por tensão (V_s).

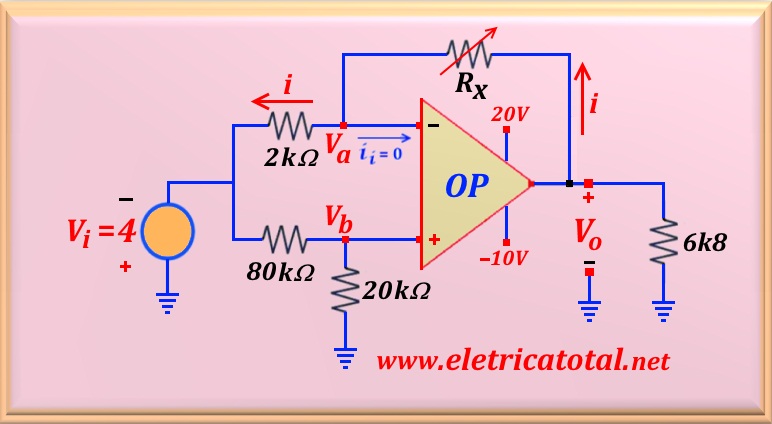

Problema 45-3    Fonte:    Problema 5.39 - página 120 -    NILSSON & RIEDEL -    Livro: Circuitos Elétricos - 8ª edição - Ed. Pearson Education do Brasil - 2010.

O resistor R_x é ajustado para que o amplificador operacional ideal fique exatamente no ponto de saturação no circuito mostrado na Figura 45-3.1. Determine o valor de R_x em quilohms.
