Problema 5-2    Fonte:   Adaptado do Prob 3.52 - pag. 61 - NILSSON & RIEDEL - Livro: Circuitos Elétricos - 8ª edição - Ed. Pearson - 2010.

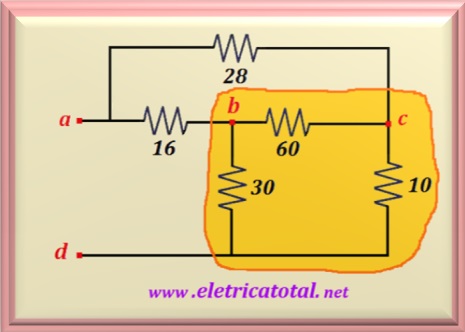

Use transformação Delta-Estrela no circuito mostrado na Figura 05-02.1 e calcule a resistência equivalente entre os pontos a-d.

Solução do Problema 5.2

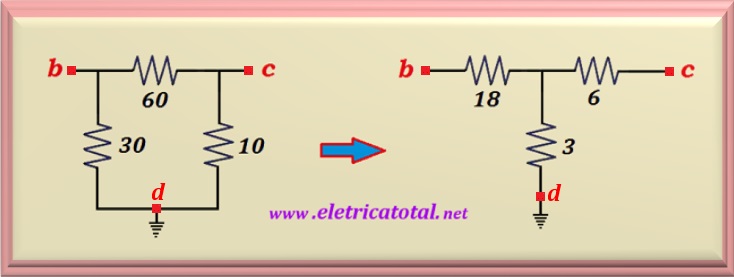

Como pede o problema, vamos usar as transformações Delta-Estrela para resolvê-lo. Inicialmente, vamos calcular o circuito equivalente para o circuito realçado em amarelo conforme a Figura 05-02.1. Note que o circuito realçado em amarelo representa um circuito Delta ou Triângulo. Precisamos transformá-lo em um circuito Estrela. Usando as equações vista em Equivalência entre Circuito Delta-Estrela calculamos o circuito equivalente como pode ser visto na Figura 05-02.2.

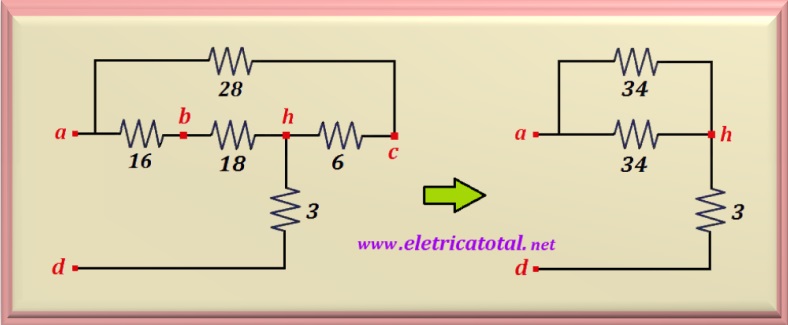

Agora, podemos substituir o circuito Estrela no circuito original. Veja na Figura 05-02.3 a nova configuração. Note, no circuito da direita, que resultou dois resistores de igual valor (34 ohms) em paralelo.

Ora, o paralelo dos dois resistores de 34 ohms resulta 17 ohms que somada com a resistor de 3 ohms obtemos uma resistência equivalente de:
