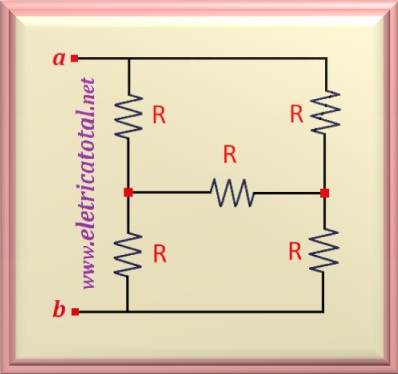

Problema 5-1    Fonte: Problema elaborado pelo autor do site.

Prove que a resistência vista pelos terminais a - b do circuito mostrado na Figura 05-01.1 é igual a R.

Solução do problema:   clique aqui!

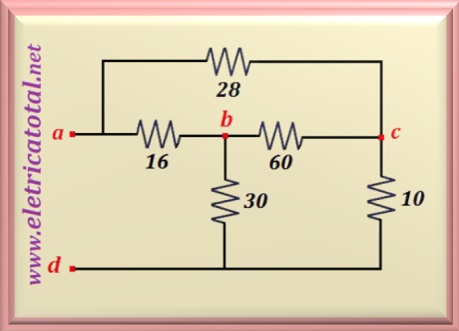

Problema 5-2    Fonte:   Adaptado do Prob 3.52 - pag. 61 - NILSSON & RIEDEL - Livro: Circuitos Elétricos - 8ª edição - Ed. Pearson - 2010.

Use transformação Delta-Estrela e calcule a resistência entre os pontos a - d do circuito mostrado na Figura 05-02.1

Solução do problema:   clique aqui!

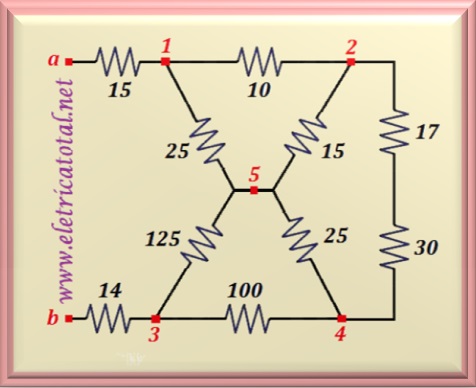

Problema 5-3    Fonte:   Prob 3.54 - pag. 61 - NILSSON & RIEDEL - Livro: Circuitos Elétricos - 8ª edição - Ed. Pearson - 2010.

Use transformação Delta-Estrela para o circuito mostrado na Figura 05-03.1 e calcule a resistência equivalente entre os pontos a - b.

Solução do problema:   clique aqui!

Problema 5-4    Fonte:   Problema 2 - página 26 - Apostila Circuitos Elétricos I - Prof. Douglas Schirmer Scharamm - DPEE - UFSM.

Sabe-se que quando aplicamos ao circuito mostrado na Figura 05-04.1 uma tensão V_ab = 90 V , o circuito consome uma potência igual a 270 W. Encontre o valor de R₂.

Solução do problema:   clique aqui!
